PIC16F1619T-I/SO

产品分类: 微控制器(MCU)
产品描述: 2.3V~5.5V 32MHz 1KB FLASH 14KB 欠压检测/复位,POR,PWM,WDT 内部 18 1.8V 5.5V 32MHz I2C,LINbus,SPI,UART,USART A/D 12x10b,D/A 1x8b 8bit PIC SOP 贴片安装 12.8mm(长度)*7.5mm(宽度)
供应商型号: Q-PIC16F1619T-I/SO
供应商: 期货订购
标准整包数: 1600

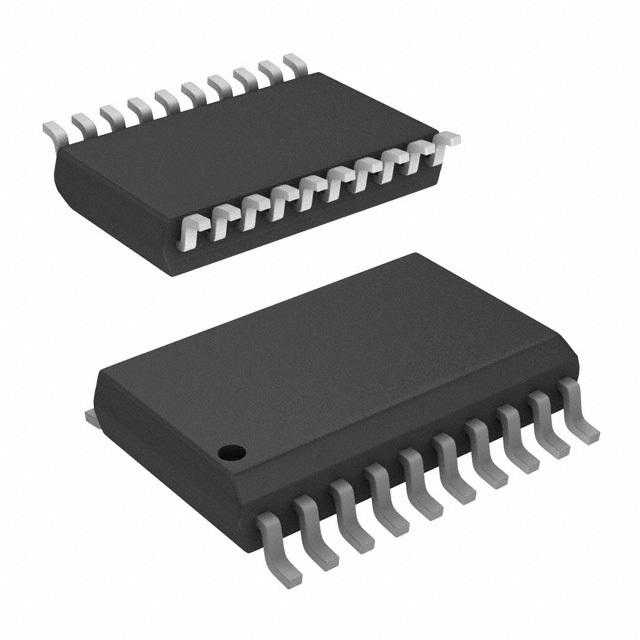

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F1619T-I/SO

PIC16F1619T-I/SO概述

    # PIC16(L)F1615/9 微控制器技术手册

    产品简介


    基本介绍
    PIC16(L)F1615/9 是一款高性能、低功耗的 8 位微控制器,适用于嵌入式控制的小型电机及通用应用程序。其封装形式包括 14 引脚和 20 引脚两种选择,广泛应用于家电、白色家电和其他终端设备的安全关键系统。
    主要功能
    1. 高性能核心:采用简化指令集计算机(RISC)架构,指令执行时间为 125 纳秒,最高运行速度可达 32 MHz。
    2. 存储器配置:提供 8 KB 至 14 KB 的闪存程序存储器、高达 1024 字节的数据 SRAM 和非易失性高耐久闪存(HEF),支持多种地址模式。
    3. 模拟特性:包含 10 位模数转换器(ADC)、双比较器、数字到模拟转换器(DAC)、固定电压参考源以及零交叉检测(ZCD)功能。
    应用领域
    该芯片广泛应用于小型电机驱动、家用电器、工业自动化控制系统等领域,适合需要低功耗和高可靠性的场景。

    技术参数


    核心特性
    - 指令数量:仅 49 条
    - 工作频率范围:DC 至 32 MHz
    - 电源电压范围:1.8V~5.5V
    - 工作温度范围:工业级(-40℃ 至 85℃),扩展级(-40℃ 至 125℃)
    存储器
    - 程序存储器:8 KB 至 14 KB
    - 数据 SRAM:256 字节至 1024 字节
    - 高耐久闪存(HEF):128 字节,可擦写次数达 100,000 次
    外设接口
    - 定时器模块:多达 4 个 16 位定时器,带有硬件限值定时器功能
    - PWM 模块:2 个 10 位脉宽调制器
    - 串行通信接口:支持增强型 UART、SPI、I²C、RS-232、RS-485 及 LIN 协议
    低功耗特性
    - 睡眠模式电流:典型值为 50 nA(@1.8V)
    - 工作模式电流:典型值为 8 μA(@32 kHz, 1.8V)

    产品特点和优势


    独特功能
    1. 极简设计:采用 49 条指令的核心架构,极大降低了软件复杂度。
    2. 高灵活性:通过 Peripheral Pin Select (PPS) 功能实现任意引脚的多功能复用。
    3. 安全特性:配备窗口看门狗定时器(WWDT)和循环冗余校验(CRC)模块,确保系统的可靠性。
    市场竞争力
    相比同类产品,PIC16(L)F1615/9 提供了更丰富的外围设备和更强的性能表现,在成本控制和功能集成方面具有显著优势,特别适合对价格敏感但要求高可靠性的应用场合。

    应用案例和使用建议


    典型应用
    - 小型直流电机控制
    - 家用电器的电源管理单元
    - 智能传感器节点的主控芯片
    使用建议
    - 在高噪声环境下使用时,建议启用低功耗模式以降低功耗并提高稳定性。
    - 对于需要多路 PWM 输出的应用,可以利用 CLC 和 CWG 模块简化电路设计。

    兼容性和支持


    兼容性
    PIC16(L)F1615/9 支持多种主流通信协议,便于与其他设备无缝对接,同时也具备良好的引脚兼容性,方便升级替代。
    厂商支持
    Microchip 提供全面的技术文档和支持服务,包括在线培训资源、开发工具链(如 MPLAB X IDE)以及专业的技术支持团队。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 系统启动失败 | 检查电源电压是否符合要求 |
    | 定时器输出异常 | 调整预分频器设置 |
    | ADC 采集精度不足 | 确保外部信号符合输入范围 |

    总结和推荐


    综合评估
    PIC16(L)F1615/9 是一款高效、灵活且经济实用的微控制器,其卓越的低功耗特性和丰富的外设使其成为嵌入式系统开发的理想选择。尤其适合对成本敏感但需要高性能和可靠性的应用。
    推荐使用
    强烈推荐给需要低功耗、高性能且预算有限的开发者或企业。无论是小型项目还是大规模生产,PIC16(L)F1615/9 都能够满足需求。

PIC16F1619T-I/SO参数

参数
程序存储器类型 FLASH
RAM大小 1KB
振荡器类型 内部
最大时钟频率 32MHz
最大工作供电电压 5.5V
数据转换器 A/D 12x10b,D/A 1x8b
最小工作供电电压 1.8V
速度 32MHz
程序存储器大小 14KB
数据总线宽度 8bit
电压-电源(Vcc/Vdd) 2.3V~5.5V
外设 欠压检测/复位,POR,PWM,WDT
内核数 -
核心处理器 PIC
EEPROM大小 -
接口类型 I2C,LINbus,SPI,UART,USART
I/O数量 18
长*宽*高 12.8mm(长度)*7.5mm(宽度)
通用封装 SOP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

PIC16F1619T-I/SO厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16F1619T-I/SO数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16F1619T-I/SO PIC16F1619T-I/SO数据手册

PIC16F1619T-I/SO封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1600+ ¥ 17.7072
3200+ ¥ 16.6656
4800+ ¥ 15.624
库存: 4800
起订量: 1600 增量: 1600
交货地:
最小起订量为:1600
合计: ¥ 28331.52
