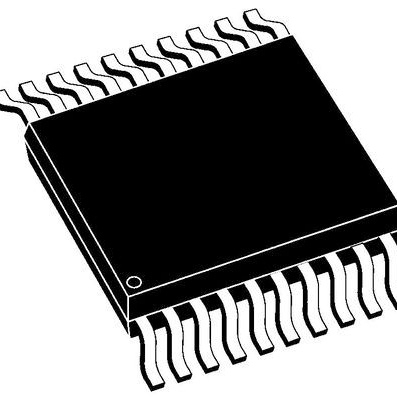

PIC18F14K22-I/SS

产品分类: 微控制器(MCU)
产品描述: Microchip PIC18F系列单片机, PIC内核, 20针, SSOP封装, 0CAN通道
供应商型号: 8877230
供应商: 海外现货
标准整包数: 67
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC18F14K22-I/SS

PIC18F14K22-I/SS概述

    PIC18(L)F1XK22 Microcontroller: Technical Manual Overview

    1. 产品简介


    产品类型: PIC18(L)F1XK22 是由Microchip Technology Inc.生产的高效率RISC微控制器。这款微控制器专为需要高性能和低功耗的应用而设计,广泛应用于嵌入式系统、工业自动化、消费电子和汽车电子等领域。
    主要功能:
    - 高性能RISC CPU:可实现高达16 MIPS的操作速度。
    - 丰富的存储器:拥有高达16 KB的线性程序存储空间和最多512字节的线性数据存储空间。
    - 精准的内部振荡器块,频率范围广,可达16 MHz。
    - 支持多种外围设备,如ADC、定时器模块、增强型捕获/比较/PWM(ECCP)模块等。
    - 低功耗管理,具备多种睡眠模式,确保在低功耗状态下仍能保持稳定运行。

    2. 技术参数


    | 参数名称 | 规格 |

    | 程序存储容量 | 8K~16KB |
    | 数据存储容量 | 256~512字节 |
    | 数据EEPROM容量 | 256字节 |
    | 振荡器频率 | 内部:31kHz至16MHz
    外部:最高64MHz |
    | I/O端口 | 最多17个通用I/O引脚 |
    | ADC通道 | 12个通道,10位分辨率 |
    | 工作电压范围 | 1.8V至5.5V |
    | 尺寸 | 20-pin封装 |

    3. 产品特点和优势


    - 高性能CPU:高达16 MIPS的操作速度,适合处理复杂的计算任务。
    - 大容量存储器:具有足够的程序存储和数据存储空间,适用于大型应用。
    - 精准内部振荡器:提供多个频率选项,确保应用的灵活性和稳定性。
    - 丰富的外设接口:集成多种外设,减少对外部元件的依赖。
    - 低功耗管理:具备多种睡眠模式,功耗最低可达34nA,非常适合电池供电设备。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化:作为PLC核心处理器,实现高效的数据采集和控制。
    - 智能家居:控制家庭电器,通过无线通信模块实现远程控制。
    - 汽车电子:用于引擎控制单元,提高燃油效率和驾驶安全。
    使用建议:
    - 为了提高系统的响应速度,可以充分利用其高速的ADC模块进行实时数据采集。
    - 在设计低功耗系统时,可利用多种睡眠模式来延长电池寿命。

    5. 兼容性和支持


    - 兼容性:支持多种外部振荡器和时钟模式,兼容广泛的应用需求。
    - 支持:厂商提供详尽的技术文档、开发工具和支持服务,帮助开发者快速上手。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 振荡器无法启动 | 检查时钟电路连接,确认晶体或陶瓷谐振器安装正确 |
    | 内存访问错误 | 核查代码逻辑,确保地址正确且未超出范围 |
    | 系统复位频繁 | 调整看门狗定时器设置,防止系统过载导致复位 |

    7. 总结和推荐


    综合评估:
    - PIC18(L)F1XK22是一款性能优越、高度集成的微控制器,适用于各种复杂和对功耗要求高的应用场合。
    - 其大容量存储器、高性能CPU和丰富外设接口使其成为许多项目的理想选择。
    推荐:
    - 强烈推荐给那些正在寻找高性能、低功耗且多功能的微控制器的开发者。

PIC18F14K22-I/SS参数

参数
最大时钟频率 64MHz
接口类型 I2C,LINbus,SPI,UART,USART
最大工作供电电压 5.5V
数据转换器 A/D 12x10b
振荡器类型 内部
程序存储器大小 16KB
速度 64MHz
内核数 -
I/O数量 17
电压-电源(Vcc/Vdd) 2.3V~5.5V
数据总线宽度 8bit
程序存储器类型 FLASH
核心处理器 PIC
EEPROM大小 256 x 8
外设 Brown-out Detect/Reset,POR,PWM,WDT
最小工作供电电压 2.3V
RAM大小 4KB
长*宽*高 7.2mm*5.3mm*1.75mm
通用封装 SSOP-20
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

PIC18F14K22-I/SS厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC18F14K22-I/SS数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC18F14K22-I/SS PIC18F14K22-I/SS数据手册

PIC18F14K22-I/SS封装设计

查看详情并下载
Symbol
Footprint
3D Model
