首页  >  产品百科  >  PIC10LF320T-I/MC

PIC10LF320T-I/MC

产品分类: 微控制器(MCU)
产品描述: 1.8V~3.6V 16MHz 4Kbit FLASH 3.5Kbit Brown-out Detect/Reset,POR,PWM,WDT 内部 3 1.8V 3.6V 16MHz A/D 3x8b 8bit PIC DFN-8 贴片安装,黏合安装 3mm*2mm*900μm
供应商型号: Q-PIC10LF320T-I/MC
供应商: 期货订购
标准整包数: 3300

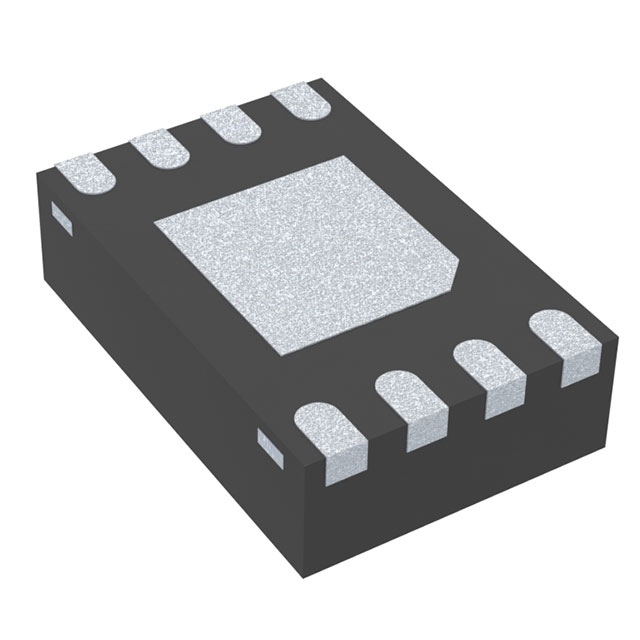

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC10LF320T-I/MC

PIC10LF320T-I/MC概述

    PIC10(L)F320/322 技术手册解析

    1. 产品简介


    产品类型: PIC10(L)F320/322是一款由Microchip Technology Inc.设计的高性价比8位微控制器。
    主要功能: 具备高性能精简指令集(RISC)中央处理器(CPU),可实现多种功能,包括中断能力、存储管理、电源管理和串行编程。
    应用领域: 适用于多种低功耗应用,例如家用电器、遥控设备、传感器接口等领域。

    2. 技术参数


    | 参数 | 值 |

    | 指令数量 | 仅35条单周期指令 |
    | 运行速度 | DC到16MHz时钟输入 |
    | 时序周期 | 最小为250ns |
    | 存储器 | Flash程序存储器最高可达512字 |
    | 数据存储器 | 64字节 |
    | 耐久性闪存数据存储 | 128字节,耐擦写100K次 |
    | 针脚数 | 6/8针 |
    | 内置振荡器频率 | 16MHz至31kHz |
    | 工作电压范围 | 1.8V到3.6V(PIC10LF320/322) |
    2.3V到5.5V(PIC10F320/322) |

    3. 产品特点和优势


    - 超低功耗: 在睡眠模式下电流仅为20nA(典型值)。
    - 丰富的外设: 包括多个定时器、PWM模块、ADC转换器、CLC和NCO等。
    - 强大的集成功能: 包含看门狗定时器、固定电压参考和温度指示器等。
    - 灵活性强: 支持多种电源选择(内部或外部)。

    4. 应用案例和使用建议


    - LED驱动: 利用PWM模块来驱动LED,以实现精确的亮度控制。
    - 传感器接口: 通过ADC模块读取传感器信号,并进行实时处理。
    - 节能应用: 使用睡眠模式减少功耗,适用于电池供电设备。
    使用建议:
    - 确保正确配置PWM模块的占空比,以获得所需的输出频率。
    - 利用CLC模块灵活的逻辑功能,简化复杂电路的设计。

    5. 兼容性和支持


    - 兼容性: 与现有的PIC10FXXX系列兼容,可直接替换而无需更改硬件设计。
    - 支持: Microchip提供详尽的技术文档和开发工具,如In-Circuit Serial Programming(ICSP)工具,方便用户进行开发和调试。

    6. 常见问题与解决方案


    - 问题1: 电流消耗过大
    - 解决方案: 检查电源电压是否稳定,确保使用正确的编程配置。

    - 问题2: 看门狗定时器失效
    - 解决方案: 确认是否启用了看门狗定时器,检查相关寄存器配置。

    7. 总结和推荐


    综合评估: PIC10(L)F320/322凭借其强大的处理能力和丰富外设,非常适合各种低功耗应用。其易于使用的特点使其成为一款性价比极高的微控制器。
    推荐: 强烈推荐此产品用于需要高可靠性、低功耗及多功能性的项目中。

PIC10LF320T-I/MC参数

参数
内核数 -
程序存储器类型 FLASH
速度 16MHz
外设 Brown-out Detect/Reset,POR,PWM,WDT
最大时钟频率 16MHz
数据转换器 A/D 3x8b
RAM大小 4Kbit
数据总线宽度 8bit
电压-电源(Vcc/Vdd) 1.8V~3.6V
程序存储器大小 3.5Kbit
EEPROM大小 -
接口类型 -
核心处理器 PIC
振荡器类型 内部
最大工作供电电压 3.6V
最小工作供电电压 1.8V
I/O数量 3
长*宽*高 3mm*2mm*900μm
通用封装 DFN-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

PIC10LF320T-I/MC厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC10LF320T-I/MC数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC10LF320T-I/MC PIC10LF320T-I/MC数据手册

PIC10LF320T-I/MC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3300+ ¥ 7.854
6600+ ¥ 7.392
9900+ ¥ 6.93
库存: 9900
起订量: 3300 增量: 3300
交货地:
最小起订量为:3300
合计: ¥ 25918.2
