PIC16F1827-E/SS

产品分类: 微控制器(MCU)
产品描述: Microchip PIC16F系列单片机, PIC内核, 20针, SSOP封装, 0CAN通道
供应商型号: 8248708P
供应商: 海外现货
标准整包数: 5

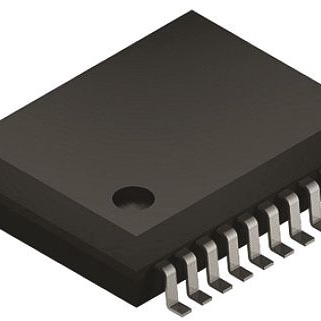

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F1827-E/SS

PIC16F1827-E/SS概述


    产品简介


    产品类型: PIC16F1826/1827系列8位闪存微控制器。
    主要功能: 这些微控制器提供高性能的精简指令集计算(RISC)中央处理器,带有多种外围模块和多种振荡模式,使其适用于各种低功耗和高精度的应用场景。
    应用领域: 适用于电池供电设备、传感器系统、工业自动化控制、消费电子产品等多种领域。

    技术参数


    - 时钟输入: DC - 32 MHz。
    - 指令周期: DC - 125 ns。
    - 内存:
    - 程序存储器:2048或4096字(取决于型号)
    - 数据EEPROM:256字节
    - SRAM:256或384字节(取决于型号)
    - I/O端口: 最多15个I/O引脚及1个输入端口。
    - ADC: 10位分辨率,最多12通道。
    - 比较器: 2个,具有轨到轨输入能力。
    - 定时器: 多种定时器配置,最高为16位定时器。
    - 工作电压范围:
    - PIC16LF182X:1.8V至3.6V
    - PIC16F182X:1.8V至5.5V
    - 电流消耗:
    - 备用电流(典型值):100 nA@1.8V
    - 操作电流(典型值):150 μA@1 MHz, 1.8V

    产品特点和优势


    - 超低功耗: 具备出色的备用电流和操作电流性能,特别适合于电池供电的应用。
    - 丰富外设: 集成多种外设模块,如I/O端口、ADC、比较器、定时器和串行通信接口,满足不同应用需求。
    - 可编程保护: 支持硬件级代码保护,确保知识产权安全。
    - 灵活编程: 支持在线编程(ICSP)和在线调试(ICD),便于开发和调试。

    应用案例和使用建议


    - 智能家居: 适用于智能插座或温湿度传感器等,得益于其丰富的外设和低功耗特性。
    - 医疗设备: 用于便携式心率监测仪等设备,需要高度精确且低功耗的组件。
    - 工业自动化: 可用于各种传感器数据采集和控制系统,集成多种通信接口简化系统设计。
    使用建议:
    - 在选择电源时,根据具体应用场景选择合适的工作电压范围。
    - 考虑到产品的低功耗特性,应尽量优化软件以降低运行电流。

    兼容性和支持


    这些微控制器与其他标准的电子元器件和设备兼容,可以通过标准的通信接口进行连接。制造商提供了详尽的技术文档和支持服务,包括在线编程(ICSP)工具和在线调试工具(ICD)。

    常见问题与解决方案


    - 问题: 系统启动时无法正常工作。
    - 解决方案: 检查电源电压是否在规定范围内,确保程序正确加载并检查硬件接线是否正确。

    - 问题: 设备功耗过高。
    - 解决方案: 优化软件以减少操作电流,确保使用正确的电源管理和休眠模式。

    总结和推荐


    该系列微控制器凭借其超低功耗、丰富外设和强大的兼容性,非常适合用于需要低功耗和高性能的应用场合。特别是其超低功耗特性,使其成为便携式设备的理想选择。因此,强烈推荐该系列产品用于各种需要低功耗控制和处理的应用。

PIC16F1827-E/SS参数

参数
电压-电源(Vcc/Vdd) 1.8V~5.5V
最大时钟频率 32MHz
接口类型 I2C,SPI,UART,USART
内核数 -
I/O数量 16
数据总线宽度 8bit
外设 欠压检测/复位,POR,PWM,WDT
最小工作供电电压 2.5V
最大工作供电电压 5.5V
数据转换器 A/D 12x10b
EEPROM大小 256 x 8
速度 32MHz
RAM大小 3KB
核心处理器 PIC
程序存储器类型 FLASH
程序存储器大小 7KB
振荡器类型 内部
长*宽*高 7.2mm*5.3mm*1.75mm
通用封装 SOP
安装方式 贴片安装
零件状态 在售
包装方式 管装

PIC16F1827-E/SS厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16F1827-E/SS数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16F1827-E/SS PIC16F1827-E/SS数据手册

PIC16F1827-E/SS封装设计

查看详情并下载
Symbol
Footprint
3D Model
