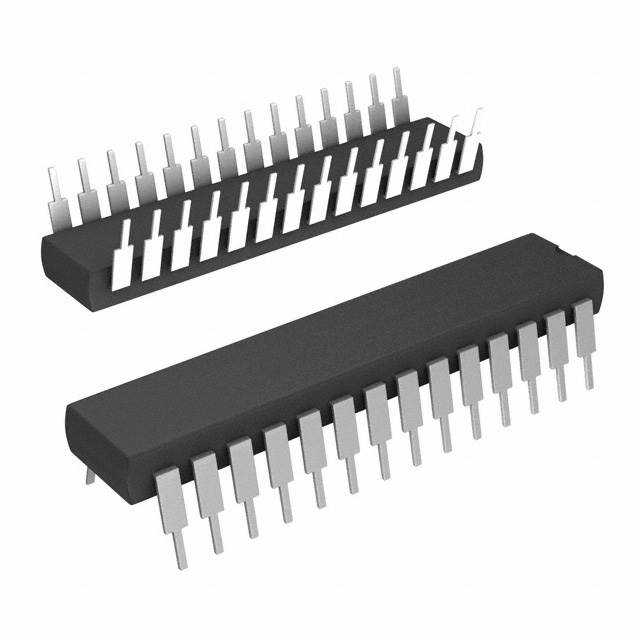

PIC18F2423-E/SP

产品分类: 微控制器(MCU)
产品描述: 4.2V~5.5V 40MHz 6KB FLASH 16KB 欠压检测/复位,HLVD,POR,PWM,WDT 内部 25 2V 5.5V 40MHz I2C,SPI,UART,USART 256 x 8 A/D 10x12b 8bit PIC PDIP-28 通孔安装 34.67mm*7.24mm*3.3mm
供应商型号: PIC18F2423-E/SP
供应商: 国内现货
标准整包数: 1000
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC18F2423-E/SP

PIC18F2423-E/SP概述


    产品简介


    PIC18F2423/2523/4423/4523系列微控制器
    产品类型:这些是28/40/44针增强型闪存微控制器,具备12位模数转换器(A/D)和nanoWatt技术。
    主要功能:
    - 高性能的计算能力。
    - 增强的闪存程序存储器,具备高耐久性。
    - 先进的电源管理功能,能够在不同模式下显著降低功耗。
    - 丰富的外设模块,包括模拟比较器、高速电流驱动、捕获/比较/PWM模块、MSSP模块、增强型USART模块等。
    - 内置硬件乘法器、自编程能力以及高/低电压检测等特殊功能。
    应用领域:
    这些微控制器广泛应用于需要高性能和低功耗的系统,如汽车电子、工业控制、智能家居、医疗设备、消费电子产品等领域。

    技术参数


    核心特性:
    - 处理器:支持四种运行模式(运行模式、空闲模式、睡眠模式),提供超低输入泄漏(50 nA)和运行模式下的典型电流消耗(11 μA)。
    - 振荡器结构:具有四个晶体模式,最高可达40 MHz;4倍相位锁定环(PLL);两种外部RC模式,最高可达4 MHz;两种外部时钟模式,最高可达40 MHz。
    - 备用振荡器:采用Timer1实现32 kHz的备用振荡器,支持安全关机。
    外围设备:
    - 模拟到数字转换器:12位分辨率,最多支持13个通道,支持自动获取功能,可在睡眠模式下进行转换。
    - 双模拟比较器:带输入多路复用器。
    - 高电流沉/源:25 mA/25 mA。
    - 程序可编程中断:三个外部中断,四个输入变化中断。
    - 捕获/比较/脉冲宽度调制(CCP/ECCP)模块:最多两个,一个具有自动关闭功能(28针设备)。
    内存:
    - 程序存储器:16K/32K字节Flash,100,000次擦写循环,典型保持时间为100年。
    - 数据存储器:768/1536字节SRAM,256字节EEPROM,1,000,000次擦写循环,典型保持时间为100年。
    - 优先级中断。
    接口和通信:
    - MSSP模块:支持SPI主模式和I2C主/从模式。
    - 增强型USART模块:支持RS-485、RS-232和LIN/J2602,无外部晶振要求。

    产品特点和优势


    独特功能:
    - nanoWatt技术大幅降低了功耗,支持多种运行模式以适应不同应用场景。
    - 多种振荡器配置灵活,满足不同需求。
    - 高速中断处理能力,提供多个中断通道。
    市场竞争力:
    - 高耐久的Flash存储器和长时间的数据保留能力,适合长期运行的应用场景。
    - 丰富的外设模块使其在各种复杂应用中表现出色。
    - 低成本高性能的设计,适用于广泛的消费级和工业级产品。

    应用案例和使用建议


    应用案例:
    - 汽车电子:用于引擎控制系统、安全气囊控制系统等。
    - 工业控制:用于自动化生产线中的传感器数据采集和控制。
    - 智能家居:用于智能门锁、温湿度监测系统等。
    - 医疗设备:用于便携式健康监测设备中的数据采集和处理。
    使用建议:
    - 在选择电源模式时,根据实际应用的需求选择适当的模式,以达到最佳功耗和性能平衡。
    - 在设计电路时,合理利用多个中断通道,提高系统的响应速度和灵活性。
    - 注意模拟信号和数字信号的隔离,以减少干扰,确保稳定的性能。

    兼容性和支持


    兼容性:
    - 这些微控制器支持多种接口标准,如SPI、I2C、USART等,便于与其他设备进行连接和通信。
    - 兼容标准的开发工具,如MPLAB IDE,便于软件开发和调试。
    支持和维护:
    - Microchip提供了全面的技术支持和文档资源,包括数据手册、应用笔记和在线论坛。
    - 提供客户变更通知服务,及时更新产品信息和技术文档。
    - 通过Microchip的全球销售网络提供售前咨询和售后服务。

    常见问题与解决方案


    常见问题及解决方案:
    - 问题1:无法启动微控制器
    - 解决方案:检查电源电压是否符合要求,确认MCLR引脚连接正确。
    - 问题2:程序无法下载
    - 解决方案:检查ICSP接口连接是否正确,确认编程工具设置正确。
    - 问题3:模拟信号采样精度不足
    - 解决方案:检查外部电路是否稳定,确保模拟信号路径无噪声干扰。

    总结和推荐


    综合评估:
    - PIC18F2423/2523/4423/4523系列微控制器以其卓越的性能、低功耗和丰富的外设模块,在多种应用场景中表现优异。
    - 高耐久的Flash存储器和长时间的数据保留能力,使得这些微控制器非常适合长期运行的应用。
    - 强大的开发支持和文档资源,使得开发过程更加便捷高效。
    推荐使用:
    - 推荐在需要高性能和低功耗的应用场景中使用这些微控制器。无论是消费级还是工业级产品,它们都能提供出色的性能和可靠性。

PIC18F2423-E/SP参数

参数
最大工作供电电压 5.5V
电压-电源(Vcc/Vdd) 4.2V~5.5V
核心处理器 PIC
数据转换器 A/D 10x12b
EEPROM大小 256 x 8
接口类型 I2C,SPI,UART,USART
速度 40MHz
内核数 -
程序存储器大小 16KB
最大时钟频率 40MHz
外设 欠压检测/复位,HLVD,POR,PWM,WDT
程序存储器类型 FLASH
数据总线宽度 8bit
振荡器类型 内部
RAM大小 6KB
最小工作供电电压 2V
I/O数量 25
长*宽*高 34.67mm*7.24mm*3.3mm
通用封装 PDIP-28
安装方式 通孔安装
零件状态 在售
