PIC16F1787-I/ML

产品分类: 微控制器(MCU)
产品描述: 2.3V~5.5V 32MHz 1KB FLASH 14KB Brown-out Detect/Reset,POR,PSMC,PWM,WDT 内部 35 2.3V 5.5V 32MHz I2C,LINbus,SPI,UART,USART 256 x 8 A/D 14x12b,D/A 1x8b 8bit PIC QFN 贴片安装
供应商型号: PIC16F1787-I/ML-ND
供应商: Digi-Key
标准整包数: 1

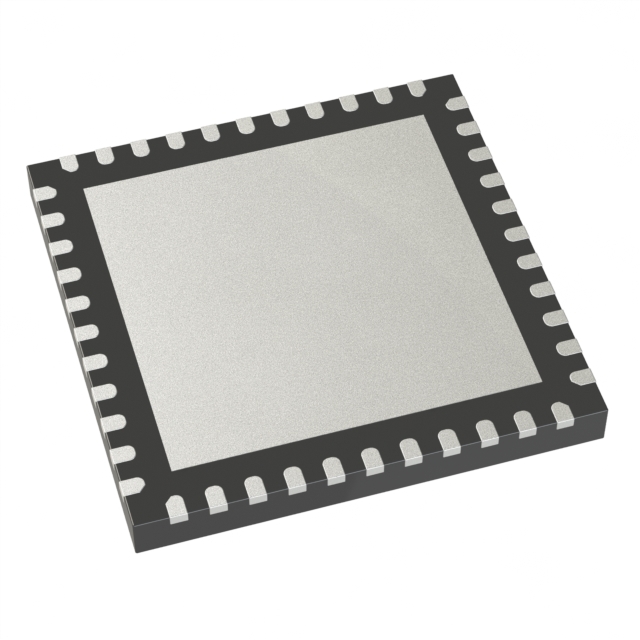

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F1787-I/ML

PIC16F1787-I/ML概述

    PIC16(L)F1784/6/7 高性能RISC微控制器

    产品简介


    PIC16(L)F1784/6/7 是一款由Microchip公司开发的高性能8位微控制器。这款产品采用了增强型中档CPU架构,具备丰富的数字和模拟外设,适用于多种工业和消费类应用。其主要功能包括高精度ADC、DAC和比较器模块,能够提供多种输入输出接口,并具有极低功耗管理能力。适用于自动化控制、传感器信号处理、LED驱动等领域。

    技术参数


    - 处理器
    - RISC架构,仅49条指令
    - 最大运行频率:32 MHz
    - 指令周期时间:125ns(32MHz时)
    - 内存
    - 程序存储器:8K Word(可编程保护)
    - 数据EEPROM:256字节
    - 数据RAM:512/1024字节
    - Flash程序存储器:8K/16K Word
    - 模拟外设
    - 12位ADC:15个单端通道,5个差分通道
    - 8位DAC
    - 四个高速比较器:响应时间为50ns
    - 三个运算放大器
    - 电源管理
    - 工作电压范围:1.8V~3.6V
    - 睡眠模式电流:50nA@1.8V
    - 其他
    - 36个GPIO端口
    - 内置自编程和代码保护功能
    - 多种通信接口(SPI、I2C、UART)

    产品特点和优势


    - 高性能CPU:采用RISC架构,拥有高效的指令集,减少了程序执行时间和资源占用。
    - 丰富外设:集成多个高精度模拟模块和多种数字接口,使得该芯片能广泛应用于各种复杂应用场合。
    - 超低功耗:先进的低功耗管理功能,支持多种低功耗模式,极大延长电池寿命。
    - 灵活配置:支持多种时钟源,方便进行系统设计和调试。

    应用案例和使用建议


    - 应用场景:这款微控制器常用于温度监测系统、工业自动化控制系统、智能照明系统等。
    - 使用建议:
    - 在选择时钟源时,根据具体应用需求和功耗限制来合理选择,如需高速度则选择外部晶振。
    - 利用强大的ADC和DAC功能,结合外部传感器实现精确的信号采集和转换。

    兼容性和支持


    - 兼容性:PIC16(L)F1784/6/7 可以无缝连接到多种外围设备,如传感器、电机驱动器等。
    - 技术支持:Microchip提供了详尽的技术文档和支持服务,包括在线论坛、培训课程等,以帮助用户快速掌握和应用此产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 系统复位频繁 | 检查电源电压是否稳定,尝试重新配置系统启动时间 |
    | ADC读数不稳定 | 确保模拟信号源和接地良好,检查外部参考电压设置 |
    | 系统运行异常 | 查看中断标志位是否被正确处理 |

    总结和推荐


    PIC16(L)F1784/6/7 是一款高度集成且性能优秀的微控制器,非常适合于需要高效能、低功耗的应用场景。其丰富的功能模块和灵活的配置选项为开发人员提供了极大的便利。对于追求性价比和技术性能的产品开发项目,强烈推荐使用此款微控制器。

PIC16F1787-I/ML参数

参数
电压-电源(Vcc/Vdd) 2.3V~5.5V
接口类型 I2C,LINbus,SPI,UART,USART
程序存储器大小 14KB
最大工作供电电压 5.5V
RAM大小 1KB
数据总线宽度 8bit
速度 32MHz
振荡器类型 内部
最大时钟频率 32MHz
内核数 -
程序存储器类型 FLASH
数据转换器 A/D 14x12b,D/A 1x8b
核心处理器 PIC
EEPROM大小 256 x 8
最小工作供电电压 2.3V
I/O数量 35
外设 Brown-out Detect/Reset,POR,PSMC,PWM,WDT
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,管装

PIC16F1787-I/ML厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16F1787-I/ML数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16F1787-I/ML PIC16F1787-I/ML数据手册

PIC16F1787-I/ML封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 26.8584
25+ ¥ 24.7239
100+ ¥ 22.4116
库存: 70
起订量: 51 增量: 0
交货地:
最小起订量为:25
合计: ¥ 618.09
