PIC24EP256GU810-I/PF

产品分类: 微控制器(MCU)
产品描述: Microchip PIC24EP系列单片机, PIC内核, 100针, TQFP封装, 2CAN通道
供应商型号: 8233918
供应商: 海外现货
标准整包数: 1

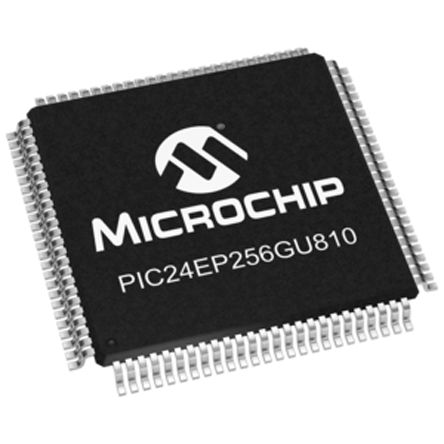

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC24EP256GU810-I/PF

PIC24EP256GU810-I/PF概述


    产品简介


    产品名称:dsPIC33EPXXX(GP/MC/MU)806/810/814 和 PIC24EPXXX(GP/GU)810/814
    这些产品是来自Microchip公司的16位微控制器和数字信号控制器系列。主要功能包括高性能处理能力、高速PWM(脉冲宽度调制)控制、多种通信接口和高级模拟功能。它们适用于各种工业应用,如电机控制、电源转换、照明系统和电池管理系统等。

    技术参数


    - 工作条件:
    - 电压范围:3.0V到3.6V
    - 温度范围:-40°C至+125°C(针对特定型号)
    - 运行频率:最高可达60 MIPS(对于某些型号可达70 MIPS)
    - 核心功能:
    - CPU架构:16位dsPIC33E/PIC24E
    - 双宽累加器(40位)
    - 单周期指令执行(MAC/MPY)和双数据提取
    - 混合符号乘法加法器和硬件除法器
    - 时钟管理:
    - 内部振荡器精度为±2%
    - 程序可配置PLL和时钟源
    - 故障安全时钟监控(FSCM)
    - 电源管理:
    - 低功耗模式:睡眠、空闲、降速
    - 集成的上电复位和欠压复位
    - 动态电流消耗:1.0 mA/MHz(典型值)
    - 睡眠模式下的电流消耗:60 µA(典型值)
    - 高速PWM:
    - 最多七对独立定时PWM
    - 上升和下降沿死区时间可编程
    - PWM分辨率:8.32纳秒
    - 高级模拟功能:
    - 两个独立ADC模块
    - 两个独立的模拟比较器
    - 定时器/输出比较/输入捕获:
    - 27个通用定时器
    - 16个OC模块
    - 两个32位QEI模块
    - 通信接口:
    - USB 2.0全速OTG接口
    - 四个UART模块(最高15 Mbps)
    - 四个SPI模块(最高15 Mbps)
    - 两个CAN 2.0B模块
    - 两个I2C模块(最高1 Mbps)
    - 直接存储器访问(DMA):
    - 15通道DMA
    - 输入/输出:
    - 所有引脚可以提供/吸收高达10mA电流
    - 所有I/O引脚支持5V容限
    - 引脚可以选择开漏、上拉和下拉配置

    产品特点和优势


    这些微控制器提供了高度集成的功能集,包括高性能处理能力和丰富的外设接口。它们特别适合于需要精确控制和高效能处理的应用场合。其独特的高速PWM、多个ADC和模拟比较器模块,使得这些控制器能够胜任电机控制、电源管理和各种工业自动化任务。

    应用案例和使用建议


    应用案例
    1. 电机控制:这些控制器支持多种电机控制应用,如BLDC(无刷直流电机)、PMSM(永磁同步电机)、ACIM(交流感应电机)和SRM(开关磁阻电机)。通过配置适当的PWM参数和使用高速ADC,可以实现精确的速度和位置控制。

    2. 电源转换:例如DC/DC、AC/DC转换器,PFC(功率因数校正)电路。通过使用高速PWM和高分辨率ADC,可以实现高效的电源转换和电压调节。
    使用建议
    - 在选择电机控制应用时,确保PWM参数正确设置以满足所需的转速和位置要求。
    - 在进行电源转换设计时,考虑利用高级模拟功能如ADC和比较器来优化电源效率和稳定性。

    兼容性和支持


    这些微控制器具有广泛的引脚兼容性和灵活的配置选项。它们与大多数标准外设和接口兼容,因此易于集成到现有系统中。厂商还提供了详尽的技术文档和支持服务,以帮助开发人员更好地理解和利用这些设备。

    常见问题与解决方案


    - 问题:设备启动速度慢
    - 解决方案:检查时钟源配置,确保内部振荡器和PLL设置正确。

    - 问题:PWM输出不稳定
    - 解决方案:调整PWM时序参数,确保死区时间和分辨率设置正确。

    总结和推荐


    综上所述,dsPIC33EPXXX(GP/MC/MU)806/810/814 和 PIC24EPXXX(GP/GU)810/814 是非常强大的微控制器和数字信号控制器,具备出色的处理能力和丰富的外设。特别适用于电机控制、电源转换和其他需要高精度控制的工业应用。强烈推荐给寻求高性能、多功能控制解决方案的设计者和工程师。

PIC24EP256GU810-I/PF参数

参数
振荡器类型 内部
RAM大小 1.1875MB
数据转换器 A/D 32x10b/12b
电压-电源(Vcc/Vdd) 3V~3.6V
数据总线宽度 16bit
程序存储器大小 256KB
最小工作供电电压 3V
最大时钟频率 60MHz
速度 -
I/O数量 83
外设 Brown-out Detect/Reset,DMA,POR,PWM,WDT
核心处理器 PIC
接口类型 CANbus,I2C,IrDA,LINbus,SPI,UART,USART,USB OTG
内核数 -
程序存储器类型 FLASH
EEPROM大小 -
最大工作供电电压 3.6V
长*宽*高 14mm*14mm*1.05mm
通用封装 QFP
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,托盘

PIC24EP256GU810-I/PF厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC24EP256GU810-I/PF数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC24EP256GU810-I/PF PIC24EP256GU810-I/PF数据手册

PIC24EP256GU810-I/PF封装设计

查看详情并下载
Symbol
Footprint
3D Model
