PIC18F25K83-I/MX

产品分类: 微控制器(MCU)
产品描述: 2.3V~5.5V 64MHz 2KB FLASH 32KB Brown-out Detect/Reset,DMA,POR,PWM,WDT 内部 25 2.3V 3.6V 64MHz CANbus,I2C,LINbus,SPI,UART,USART 1 x 8 A/D 24x12b,D/A 1x5b 8bit PIC QFN 贴片安装
供应商型号: PIC18F25K83-I/MX-ND
供应商: Digi-Key
标准整包数: 1

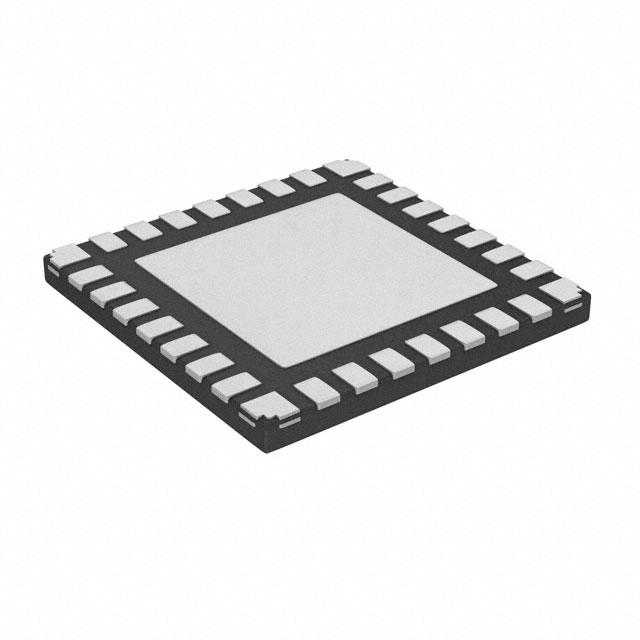

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC18F25K83-I/MX

PIC18F25K83-I/MX概述

    PIC18(L)F25/26K83 28-Pin Microcontroller:全面解析

    产品简介


    产品类型和主要功能:
    PIC18(L)F25/26K83 是一款集成了多种通信外设的高性能微控制器家族,主要用于汽车和工业应用。这些微控制器具有高集成度,能够处理各种有线和无线(使用外部模块)通信协议。它们特别适用于需要智能化控制的应用场合,例如电机控制、电源管理、传感器、信号处理和用户界面。
    应用领域:
    这些微控制器广泛应用于各种智能化控制系统中,如工厂自动化、智能家居、车载系统、工业监控等。

    技术参数


    - 时钟频率: 可达64 MHz,最小指令周期为62.5ns。
    - 内存:
    - 程序存储器:最高可达64 KB。
    - 数据SRAM:最高可达4 KB。
    - 数据EEPROM:最高可达1 KB。
    - 通信接口:
    - CAN:符合CAN 2.0B标准,最高消息比特率可达1 Mbps。
    - UART:支持LIN Master和Slave、DMX模式、DALI Gear和Device协议。
    - SPI:配置长度字节数和数据包长度,支持无发送接收选项。
    - I2C:支持SMBus和PMbus协议,支持100kHz、400kHz和1MHz三种操作模式。
    - 工作电压范围:
    - PIC18LF25/26K83:1.8V到3.6V。
    - PIC18F25/26K83:2.3V到5.5V。
    - 温度范围:
    - 工业级:-40°C到85°C。
    - 扩展级:-40°C到125°C。

    产品特点和优势


    独特功能:
    - 高精度内部振荡器。
    - 集成直接内存访问(DMA)控制器,支持硬件和软件触发的数据传输。
    - 可编程代码保护。
    - 窗口式看门狗定时器(WWDT),支持硬件和软件配置。
    - 高速模拟数字转换器(ADC)带计算功能(ADC2),提供自动化的数学运算功能。
    - 集成式逻辑单元(CLC)、互补波形发生器(CWG)和脉宽调制器(PWM)等高级功能,适合复杂的应用场景。
    市场竞争力:
    - 多样的通信外设使得这些微控制器非常适合复杂的通信系统设计。
    - 高度集成化减少了整体系统的复杂性和成本。
    - 强大的功耗管理能力使其适合电池供电的应用。

    应用案例和使用建议


    实际应用场景:
    - 在工厂自动化中用于实时监控和控制。
    - 在智能家电中作为核心控制芯片。
    - 在汽车仪表盘上实现数据采集和显示功能。
    使用建议:
    - 对于低功耗要求的应用场景,可以充分利用Sleep模式以降低电流消耗。
    - 在使用CAN接口时,建议对错误管理进行充分测试以确保系统稳定运行。
    - 通过合理利用CCP和PWM模块,可以提高系统的灵活性和响应速度。

    兼容性和支持


    兼容性:
    - 支持多种通信协议,如CAN、SPI、I2C等。
    - 兼容多种电压和温度范围,便于不同环境下的应用。
    厂商支持:
    - 微芯科技提供了详细的技术文档和开发工具支持,帮助开发者快速上手。
    - 客户可以通过访问官方网站获取最新的封装信息和支持资料。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 看门狗定时器未按预期复位 | 检查复位源,确保看门狗定时器被正确启用。 |
    | 电源管理失效 | 确认电源输入稳定,检查电源管理寄存器配置是否正确。 |
    | 中断未能正常工作 | 检查中断使能寄存器,确保相应的中断向量被启用。 |

    总结和推荐


    综合评估:
    PIC18(L)F25/26K83 以其卓越的通信能力和高度集成的功能,为复杂的嵌入式应用提供了强大的解决方案。其灵活的功耗管理和广泛的通信接口使得它在多个行业中具有极高的应用价值。
    推荐使用:
    对于需要高集成度、多功能和低功耗特性的应用场合,强烈推荐选择PIC18(L)F25/26K83微控制器。其广泛的兼容性和详细的技术支持文档也将大大简化开发过程。

PIC18F25K83-I/MX参数

参数
外设 Brown-out Detect/Reset,DMA,POR,PWM,WDT
程序存储器类型 FLASH
最大时钟频率 64MHz
振荡器类型 内部
最大工作供电电压 3.6V
最小工作供电电压 2.3V
数据转换器 A/D 24x12b,D/A 1x5b
速度 64MHz
数据总线宽度 8bit
接口类型 CANbus,I2C,LINbus,SPI,UART,USART
EEPROM大小 1 x 8
RAM大小 2KB
程序存储器大小 32KB
内核数 -
核心处理器 PIC
I/O数量 25
电压-电源(Vcc/Vdd) 2.3V~5.5V
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,管装

PIC18F25K83-I/MX厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC18F25K83-I/MX数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC18F25K83-I/MX PIC18F25K83-I/MX数据手册

PIC18F25K83-I/MX封装设计

查看详情并下载
Symbol
Footprint
3D Model
