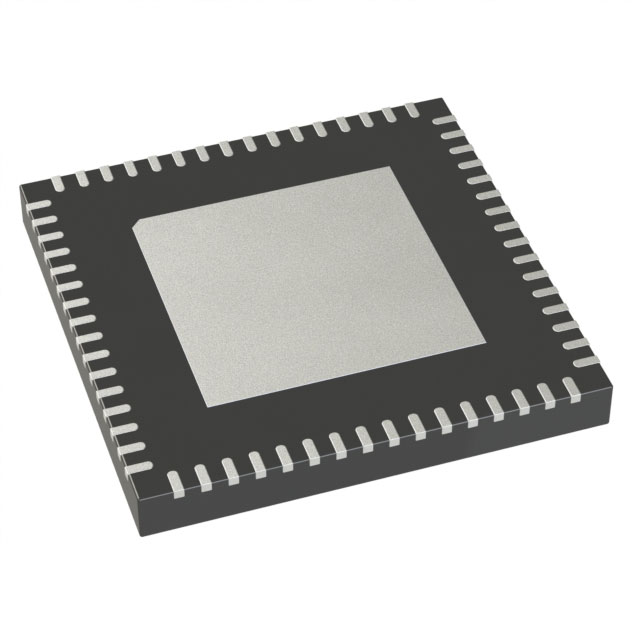

PIC32MX130F128H-I/MR

产品分类: 微控制器(MCU)
产品描述: 2.3V~3.6V 40MHz 16KB FLASH 128KB Brown-out Detect/Reset,DMA,I²S,POR,PWM,WDT 内部 53 1 2.3V 3.6V 50MHz I2C,IrDA,LINbus,PMP,SPI,UART,USART A/D 28x10b 32bit MIPS32® M4K™ QFN-64 贴片安装 9mm*9mm*880μm
供应商型号: PIC32MX130F128H-I/MR
供应商: 国内现货
标准整包数: 100
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC32MX130F128H-I/MR

PIC32MX130F128H-I/MR概述


    产品简介


    PIC32MX1XX/2XX/5XX 64/100-PIN 微控制器家族
    PIC32MX1XX/2XX/5XX 系列是 Microchip 公司推出的一款高性能 32 位微控制器。该系列包含多种型号,旨在满足不同的应用需求。这些微控制器具备丰富的功能和高度可配置性,适用于音频、图形、触摸(HMI)、CAN(控制器区域网络)、USB 和先进的模拟功能等领域。通过高集成度的设计和多功能接口,PIC32MX 系列为开发人员提供了广泛的灵活性和性能选择。

    技术参数


    核心性能
    - 内核:50 MHz / 83 DMIPS MIPS32® M4K®
    - MIPS16e® 模式,可减小代码大小达 40%
    - 高效指令集架构,支持 C 和汇编语言编程
    - 单周期 MAC 和两周期 32x32 乘法运算
    时钟管理
    - 内部振荡器精度为 0.9%
    - 可编程 PLL 和外部时钟源
    - 故障安全时钟监控器 (FSCM)
    - 独立看门狗定时器
    - 快速唤醒和启动
    电源管理
    - 低功耗模式(睡眠和空闲模式)
    - 集成上电复位、欠压复位和高压检测
    - 动态电流典型值为 0.5 mA/MHz
    - 平均待机电流典型值为 44 μA
    音频/图形/触摸界面
    - 外部图形接口,最多 34 个 PMP 引脚
    - 支持 I2S、LJ、RJ、USB 音频通信
    - SPI 和 I2C 音频控制接口
    - 音频主时钟:生成分数频率,可以与 USB 时钟同步
    - 充电时间测量单元(CTMU):支持 mTouch® 电容触摸传感
    高级模拟功能
    - ADC 模块:10 位 1 MSPS 速率,带单次保持 (S&H)
    - 最多 48 路模拟输入
    - 在睡眠模式下也可运行
    - 比较器:三路双输入比较器模块,可编程参考电压点
    - 片上温度测量功能
    定时器/输出比较/输入捕获
    - 五路通用定时器:五路 16 位和最多两路 32 位定时器/计数器
    - 五个输出比较 (OC) 模块
    - 五个输入捕获 (IC) 模块
    - 可重映射引脚 (PPS),允许功能重映射
    - 实时钟和日历 (RTCC) 模块
    通信接口
    - USB 2.0 兼容全速 OTG 控制器
    - 最多五个 UART 模块(最高 12.5 Mbps),支持 LIN 2.1 协议和 IrDA® 支持
    - 四个 4 线 SPI 模块(最高 25 Mbps)
    - 两个 I2C 模块(最高 1 Mbaud),带有 SMBus 支持
    - 并行主端口 (PMP) 带双读写缓冲
    - 符合 CAN 2.0B 的控制器区域网络 (CAN) ,支持 DeviceNet™ 地址
    直接存储器访问 (DMA)
    - 四通道硬件 DMA,自动检测数据大小
    - 32 位可编程循环冗余校验 (CRC)
    - 两个专用 USB 通道
    - 两个专用 CAN 通道
    输入/输出
    - 每个标准 I/O 端口最大 10 mA 或 15 mA 源/灌电流,非标准端口最大 22 mA
    - 5V 容错针
    - 可选开漏、上拉和下拉
    - 所有 I/O 引脚均可作为外部中断使用
    其他
    - Class B 安全库,符合 IEC 60730 标准
    - 调试开发支持:在线和应用内编程
    - 四线 MIPS® 增强型 JTAG 接口
    - 无限程序和六个复杂数据断点
    - IEEE 1149.2 兼容 (JTAG) 边界扫描

    产品特点和优势


    独特功能
    - 高性能内核,结合 MIPS16e® 模式显著减少代码大小。
    - 丰富的通信接口和灵活的定时器配置,支持广泛的连接需求。
    - 高度集成的 ADC 和 DAC 功能,确保高效的信号处理能力。
    - 低功耗管理和多种电源管理模式,提升电池寿命。
    - 集成多种传感器接口和温度测量功能,适合各种工业应用。
    市场竞争力
    - 强大的计算能力和多种通信接口,使得 PIC32MX 系列成为许多工业和消费级应用的理想选择。
    - 出色的集成度和灵活的功能,使其在嵌入式系统设计中具有显著的优势。

    应用案例和使用建议


    应用案例
    - 用于开发音频和图形用户界面(HMI)的设备。
    - 用于工业自动化系统的控制系统。
    - 用于物联网(IoT)设备的数据采集和处理。
    - 用于消费电子产品中的触控屏幕和音频处理。
    使用建议
    - 在高精度模拟信号处理的应用中,利用 ADC 和 DAC 进行数据转换。
    - 利用丰富的通信接口实现多个设备之间的数据传输。
    - 结合低功耗管理功能,在设备闲置时降低功耗。
    - 使用灵活的 I/O 引脚配置和重映射功能来优化板级设计。

    兼容性和支持


    兼容性
    - PIC32MX 系列微控制器与其他 Microchip 产品高度兼容,如 USB 2.0 兼容全速 OTG 控制器和其他接口。
    - 适用于多种封装类型,包括 QFN、TQFP 和 TFBGA。
    支持
    - Microchip 提供了详尽的技术文档和开发工具,包括集成开发环境 (IDE) 和调试器。
    - 公司拥有庞大的技术支持团队,提供全球范围内的技术支持和服务。

    常见问题与解决方案


    常见问题
    1. 问题:如何设置外部时钟源?
    解决方案: 查阅技术手册中的“时钟管理”章节,了解详细的配置步骤。

    2. 问题:如何启用和配置 ADC 模块?
    解决方案: 参考手册中的“高级模拟功能”部分,根据需要配置 ADC 的相关参数。
    3. 问题:如何实现不同模式下的低功耗管理?
    解决方案: 阅读“电源管理”章节,了解如何在不同的工作模式下调整功耗。

    总结和推荐


    综合评估
    - PIC32MX 系列微控制器具备卓越的性能和丰富的功能,能够满足广泛的应用需求。
    - 具有出色的灵活性和强大的兼容性,是开发高性能嵌入式系统的重要选择。
    推荐使用
    - 对于需要高性能处理能力、丰富通信接口和高级模拟功能的应用,强烈推荐使用 PIC32MX 系列微控制器。无论是开发复杂的工业控制系统还是消费电子产品,PIC32MX 系列都能提供可靠的支持和性能保证。

PIC32MX130F128H-I/MR参数

参数
最大时钟频率 50MHz
数据总线宽度 32bit
I/O数量 53
RAM大小 16KB
最小工作供电电压 2.3V
振荡器类型 内部
外设 Brown-out Detect/Reset,DMA,I²S,POR,PWM,WDT
接口类型 I2C,IrDA,LINbus,PMP,SPI,UART,USART
程序存储器大小 128KB
数据转换器 A/D 28x10b
EEPROM大小 -
核心处理器 MIPS32® M4K™
程序存储器类型 FLASH
速度 40MHz
内核数 1
最大工作供电电压 3.6V
电压-电源(Vcc/Vdd) 2.3V~3.6V
长*宽*高 9mm*9mm*880μm
通用封装 QFN-64
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

PIC32MX130F128H-I/MR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC32MX130F128H-I/MR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC32MX130F128H-I/MR PIC32MX130F128H-I/MR数据手册

PIC32MX130F128H-I/MR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 34.5215
200+ ¥ 33.9105
300+ ¥ 33.605
库存: 1000
起订量: 100 增量: 40
交货地:
最小起订量为:100
合计: ¥ 3452.15
