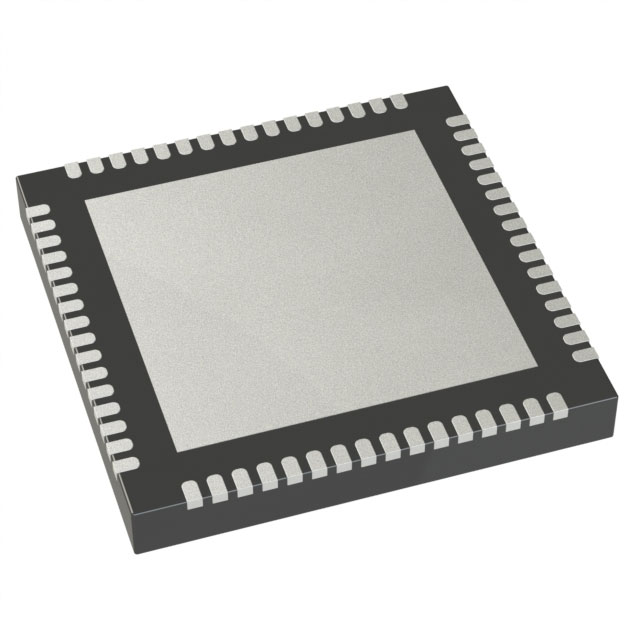

PIC18F65K40-E/MR

产品分类: 微控制器(MCU)
产品描述: 2.3V~5.5V 64MHz 2KB FLASH 32KB Brown-out Detect/Reset,POR,PWM,WDT 内部 60 3.6V 64MHz I2C,LINbus,SPI,UART,USART 1 x 8 A/D 45x10b,D/A 1x5b 8bit PIC QFN 贴片安装
供应商型号: PIC18F65K40-E/MR
供应商: 国内现货
标准整包数: 1000
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC18F65K40-E/MR

PIC18F65K40-E/MR概述

    PIC18(L)F65/66K40 微控制器产品技术手册

    产品简介


    PIC18(L)F65/66K40 系列微控制器是Microchip Technology公司生产的低功耗高性能微控制器。该系列产品配备了模拟和核心独立外设(如电容式触摸传感),结合了极端低功耗(XLP)技术,适用于广泛的通用和低功耗应用。它们采用64引脚封装,具有多种接口功能,广泛应用于工业控制、消费电子产品等领域。

    技术参数


    - 处理器架构: RISC架构,可由C编译器优化
    - 时钟频率: DC至64MHz,最小指令周期62.5ns
    - 中断优先级: 两级编程
    - 内存:
    - 程序闪存: 最大64KB
    - 数据SRAM: 最大3562B
    - 数据EEPROM: 1024B
    - 电源电压范围:
    - PIC18LF65/66K40: 1.8V到3.6V
    - PIC18F65/66K40: 2.3V到5.5V
    - 工作温度范围: 工业级(-40°C到85°C),扩展级(-40°C到125°C)

    产品特点和优势


    - 强大的处理能力: 高达64MHz的运行速度和RISC架构使其能够高效处理复杂任务。
    - 低功耗: 极低的睡眠模式电流消耗(50nA@1.8V),非常适合电池供电设备。
    - 多样化接口: 支持多种通信协议(如USART、SPI、I2C等),提供丰富的数字和模拟外设,提高了设计灵活性。
    - 可靠性: 具备数据保护机制和硬件辅助监控功能,确保系统稳定可靠。

    应用案例和使用建议


    - 智能家居控制: 利用其集成的ADC和多个定时器,可以实现家庭自动化系统的中央控制器。
    - 工业自动化: 通过其多种定时器和PWM模块,可用于电机控制和其他自动化任务。
    - 使用建议:
    - 在选择电源电压时,请根据具体的应用需求选择合适的工作电压范围。
    - 合理利用睡眠模式降低功耗,提高系统效率。
    - 利用编程中断和DMA来简化复杂任务的处理流程。

    兼容性和支持


    - 兼容性: 支持多种外部晶振和PLL模式,可通过ICSP和ICD进行在线调试和编程。
    - 支持: 提供详尽的数据手册和开发文档,具备集成的调试功能。

    常见问题与解决方案


    - 问题: 电源管理设置不当导致系统不稳定。
    - 解决方案: 确保正确配置电源管理寄存器,合理使用Doze、Idle和Sleep模式。
    - 问题: 外部信号输入异常。
    - 解决方案: 检查外围设备的连接和配置,确保输入信号符合要求。

    总结和推荐


    PIC18(L)F65/66K40系列微控制器凭借其卓越的性能和灵活性,在众多应用领域都表现出了出色的竞争力。对于需要高集成度和低功耗的项目,该系列微控制器是一个非常理想的选择。总的来说,强烈推荐这款微控制器用于各类嵌入式控制系统的设计。

PIC18F65K40-E/MR参数

参数
速度 64MHz
EEPROM大小 1 x 8
I/O数量 60
数据总线宽度 8bit
核心处理器 PIC
电压-电源(Vcc/Vdd) 2.3V~5.5V
数据转换器 A/D 45x10b,D/A 1x5b
接口类型 I2C,LINbus,SPI,UART,USART
外设 Brown-out Detect/Reset,POR,PWM,WDT
程序存储器大小 32KB
最大时钟频率 64MHz
RAM大小 2KB
程序存储器类型 FLASH
最小工作供电电压 -
内核数 -
振荡器类型 内部
最大工作供电电压 3.6V
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 管装

PIC18F65K40-E/MR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC18F65K40-E/MR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC18F65K40-E/MR PIC18F65K40-E/MR数据手册

PIC18F65K40-E/MR封装设计

查看详情并下载
Symbol
Footprint
3D Model
