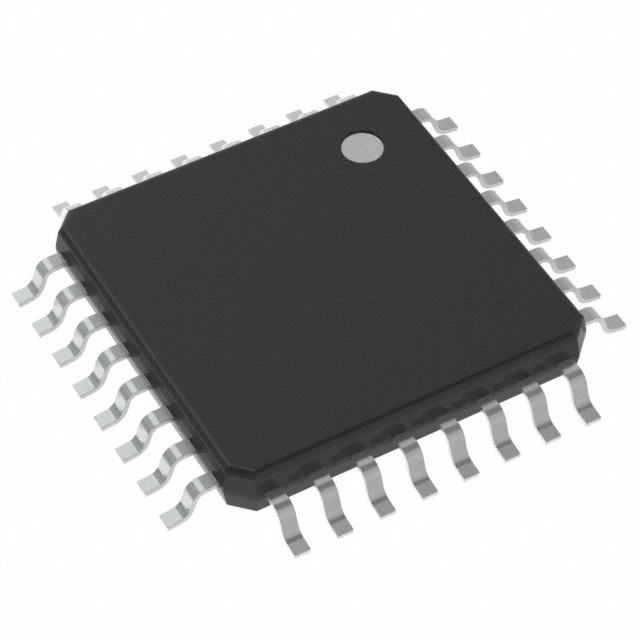

ATMEGA32C1-15AZ

产品分类: 微控制器(MCU)
产品描述: 2.7V~5.5V 16MHz 2KB FLASH 32KB Brown-out Detect/Reset,POR,PWM,Temp Sensor,WDT 内部 27 5.5V 16MHz CANbus,LINbus,SPI,UART,USART 1 x 8 A/D 11x10b;D/A 1x10b 8bit AVR QFP 贴片安装,黏合安装
供应商型号: ATMEGA32C1-15AZ
供应商: 国内现货
标准整包数: 1000
MICROCHIP TECHNOLOGY 微控制器(MCU) ATMEGA32C1-15AZ

ATMEGA32C1-15AZ概述

    ATmega16/32/64/M1/C1 8-bit AVR Microcontroller技术手册

    1. 产品简介


    产品类型:
    Atmel ATmega16/32/64/M1/C1 是一款高性能、低功耗的8位微控制器,基于增强型精简指令集(RISC)架构。
    主要功能:
    - 高性能、低功耗的8位AVR微控制器
    - 高达100万条指令每兆赫(MIPS)
    - 多个高精度定时器/计数器
    - 多通道模拟输入和数字输出
    - 可编程看门狗定时器
    - CAN总线接口,符合ISO 16845标准
    - LIN 2.1和1.3控制器或8位UART
    - 强大的中断和唤醒功能
    - 内置温度传感器
    应用领域:
    广泛应用于汽车电子、工业控制、消费电子等领域。

    2. 技术参数


    - 内存容量:
    - Flash:16K/32K/64K 字节
    - RAM:1024/2048/4096 字节
    - EEPROM:512/1024/2048 字节
    - 外设:
    - 一个16位通用定时器/计数器
    - 一个10位模拟/数字转换器(ADC),具有多达11个单端通道和3个全差分ADC通道对
    - 10位数模转换器(DAC)
    - 四个模拟比较器,可变阈值检测
    - CAN总线接口,LIN/UART接口
    - 一个功率阶段控制器(PSC)
    - 工作环境:
    - 电压范围:2.7V至5.5V
    - 温度范围:-40°C 至 +125°C

    3. 产品特点和优势


    - 高性能: 最高可达1 MIPS每兆赫,单周期执行大多数指令。
    - 低功耗: 具备多种省电模式,例如空闲模式、噪声减少模式和掉电模式。
    - 高可靠性: 经过严格测试,符合ISO-TS-16949标准,AEC-Q100等级1认证。
    - 多功能集成: 集成多种高级外设,如多通道ADC、PWM输出、CAN总线接口等。

    4. 应用案例和使用建议


    - 汽车电子: ATmega16/32/64/M1/C1 的高可靠性使其成为汽车电子系统的理想选择,例如动力系统、车身控制模块等。
    - 工业控制: 由于其强大的定时器和多通道ADC,适用于工业自动化设备,如电机控制、传感器数据采集等。
    - 消费电子: 其低功耗和灵活的电源管理使得该芯片适用于电池供电的消费电子产品,如智能家居设备、便携式医疗设备等。
    使用建议:
    - 在进行电路设计时,确保电源和地线连接正确,特别是在高电流应用中。
    - 使用内部参考电压时,注意确保外部滤波器的正确配置以减少噪声干扰。

    5. 兼容性和支持


    - 兼容性: 支持多种通信接口(SPI、UART、CAN等),易于与其他电子元器件和设备集成。
    - 技术支持: Atmel提供了完整的开发工具套件,包括C编译器、汇编器、调试仿真器、在线仿真器和评估套件,为开发者提供全面的支持。

    6. 常见问题与解决方案


    - 问题: 如何配置看门狗定时器?
    - 解决方法: 查阅手册中关于看门狗定时器的配置章节,根据具体需求设置相关寄存器。

    - 问题: 系统运行过程中出现复位现象,可能的原因是什么?
    - 解决方法: 检查是否有外部因素导致电源电压异常或程序错误,确保所有外部连接稳定可靠。

    7. 总结和推荐


    综合评估:
    ATmega16/32/64/M1/C1 是一款非常出色的高性能8位微控制器,具备高可靠性、多功能集成和低功耗等特点,非常适合用于各种严苛的嵌入式控制系统。
    推荐:
    强烈推荐使用ATmega16/32/64/M1/C1 在需要高性能、低功耗且功能丰富的8位微控制器的应用中。

ATMEGA32C1-15AZ参数

参数
速度 16MHz
数据总线宽度 8bit
EEPROM大小 1 x 8
振荡器类型 内部
最小工作供电电压 -
外设 Brown-out Detect/Reset,POR,PWM,Temp Sensor,WDT
内核数 -
最大时钟频率 16MHz
数据转换器 A/D 11x10b;D/A 1x10b
RAM大小 2KB
程序存储器大小 32KB
最大工作供电电压 5.5V
核心处理器 AVR
I/O数量 27
接口类型 CANbus,LINbus,SPI,UART,USART
电压-电源(Vcc/Vdd) 2.7V~5.5V
程序存储器类型 FLASH
通用封装 QFP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ATMEGA32C1-15AZ厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
