首页  >  产品百科  >  PIC16F627-20/SO

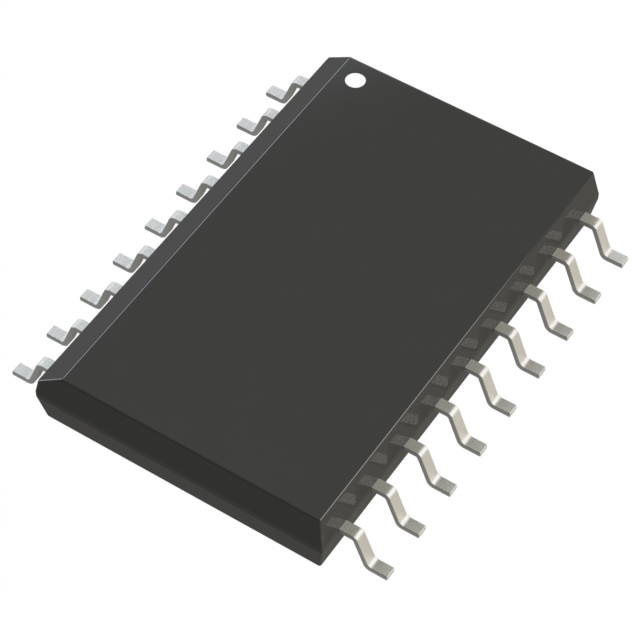

PIC16F627-20/SO

产品分类: 微控制器(MCU)
产品描述: 3V~5.5V 20MHz 1.75KB FLASH 1.75KB Brown-out Detect/Reset,POR,PWM,WDT 内部 16 3V 5.5V 20MHz UART,USART 128 x 8 8bit PIC SOIC-18 贴片安装 11.53mm*7.49mm*2.31mm
供应商型号: PIC16F627-20/SO
供应商: 国内现货
标准整包数: 100
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F627-20/SO

PIC16F627-20/SO概述

    PIC16F62X 数据手册

    产品简介


    PIC16F62X 是一款由 Microchip Technology Inc. 生产的闪存(FLASH)型8位CMOS微控制器。这些微控制器采用了高性能的RISC(精简指令集计算机)CPU,特别适用于嵌入式控制系统和应用,如家电控制、遥控系统、工业自动化等。它们具有高集成度和低功耗的特点,适用于多种商业、工业和扩展温度范围的应用场景。

    技术参数


    - 核心处理器:高性能RISC CPU,仅需35条指令即可学习,所有单周期指令执行时间为200ns。
    - 时钟频率:DC - 20 MHz,DC - 200 ns 指令周期。
    - 内存配置:
    - FLASH:PIC16F627 - 1024 x 14,PIC16F628 - 2048 x 14。
    - RAM:224 x 8。
    - EEPROM:128 x 8。
    - 工作电压范围:
    - PIC16F627 和 PIC16F628:3.0V 至 5.5V。
    - PIC16LF627 和 PIC16LF628:2.0V 至 5.5V。
    - 低功耗特性:电流消耗小于2.0mA(@5.0V, 4.0MHz),典型状态下电流消耗为15μA(@3.0V, 32kHz)。
    - 尺寸与封装:多种封装选项(PDIP, SOIC, SSOP)。

    产品特点和优势


    - 高度可编程性:PIC16F62X系列支持现场编程和离线编程,可以通过外部设备编程器(如Microchip的PICSTART Plus或PRO MATE II)轻松进行编程。
    - 多功能外围模块:内置高精度模拟比较器、计时器模块(Timer0, Timer1, Timer2)、捕捉/比较/PWM模块(CCP)和串行通信接口(USART/SCI)。
    - 强大监控功能:具有电源上电重置(POR)、电源上电定时器(PWRT)、欠压检测(BOD)、看门狗定时器(WDT)等功能,确保系统稳定运行。

    应用案例和使用建议


    - 家用电器控制:利用PIC16F62X的强大处理能力和低功耗特性,可以设计出高效的家电控制系统。
    - 远程控制设备:结合USART/SCI模块,实现数据的远程传输和接收,适合遥控设备的设计。
    - 工业自动化:配合模拟比较器和多路复用输入,实现精确的数据采集和处理,适用于工业自动化生产线。
    使用建议:
    - 在选择合适的封装时,需要考虑具体应用的安装空间限制和散热需求。
    - 对于需要实时数据更新的场合,考虑使用EEPROM存储数据以保持长期稳定性。

    兼容性和支持


    - 兼容性:PIC16F62X系列微控制器与Microchip的其他开发工具(如MPLAB IDE)完全兼容。
    - 技术支持:Microchip提供全面的技术支持,包括在线文档、FAQ和社区论坛,帮助用户解决问题并优化应用。

    常见问题与解决方案


    - Q:如何设置代码保护?
    - A:通过编程配置寄存器来启用代码保护功能,确保固件安全。

    - Q:如何延长电池寿命?
    - A:利用低功耗模式(SLEEP模式)来减少功耗,同时合理安排系统任务的时间间隔,降低CPU的工作负荷。

    - Q:如何处理电源波动?
    - A:使用电源上电定时器(PWRT)和欠压检测(BOD)功能,防止因电源波动导致的系统崩溃。

    总结和推荐


    PIC16F62X系列微控制器凭借其出色的性能和广泛的适用性,在多种应用场景中表现优异。其高集成度、低功耗、丰富的外围接口以及强大的技术支持使其成为一种极具性价比的选择。对于需要高性能和高可靠性的项目,我们强烈推荐使用PIC16F62X系列微控制器。

PIC16F627-20/SO参数

参数
I/O数量 16
外设 Brown-out Detect/Reset,POR,PWM,WDT
最小工作供电电压 3V
最大工作供电电压 5.5V
接口类型 UART,USART
程序存储器类型 FLASH
数据总线宽度 8bit
EEPROM大小 128 x 8
速度 20MHz
电压-电源(Vcc/Vdd) 3V~5.5V
振荡器类型 内部
核心处理器 PIC
RAM大小 1.75KB
最大时钟频率 20MHz
程序存储器大小 1.75KB
数据转换器 -
内核数 -
长*宽*高 11.53mm*7.49mm*2.31mm
通用封装 SOIC-18
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,管装

PIC16F627-20/SO厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16F627-20/SO数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16F627-20/SO PIC16F627-20/SO数据手册

PIC16F627-20/SO封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 27.7528
200+ ¥ 27.2616
300+ ¥ 27.016
库存: 1000
起订量: 100 增量: 42
交货地:
最小起订量为:100
合计: ¥ 2775.28
