PIC24FJ128GL306-I/MR

产品分类: 微控制器(MCU)
产品描述: Microchip PIC24FJ GL系列单片机, PIC内核, 64针, 64-vfqfn封装
供应商型号: PIC24FJ128GL306-I/MR
供应商: 国内现货
标准整包数: 100

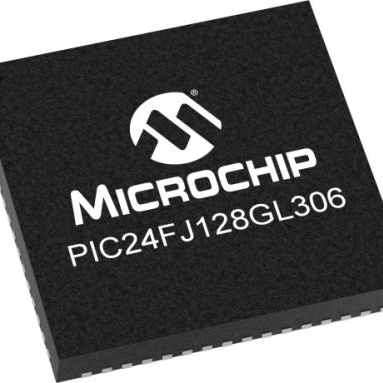

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC24FJ128GL306-I/MR

PIC24FJ128GL306-I/MR概述

    PIC24FJ128GL306 Family:一款高性能16位微控制器

    产品简介


    Microchip Technology Inc.的PIC24FJ128GL306家族属于高性能CPU的16位微控制器系列。这一系列器件具备强大的处理能力和多种功能,使其成为多种应用领域的理想选择,包括工业自动化、医疗设备、智能家居及消费电子产品。PIC24FJ128GL306配备128K字节Flash内存和8K字节SRAM,能够实现高达16 MIPS的操作速度,为系统提供高速的数据处理能力。

    技术参数


    - 处理器核心:修改后的哈佛架构,提供高效的数据处理能力。
    - 内存:128K字节Flash内存,8K字节SRAM。
    - 时钟频率:最高可达32MHz,执行速度可达16 MIPS。
    - 数字信号处理:配备17位x17位单周期硬件乘法器和32位除法器,实现高效的数字运算。
    - 模拟功能:具备最多17通道软件选择的10/12位ADC转换器,支持高速采样。
    - 供电范围:2.0V至3.6V。
    - 温度范围:-40°C至+125°C。
    - 功耗:支持睡眠模式和空闲模式,以降低功耗。
    - 外围接口:多个串行通信接口(SPI、I2C、UART),多路定时器和捕获/比较模块(MCCP)。

    产品特点和优势


    1. 高处理能力:支持高达16 MIPS的操作速度,确保快速响应时间和高效的计算。
    2. 低功耗特性:具有多种节能模式(睡眠模式、空闲模式),有效降低系统整体功耗。
    3. 多功能集成:内置多种外设,如SPI、I2C、UART、ADC、DAC等,减少了外部组件需求,简化设计。
    4. 安全性和可靠性:具备Fail-Safe时钟监控、电源管理等功能,提高系统的可靠性和安全性。

    应用案例和使用建议


    1. 工业控制:利用其强大的处理能力和丰富的外围接口,可用于工厂自动化控制系统。
    2. 医疗设备:例如呼吸机、心电图仪等,对精确度和稳定性的要求极高,PIC24FJ128GL306可胜任此类应用。
    3. 智能家居:可作为智能门锁、温湿度传感器的核心控制器。
    4. 消费电子产品:如遥控器、音频播放器等小型设备,充分利用其低功耗和成本效益。
    使用建议:
    - 在设计时,优先考虑选择带有较多GPIO引脚和较高数据传输速率的型号,以满足更多功能需求。
    - 考虑到功耗管理,可以设置多个电源模式,并结合软件和硬件来达到最佳节能效果。
    - 对于模拟信号处理,建议根据具体应用需求选择合适的ADC分辨率和采样率。

    兼容性和支持


    PIC24FJ128GL306系列具备广泛的兼容性,可以与其他标准的微控制器外围设备无缝连接。Microchip提供了详尽的技术文档和开发工具,包括免费的软件库和示例代码,方便开发者进行应用开发。此外,Microchip还提供了技术支持服务,帮助用户解决开发过程中遇到的问题。

    常见问题与解决方案


    1. 问题:编程过程中,芯片未能正确识别。
    - 解决办法:检查编程器与芯片连接是否正常,确认所有配置设置均正确。
    2. 问题:系统运行不稳定,出现偶尔死机现象。
    - 解决办法:检查电源供应是否稳定,排除干扰源,确保时钟信号正常。
    3. 问题:ADC转换精度不够。
    - 解决办法:调整ADC的采样率和分辨率设置,尽量减少外部噪声干扰。

    总结和推荐


    PIC24FJ128GL306家族是一款面向高性能应用的16位微控制器,它具备高处理能力、低功耗、多种接口和丰富的外设集成,非常适合于工业自动化、医疗设备、智能家居和消费电子产品等领域。对于需要强大处理能力和丰富外设集成的应用,强烈推荐使用该系列产品。此外,Microchip提供的全面支持和广泛的应用文档也为开发人员带来了极大的便利。

PIC24FJ128GL306-I/MR参数

参数
数据转换器 -
外设 DMA,LCD,PWM,WDT
内核数 -
最大时钟频率 32MHz
RAM大小 8KB
核心处理器 PIC
最大工作供电电压 3.6V
最小工作供电电压 -
电压-电源(Vcc/Vdd) 2V~3.6V
速度 32MHz
振荡器类型 外部
数据总线宽度 16bit
接口类型 I2C,IrDA,LINbus,SPI,UART,USART
EEPROM大小 -
I/O数量 52
程序存储器大小 128KB
程序存储器类型 FLASH
通用封装 VFQFN
安装方式 贴片安装
零件状态 在售
包装方式 管装

PIC24FJ128GL306-I/MR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC24FJ128GL306-I/MR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC24FJ128GL306-I/MR PIC24FJ128GL306-I/MR数据手册

PIC24FJ128GL306-I/MR封装设计

查看详情并下载
Symbol
Footprint
3D Model
