ATMEGA3209-MUR

产品分类: 微控制器(MCU)
产品描述: 1.8V~5.5V 20MHz 4KB FLASH 32KB Brown-out Detect/Reset,POR,PWM,WDT 内部 41 I2C,SPI,UART,USART 256 x 8 A/D 16x10b 8bit AVR QFN-48-EP 贴片安装
供应商型号: ATMEGA3209-MUR
供应商: 国内现货
标准整包数: 1000

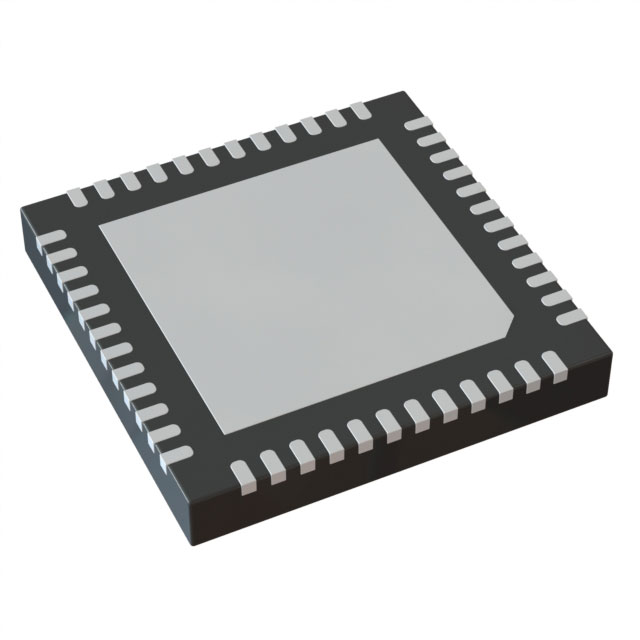

MICROCHIP TECHNOLOGY 微控制器(MCU) ATMEGA3209-MUR

ATMEGA3209-MUR概述

    ATmega809/1609/3209/4809 Microcontroller: A Comprehensive Guide

    1. 产品简介


    ATmega809/1609/3209/4809微控制器是Microchip的megaAVR® 0系列成员,采用了AVR®处理器架构。它们配备了硬件乘法器,并能以高达20MHz的速度运行。这一系列提供了多种Flash内存容量选择,从8KB到48KB不等,最高支持6KB的SRAM和256字节的EEPROM。这些微控制器采用灵活且低功耗的架构设计,集成了事件系统(Event System)和睡眠行走(SleepWalking)功能,并拥有精确的模拟特性和先进的外围设备,适用于广泛的工业应用。

    2. 技术参数


    - 处理器
    - 单周期I/O访问
    - 两级中断控制器
    - 两周期硬件乘法器
    - 内存
    - Flash内存:最高可达48KB
    - EEPROM:256B
    - SRAM:最高可达6KB
    - 写/擦除耐久性:Flash为10,000次循环,EEPROM为100,000次循环
    - 数据保持能力:在55°C环境下达40年
    - 系统
    - 电源上电复位(POR)电路
    - 棕包检测(BOD)
    - 时钟选项:
    - 16/20MHz低功耗内部振荡器
    - 32.768kHz超低功耗(ULP)内部振荡器
    - 32.768kHz外部晶体振荡器
    - 外部时钟输入
    - 外围设备
    - 1个16位Timer/Counter A(TCA)
    - 4个16位Timer/Counter B(TCB)
    - 1个16位实时时钟(RTC)
    - 4个USART
    - 主从串行外设接口(SPI)
    - 双模式主从TWI
    - 事件系统
    - 可配置自定义逻辑(CCL):最多4个可编程查找表(LUT)
    - 1个模拟比较器(AC)
    - 1个10位150ksps模数转换器(ADC)
    - 5个可选内部电压参考
    - 电源
    - 工作温度范围:工业级-40°C至+85°C,扩展级-40°C至+125°C
    - 速度等级:
    - -40°C至+105°C:0-5MHz@1.8V-5.5V;0-10MHz@2.7V-5.5V;0-20MHz@4.5V-5.5V
    - -40°C至+125°C:0-8MHz@2.7V-5.5V;0-16MHz@4.5V-5.5V
    - 封装
    - 48针QFN/UQFN
    - 48针TQFP

    3. 产品特点和优势


    - 高性能:20MHz处理器时钟频率和单周期I/O访问能力使其成为高性能应用的理想选择。
    - 低功耗:内置事件系统和睡眠行走功能,实现节能高效。
    - 高集成度:丰富的外围设备如RTC、USART、SPI、TWI、CCL等提供了多种连接和控制选项。
    - 可靠性高:闪存寿命长达40年,写入/擦除次数高达数万次。
    - 多样的操作条件:能够在宽广的温度范围和电压条件下稳定工作。

    4. 应用案例和使用建议


    - 应用案例:
    - 工业自动化控制系统:ATmega809/1609/3209/4809的高可靠性和广泛的工作温度范围使其适用于各种工业环境。
    - 物联网(IoT)设备:丰富的外围设备和低功耗特性使其非常适合用于智能家居、远程监控等物联网应用。
    - 环境监测系统:内置的模拟比较器和模数转换器可以实时监测环境参数,如温度、湿度等。
    - 使用建议:
    - 在使用过程中应注意电源管理,合理配置时钟源和工作模式,以降低功耗。
    - 充分利用事件系统和自定义逻辑来优化程序流程,减少CPU负担。
    - 利用多种通信接口和模拟功能来扩展系统的功能和灵活性。

    5. 兼容性和支持


    - 兼容性:
    - ATmega809/1609/3209/4809支持多种标准通信协议,如USART、SPI和TWI,与不同制造商的其他电子元件和设备兼容良好。
    - 支持和服务:
    - Microchip提供了详尽的技术文档和开发工具,包括在线技术支持、样品请求、开发板和参考设计等。
    - 客户可以通过Microchip的全球销售网络获取专业支持,确保项目的顺利进行。

    6. 常见问题与解决方案


    - 常见问题:
    - 问题1:在启动过程中遇到复位问题。
    - 解决方法:检查电源和接地连接是否正确,确认是否有足够的电容滤波。
    - 问题2:模拟信号读取不准确。
    - 解决方法:校准模拟参考电压,并确保模拟信号输入端的噪声干扰最小化。
    - 问题3:通信错误频繁出现。
    - 解决方法:检查通信线路的连接状态,确保波特率和时序设置正确。

    7. 总结和推荐


    ATmega809/1609/3209/4809是一款功能强大且高度集成的微控制器,特别适合需要高性能和低功耗的应用场景。其丰富的外围设备和低功耗特性使其在工业自动化、物联网设备、环境监测等多个领域有着广泛的应用前景。对于需要高性能和灵活配置的项目,我们强烈推荐使用此款微控制器。
    这篇文章对ATmega809/1609/3209/4809微控制器进行了详细的介绍,涵盖了产品特性、技术规格、应用场景和使用建议等内容,旨在帮助读者更好地理解和使用这款高性能微控制器。

ATMEGA3209-MUR参数

参数
RAM大小 4KB
程序存储器大小 32KB
最小工作供电电压 -
外设 Brown-out Detect/Reset,POR,PWM,WDT
核心处理器 AVR
程序存储器类型 FLASH
电压-电源(Vcc/Vdd) 1.8V~5.5V
最大工作供电电压 -
数据转换器 A/D 16x10b
数据总线宽度 8bit
内核数 -
最大时钟频率 -
速度 20MHz
接口类型 I2C,SPI,UART,USART
振荡器类型 内部
EEPROM大小 256 x 8
I/O数量 41
通用封装 QFN-48-EP
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ATMEGA3209-MUR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ATMEGA3209-MUR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY ATMEGA3209-MUR ATMEGA3209-MUR数据手册

ATMEGA3209-MUR封装设计

查看详情并下载
Symbol
Footprint
3D Model
