PIC16F616-I/ST

产品分类: 微控制器(MCU)
产品描述: Microchip PIC16F系列单片机, PIC内核, 14针, TSSOP封装, 0CAN通道
供应商型号: 14M-PIC16F616-I/ST
供应商: 云汉优选
标准整包数: 1

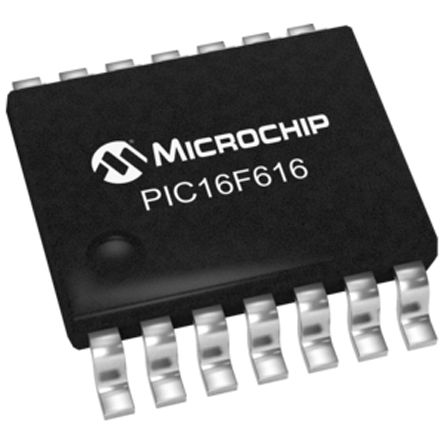

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F616-I/ST

PIC16F616-I/ST概述


    产品简介


    PIC16F610/616/16HV610/616微控制器
    产品类型:
    - PIC16F610/616和PIC16HV610/616是14脚和16脚封装的8位CMOS闪存单片机。

    主要功能:
    - 高性能RISC处理器:仅需35条指令学习,运行速度高达20 MHz。
    - 8级硬件堆栈,高精度内部振荡器。
    - 多种电源管理功能,包括低功耗睡眠模式和电压范围调节。
    - 增强型捕捉/比较/PWM模块(仅限PIC16F616/16HV616)。

    应用领域:
    - 这些微控制器广泛应用于工业控制、智能家居、消费电子产品、医疗设备等领域。

    技术参数


    基本参数:
    - 程序存储器:PIC16F610/616:1K x 14位,PIC16HV610/616:2K x 14位。
    - 数据存储器:PIC16F610/616:64字节,PIC16HV610/616:128字节。
    - 工作频率:DC - 20 MHz,指令周期时间:200 ns。
    - 工作电压范围:PIC16F610/616:2.0V - 5.5V,PIC16HV610/616:2.0V - 用户自定义。
    电源管理:
    - 睡眠电流:50 nA @ 2.0V,典型值。
    - 操作电流:20 μA @ 32 kHz,2.0V,典型值;220 μA @ 4 MHz,2.0V,典型值。
    - 监视定时器电流:1 μA @ 2.0V,典型值。
    外设特性:
    - 比较器模块:两个模拟比较器,可编程参考电压。
    - 定时器0:8位定时器/计数器,带8位可编程预分频器。
    - 增强型定时器1:16位定时器/计数器,外部定时器门控制,可以选择作为定时器1振荡器。

    产品特点和优势


    独特功能:
    - 精度内部振荡器:工厂校准至±1%。
    - 高端耐久闪存:100,000次写入耐久度,保留时间超过40年。
    - 内置监视定时器,独立振荡器用于可靠操作。
    市场竞争力:
    - 低功耗特性使其适合于电池供电的应用。
    - 丰富的外设接口和高度集成,简化了设计复杂性。

    应用案例和使用建议


    应用场景:
    - 汽车控制系统:利用高性能和稳定性来控制发动机和传感器。
    - 消费电子产品:例如家电遥控器,利用微控制器的高精度定时器进行精准控制。
    - 医疗设备:如脉搏血氧仪,利用高精度比较器和ADC进行精确测量。
    使用建议:
    - 在选择合适的电压和频率时,请考虑具体的应用需求。
    - 利用内建的软件开发工具(如MPLAB)进行高效的代码开发和调试。

    兼容性和支持


    兼容性:
    - 与标准的14针和16针封装完全兼容,易于更换和升级。
    - 支持ICSP(In-Circuit Serial Programming)通过两根引脚进行在线编程。
    支持和维护:
    - 微软(Microchip)提供全面的技术支持,包括文档、开发工具和客户支持。
    - 可以通过官方网站获取最新的数据手册和补丁。

    常见问题与解决方案


    问题1: 设备在低温环境下无法正常工作。
    解决方案: 确认电路板上使用的电压是否符合器件的温度范围要求。
    问题2: 闪烁代码不执行。
    解决方案: 检查MCLR引脚是否有正确的复位信号,并确保程序已正确烧录到程序存储器中。

    总结和推荐


    总结:
    - PIC16F610/616/16HV610/616是一款集高性能、低功耗和丰富外设于一身的8位CMOS微控制器。
    - 具有高精度、高耐久度和广泛的电压适应能力,适用于多种工业和消费应用。
    推荐:
    - 强烈推荐使用PIC16F610/616/16HV610/616系列微控制器,特别是对于需要高度可靠性和精准控制的应用场合。

PIC16F616-I/ST参数

参数
电压-电源(Vcc/Vdd) 2V~5.5V
内核数 -
程序存储器大小 3.5KB
EEPROM大小 -
最大时钟频率 20MHz
数据总线宽度 8bit
程序存储器类型 FLASH
振荡器类型 内部
接口类型 -
核心处理器 PIC
RAM大小 1KB
最大工作供电电压 5.5V
外设 欠压检测/复位,POR,PWM,WDT
速度 20MHz
数据转换器 A/D 8x10b
最小工作供电电压 2V
I/O数量 11
长*宽*高 5mm*4.4mm*900μm
通用封装 SOP
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,管装

PIC16F616-I/ST厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16F616-I/ST数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16F616-I/ST PIC16F616-I/ST数据手册

PIC16F616-I/ST封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 13.7561
10+ ¥ 12.3275
30+ ¥ 10.8241
100+ ¥ 10.5235
300+ ¥ 10.1206
1000+ ¥ 9.8258
库存: 95
起订量: 1 增量: 96
交货地:
最小起订量为:1
合计: ¥ 13.75
