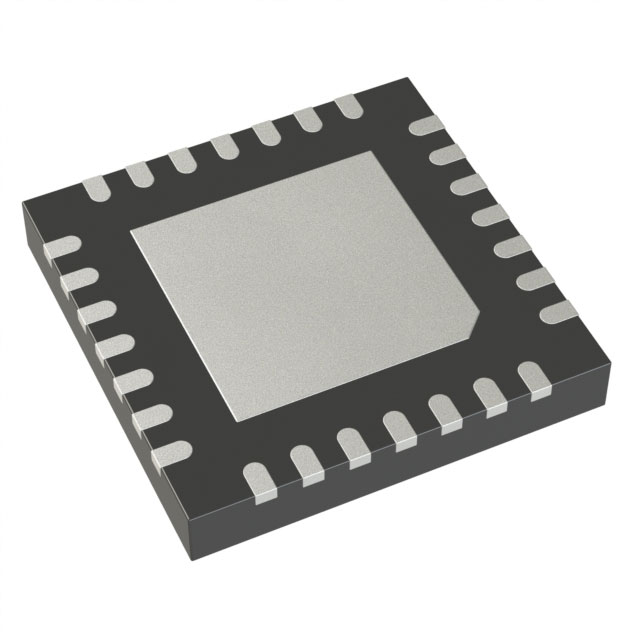

PIC18F2520T-I/ML

产品分类: 微控制器(MCU)
产品描述: 4.2V~5.5V 40MHz 1.5KB FLASH 32KB Brown-out Detect/Reset,HLVD,POR,PWM,WDT 内部 25 2V 5.5V 40MHz I2C,SPI,UART,USART 256 x 8 A/D 10x10b 8bit PIC QFN 贴片安装,黏合安装 6mm*6mm*880μm
供应商型号: PIC18F2520T-I/ML
供应商: 国内现货
标准整包数: 1000
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC18F2520T-I/ML

PIC18F2520T-I/ML概述

    PIC18F2420/2520/4420/4520 Microcontrollers: A Comprehensive Guide

    1. 产品简介


    PIC18F2420/2520/4420/4520 是由Microchip Technology Inc.设计的28/40/44引脚增强型闪存微控制器系列,具有10位模数转换(ADC)功能及纳米级功耗技术(nanoWatt Technology)。这些微控制器特别适用于工业控制、消费电子、汽车电子和医疗设备等领域,具备广泛的外围设备支持和高效的电源管理功能。

    2. 技术参数


    这些微控制器的关键技术参数包括:
    - 程序存储器:PIC18F2420/2520为16/32 KB,PIC18F4420/4520为16/32 KB
    - 数据存储器:SRAM为256字节,EEPROM为256字节
    - 模拟输入通道:高达13个10位ADC通道
    - 外围设备:包括高电流源/sink能力、多个PWM输出模块、MSSP模块支持SPI和I2C通信、USART模块支持RS-232和LIN协议
    - 电源管理:运行模式下电流低至11 μA,休眠模式下电流低至100 nA
    - 工作电压范围:2.0V到5.5V
    - 封装选项:28/40/44引脚SPDIP、SOIC、QFN、PDIP、TQFP

    3. 产品特点和优势


    这些微控制器的特点在于:
    - 高能效:拥有超低功耗特性,特别是在睡眠模式下的电流消耗仅为100 nA。
    - 多功能性:集成了多种外围设备,如高速ADC、多路PWM输出、MSSP和USART模块,适合多种应用场景。
    - 灵活性:提供了丰富的时钟配置选项,支持多种外部时钟模式。
    - 可靠性:具备看门狗定时器、代码保护、掉电检测等安全机制,确保系统稳定运行。
    - 开发支持:提供全面的开发工具和支持文档,便于快速上手和调试。

    4. 应用案例和使用建议


    这些微控制器广泛应用于需要高精度ADC和多功能外围设备的场合。例如,在工业自动化中,可以用于传感器信号采集和控制系统的通信。在智能家居设备中,可用于温度监控和远程控制。在医疗设备中,可用于生命体征监测和数据分析。建议在选择具体型号时考虑所需的存储容量和引脚数。

    5. 兼容性和支持


    - 兼容性:这些微控制器支持多种标准通信协议,如SPI、I2C、RS-232和LIN,易于与其他设备进行集成。
    - 支持和服务:Microchip提供详尽的技术文档和开发工具,包括MPLAB IDE和在线社区,帮助用户进行设计和调试。此外,还有详细的迁移指南,方便从其他型号进行平滑过渡。

    6. 常见问题与解决方案


    - 问题:如何在睡眠模式下保持某些外设工作?
    解决方案:通过配置相应的寄存器,可以实现某些外设在睡眠模式下的低功耗运行。

    - 问题:如何处理中断优先级冲突?
    解决方案:合理设置中断向量表中的优先级级别,避免优先级冲突,确保关键任务得到及时处理。

    7. 总结和推荐


    总体而言,PIC18F2420/2520/4420/4520微控制器是一款功能强大、灵活性高且能效优异的产品。其高精度ADC、多功能外围设备和灵活的电源管理使其成为众多应用的理想选择。鉴于其卓越的性能和广泛的支持服务,我们强烈推荐这些微控制器用于需要高效、可靠的嵌入式控制系统的设计。

PIC18F2520T-I/ML参数

参数
最小工作供电电压 2V
振荡器类型 内部
I/O数量 25
程序存储器类型 FLASH
EEPROM大小 256 x 8
核心处理器 PIC
最大时钟频率 40MHz
电压-电源(Vcc/Vdd) 4.2V~5.5V
数据转换器 A/D 10x10b
内核数 -
外设 Brown-out Detect/Reset,HLVD,POR,PWM,WDT
最大工作供电电压 5.5V
数据总线宽度 8bit
RAM大小 1.5KB
速度 40MHz
接口类型 I2C,SPI,UART,USART
程序存储器大小 32KB
长*宽*高 6mm*6mm*880μm
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

PIC18F2520T-I/ML厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC18F2520T-I/ML数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC18F2520T-I/ML PIC18F2520T-I/ML数据手册

PIC18F2520T-I/ML封装设计

查看详情并下载
Symbol
Footprint
3D Model
