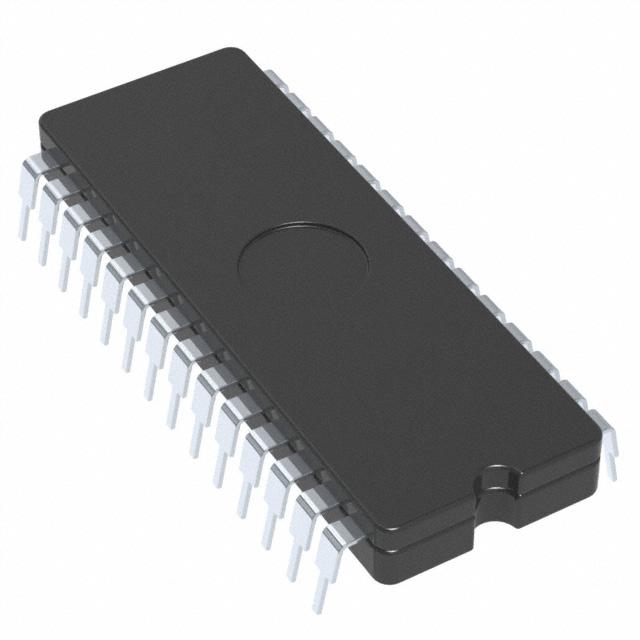

PIC16C55-RC/P

产品分类: 微控制器(MCU)
产品描述: 3V~6.25V 4MHz 1.5Kbit OTP 6Kbit POR,WDT 外部 20 2V 6.25V 4MHz 8bit PIC PDIP-28 通孔安装 39.75mm*14.73mm*4.95mm
供应商型号: FA-PIC16C55-RC/P
供应商: Avnet
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16C55-RC/P

PIC16C55-RC/P概述

    PIC16C5X系列8位EPROM/ROM基CMOS微控制器技术手册

    1. 产品简介


    PIC16C5X系列是由Microchip Technology公司生产的一系列低成本、高性能的8位全静态EPROM/ROM基CMOS微控制器。这些微控制器采用RISC架构,仅包含33个单字/单周期指令,执行速度比同类产品快一个数量级。每个指令周期为100ns,最高工作频率可达40MHz。此系列产品适合广泛的应用,如高速汽车和家电电机控制、低功耗远程发射器/接收器、指针设备以及电信处理器。

    2. 技术参数


    - 核心处理器:高性能RISC CPU
    - 指令集:仅33个单字指令,所有指令均为单周期执行(程序分支除外,需两个周期)
    - 工作速度:直流-40MHz时钟输入,直流-100ns指令周期
    - 数据路径宽度:8位
    - 寄存器数:7或8个特殊功能硬件寄存器
    - 地址模式:直接、间接和相对寻址模式

    - 外设特性
    - 8位实时时钟/计数器(TMR0),具有8位可编程预分频器
    - 上电复位(POR)
    - 设备复位定时器(DRT)
    - 看门狗定时器(WDT),自带内部RC振荡器
    - 可编程代码保护
    - 节能睡眠模式
    - 可选振荡器配置:低功耗(LP)、标准晶体/谐振器(XT)、高频率晶体/谐振器(HS)、低成本RC振荡器(RC)
    - 技术细节
    - 工艺技术:低功耗、高速CMOS EPROM/ROM技术
    - 工作电压范围:2.0V至6.25V(商业/工业),2.5V至6.0V(扩展)
    - 功耗:典型值<2mA(@ 5V, 4MHz),<15μA(@ 3V, 32kHz)

    3. 产品特点和优势


    PIC16C5X系列的优势在于其极高的性价比和易用性。主要特点如下:
    - 高效指令集:33条指令简单易学,极大地减少了开发时间。
    - 低功耗:典型功耗低至<15μA(@ 3V, 32kHz),在休眠模式下甚至更低。
    - 多样的封装选项:提供多种封装,适用于不同的应用需求。
    - 灵活的振荡器配置:提供多种振荡器配置选择,满足不同场景的需求。
    - 易于定制化:EPROM技术便于快速方便地修改应用程序。

    4. 应用案例和使用建议


    PIC16C5X系列在各种应用中都有出色表现,例如:
    - 汽车和家电电机控制:由于其高效的时钟和计数器模块,特别适合高速电机控制。
    - 远程发射器/接收器:低功耗和多样化的振荡器配置使其适用于远程通信系统。
    - 点阵设备和电信处理器:高集成度和丰富的外设使它成为替代传统“胶逻辑”的理想选择。
    使用建议:
    - 在选择具体型号时,注意其振荡器配置及工作电压范围,确保与应用场景匹配。
    - 使用UV擦除版本进行原型开发时,可以利用PICSTART Plus和PRO MATE程序员进行编程。
    - 对于小批量生产和频繁代码更新的应用,考虑使用一次性可编程(OTP)设备以降低成本。

    5. 兼容性和支持


    PIC16C5X系列与其他微控制器产品具备良好的兼容性。支持一系列开发工具,如全功能汇编器、软件模拟器、在线调试器等,均兼容IBM PC及其兼容机。

    6. 常见问题与解决方案


    - Q:如何正确配置看门狗定时器?
    - A:请参考手册中的“Reset”章节,按照推荐的设置步骤进行操作。

    - Q:编程时,OSC2引脚应如何处理?
    - A:对于某些特定型号(如PIC16LC54C和PIC16C54A),编程过程中OSC2不应连接。

    7. 总结和推荐


    综上所述,PIC16C5X系列是一款功能强大、性价比高的微控制器,非常适合各种应用场合。它不仅具备出色的性能指标,还提供了广泛的封装选项和支持工具,使得开发和部署变得更加便捷。因此,强烈推荐给需要高性能、低成本微控制器的项目。

PIC16C55-RC/P参数

参数
接口类型 -
振荡器类型 外部
EEPROM大小 -
最大工作供电电压 6.25V
数据转换器 -
程序存储器大小 6Kbit
最小工作供电电压 2V
速度 4MHz
程序存储器类型 OTP
外设 POR,WDT
RAM大小 1.5Kbit
I/O数量 20
最大时钟频率 4MHz
内核数 -
数据总线宽度 8bit
电压-电源(Vcc/Vdd) 3V~6.25V
核心处理器 PIC
长*宽*高 39.75mm*14.73mm*4.95mm
通用封装 PDIP-28
安装方式 通孔安装
零件状态 在售
包装方式 管装

PIC16C55-RC/P厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16C55-RC/P数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16C55-RC/P PIC16C55-RC/P数据手册

PIC16C55-RC/P封装设计

查看详情并下载
Symbol
Footprint
3D Model
