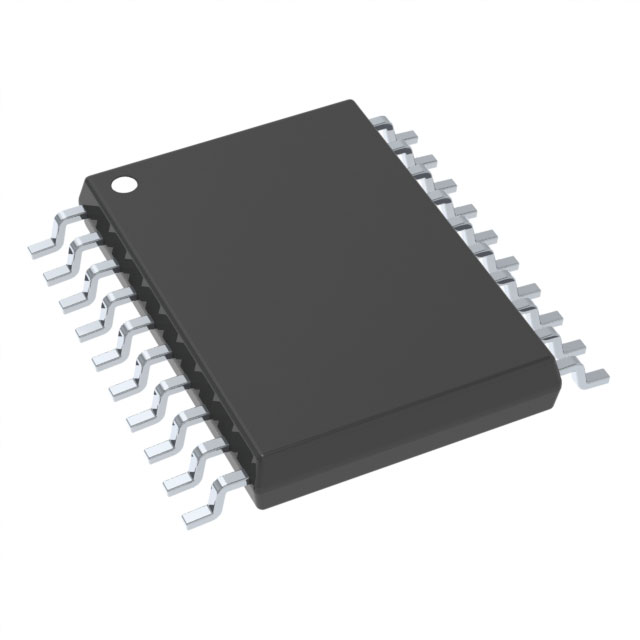

PIC16F628-20I/SS

产品分类: 微控制器(MCU)
产品描述: Microchip PIC16F系列单片机, PIC内核, 20针, SSOP封装, 0CAN通道
供应商型号: M-PIC16F628-20I/SS
供应商: Future
标准整包数: 67
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F628-20I/SS

PIC16F628-20I/SS概述

    # PIC16F62X系列8位CMOS微控制器技术手册解析

    1. 产品简介


    1.1 产品类型与功能
    PIC16F62X系列是一款基于闪存技术的高性能8位RISC微控制器(MCU),由Microchip公司推出。其核心特性包括低功耗、高集成度、丰富的外围接口以及灵活的可编程能力。该系列产品广泛应用于嵌入式系统设计,涵盖消费电子、工业控制、医疗设备及汽车电子等领域。
    1.2 主要功能
    PIC16F62X集成了多种高级功能模块,例如:
    - 高速RISC CPU:仅需学习35条指令即可完成编程,单周期执行时间最快可达200ns(运行频率最高为20MHz)。
    - 强大的I/O端口管理能力,提供16个独立方向控制引脚。
    - 多种定时器模块(Timer0、Timer1、Timer2),支持PWM输出、捕捉比较等复杂操作。
    - 内置模拟比较器模块,适用于电压检测、信号放大等场景。
    - 串行通信接口USART,便于与外部设备进行数据交互。
    - 闪存存储器支持现场擦除和重写,适合开发阶段和批量生产。

    2. 技术参数


    | 参数类别 | 具体值 |

    | 工作电压范围 | 3.0V至5.5V |
    | 程序存储容量 | 1KB (PIC16F627) / 2KB (PIC16F628) |
    | 数据存储容量 | 224字节 |
    | EEPROM存储容量 | 128字节 |
    | 指令集 | RISC架构,共35条单周期指令 |
    | 运行频率 | 直流至20MHz |
    | 工作温度范围 | 商业级(-40°C 至 +85°C) |

    3. 产品特点和优势


    3.1 技术亮点
    - RISC架构:简化编程逻辑,提升代码效率。
    - 低功耗设计:典型功耗仅为15μA(3.0V, 32kHz),显著降低能耗需求。
    - 高度集成化:集成了大量常用功能模块,减少外部元件依赖。
    3.2 市场竞争力
    相比同类竞品,PIC16F62X具有更高的性价比,尤其是在小规模项目中能够大幅节省成本并缩短开发周期。
    4. 应用案例与使用建议
    4.1 应用场景
    - 家电控制面板:利用其丰富的GPIO端口实现按键扫描、LED显示等功能。
    - 工业传感器节点:配合ADC采集传感器数据,并通过UART发送至上位机。
    - 小型电机驱动:结合PWM模块精确调节电机转速。
    4.2 使用建议
    对于初次接触该芯片的设计者,建议从基础教程入手熟悉各外设的操作方式;同时注意合理分配内存资源以避免后期扩展困难。
    5. 兼容性与支持
    PIC16F62X系列与其他主流开发工具完全兼容,如MPLAB IDE可提供全面支持。此外,Microchip还提供了详尽的技术文档及在线社区服务,帮助开发者快速解决问题。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 程序无法正常运行 | 检查时钟电路配置是否正确 |
    | EEPROM写入失败 | 确认地址空间未被其他程序占用 |
    | I/O引脚异常 | 核对初始化代码是否存在语法错误 |
    7. 总结与推荐
    综上所述,PIC16F62X系列以其卓越的性能表现和易用性成为嵌入式开发的理想选择之一。无论是初学者还是专业工程师都能从中受益匪浅。因此,强烈推荐将此款芯片用于中小型嵌入式项目的实施过程中。

PIC16F628-20I/SS参数

参数
程序存储器大小 3.5KB
核心处理器 PIC
RAM大小 1.75KB
EEPROM大小 128 x 8
最大时钟频率 20MHz
最大工作供电电压 5.5V
电压-电源(Vcc/Vdd) 3V~5.5V
速度 20MHz
接口类型 UART,USART
最小工作供电电压 3V
振荡器类型 内部
外设 Brown-out Detect/Reset,POR,PWM,WDT
I/O数量 16
内核数 -
数据总线宽度 8bit
程序存储器类型 FLASH
数据转换器 -
长*宽*高 7.2mm*5.3mm*1.75mm
通用封装 SSOP-20
安装方式 贴片安装
零件状态 在售
包装方式 管装

PIC16F628-20I/SS厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
