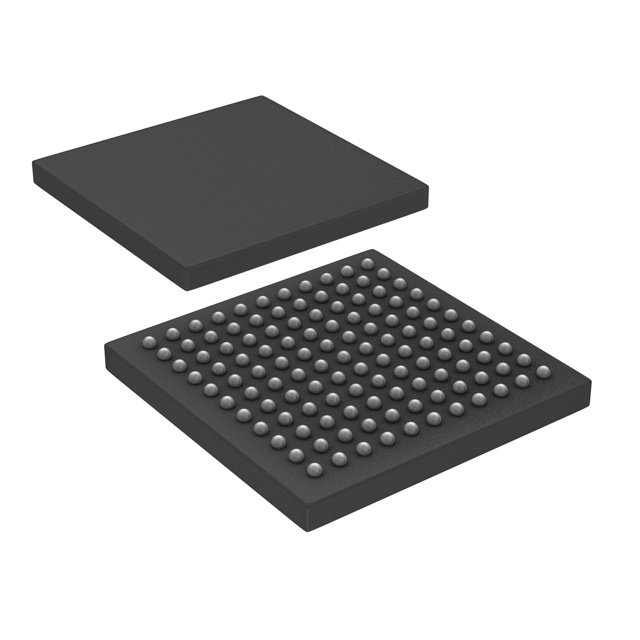

PIC32MX695F512LT-80V/BG

产品分类: 微控制器(MCU)
产品描述: 2.3V~3.6V 80MHz 128KB FLASH 512KB Brown-out Detect/Reset,DMA,POR,PWM,WDT 内部 83 1 2.3V 3.6V 80MHz Ethernet,I2C,SPI,UART,USART,USB OTG A/D 16x10b 32bit MIPS32® M4K™ TFBGA-121 贴片安装,黏合安装 10mm*10mm*800μm
供应商型号: 579-32MX695F512LT80G
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC32MX695F512LT-80V/BG

PIC32MX695F512LT-80V/BG概述

    PIC32MX5XX/6XX/7XX 系列 32位微控制器技术手册

    产品简介


    PIC32MX5XX/6XX/7XX 是Microchip公司推出的一款高性能32位微控制器系列,具有强大的处理能力、多种通信接口和丰富的外设。这些微控制器被广泛应用于工业控制、汽车电子、消费电子产品以及医疗设备等多个领域。

    技术参数


    以下是PIC32MX5XX/6XX/7XX的主要技术规格:
    - 核心处理能力:主频最高可达80MHz,性能高达105DMIPS(MIPS32® M4K®架构)
    - 存储容量:最大512KB闪存和128KB SRAM
    - 电压范围:2.3V到3.6V
    - 温度范围:-40°C至+105°C
    - 时钟管理:内部振荡器(误差率0.9%),可编程PLL和时钟源
    - 电源管理:低功耗模式(睡眠和空闲模式)、集成的上电复位和欠压检测
    - 外设支持:包括ADC、DAC、定时器、比较器、串口(UART、SPI、I2C)等
    - 图形接口:外部图形接口,最多支持34个并行端口(PMP)
    - 通信接口:USB 2.0全速OTG控制器、以太网MAC、CAN总线模块等
    - 封装形式:QFN、TQFP、TFBGA、VTLA等多种封装

    产品特点和优势


    - 高性能:高达80MHz主频和105DMIPS的处理能力,适用于复杂的计算任务。
    - 多样的外设:包含多种通信接口和丰富的外设,能够满足不同应用场景的需求。
    - 灵活的时钟管理:具备内部振荡器和可编程PLL,可以灵活配置系统时钟。
    - 低功耗:支持多种低功耗模式,有效延长电池寿命。
    - 图形处理能力:外部图形接口,能够直接驱动LCD显示屏,支持DMA操作。
    - 强大的调试功能:提供多种调试工具,如JTAG接口、在线编程等。

    应用案例和使用建议


    - 工业自动化:利用PIC32MX5XX/6XX/7XX的高精度ADC和丰富的定时器功能,可以实现精确的数据采集和控制。
    - 智能家电:通过其丰富的通信接口,可以轻松实现远程控制和数据传输功能。
    - 医疗设备:利用其高精度的ADC模块,可以准确测量各种生理参数,如心率、血压等。
    使用建议:
    - 在设计复杂电路时,建议使用专业的开发工具和软件进行仿真和验证,以确保系统的稳定性和可靠性。
    - 对于需要实时处理的任务,可以利用多核处理器的优势,合理分配任务负载。

    兼容性和支持


    - 兼容性:PIC32MX5XX/6XX/7XX系列具有广泛的外设接口,与其他主流电子元器件和设备具有良好兼容性。
    - 技术支持:Microchip提供了详细的技术文档和全面的技术支持,包括在线论坛、开发工具和技术咨询等服务。

    常见问题与解决方案


    - 问题:如何配置时钟?
    解决方案:查阅产品手册中的“时钟管理”章节,根据需求选择合适的时钟源和PLL配置。
    - 问题:如何进行在线编程?
    解决方案:使用Microchip提供的In-Circuit Debugger (ICD)工具,连接目标板后即可进行在线编程和调试。
    - 问题:如何优化功耗?
    解决方案:根据具体应用场景,合理选择低功耗模式,如睡眠模式和空闲模式,并关闭不必要的外设。

    总结和推荐


    总体而言,PIC32MX5XX/6XX/7XX系列微控制器以其高性能、丰富外设和低功耗等特点,为工业控制、消费电子、汽车电子等领域提供了强大的硬件平台。无论是从性能还是成本角度来看,这款产品都是一个非常值得推荐的选择。如果您正在寻找一款可靠的32位微控制器来构建您的下一个项目,PIC32MX5XX/6XX/7XX绝对是一个不错的选择。

PIC32MX695F512LT-80V/BG参数

参数
内核数 1
接口类型 Ethernet,I2C,SPI,UART,USART,USB OTG
电压-电源(Vcc/Vdd) 2.3V~3.6V
RAM大小 128KB
I/O数量 83
核心处理器 MIPS32® M4K™
振荡器类型 内部
程序存储器大小 512KB
程序存储器类型 FLASH
最大时钟频率 80MHz
数据转换器 A/D 16x10b
EEPROM大小 -
最大工作供电电压 3.6V
数据总线宽度 32bit
最小工作供电电压 2.3V
外设 Brown-out Detect/Reset,DMA,POR,PWM,WDT
速度 80MHz
长*宽*高 10mm*10mm*800μm
通用封装 TFBGA-121
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

PIC32MX695F512LT-80V/BG厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC32MX695F512LT-80V/BG数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC32MX695F512LT-80V/BG PIC32MX695F512LT-80V/BG数据手册

PIC32MX695F512LT-80V/BG封装设计

查看详情并下载
Symbol
Footprint
3D Model
