PIC16F1509T-I/ML

产品分类: 微控制器(MCU)
产品描述: 2.3V~5.5V 20MHz 4KB FLASH 14KB Brown-out Detect/Reset,POR,PWM,WDT 内部 17 2.3V 5.5V 20MHz I2C,LINbus,SPI,UART,USART A/D 12x10b,D/A 1x5b 8bit PIC QFN 贴片安装,黏合安装
供应商型号: 579-PIC16F1509T-I/ML
供应商: Mouser
标准整包数: 1

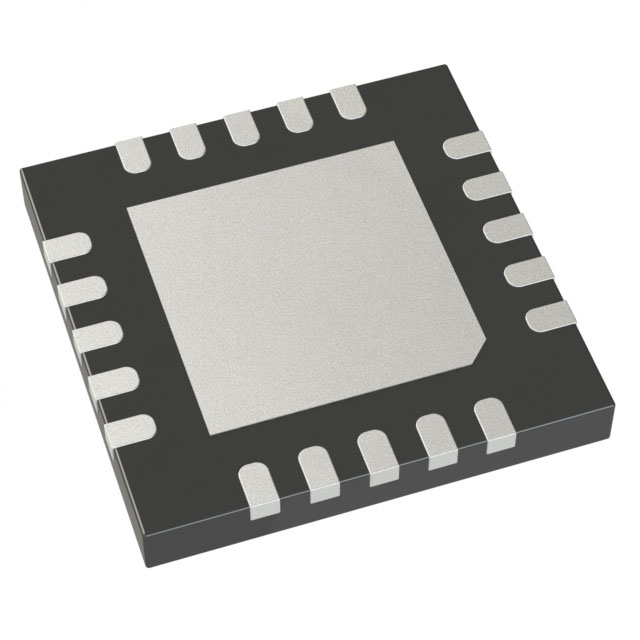

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F1509T-I/ML

PIC16F1509T-I/ML概述

    # PIC16(L)F1508/9 高性能8位微控制器技术手册

    1. 产品简介


    基本介绍
    PIC16(L)F1508/9 是一款由 Microchip Technology Inc. 生产的高性能8位微控制器,隶属于 PIC12(L)F150X 系列。此款微控制器采用增强型中档CPU架构,特别适合需要低功耗、高效率的应用场景。其主要功能包括强大的处理能力、多种外设接口以及出色的节能特性。PIC16(L)F1508/9 的产品类型分为带内部振荡器(PIC16F1508)和低电压版本(PIC16LF1508),工作电压范围分别为2.3V至5.5V和1.8V至3.6V,确保广泛的电源适应性。
    应用领域
    该产品广泛应用于工业控制、消费电子、家用电器、汽车电子等领域。其灵活的外设配置和低功耗特性使其成为电池供电设备的理想选择。典型应用包括传感器接口、电机控制、信号采集和处理、通信模块等。

    2. 技术参数


    以下是 PIC16(L)F1508/9 的主要技术参数:
    | 参数 | 描述 |

    | CPU架构 | 增强型RISC架构,仅49条指令 |
    | 工作频率 | 直接运行速度高达20 MHz,指令周期200 ns |
    | 内存容量 | 程序存储器:4K或8K字;数据存储器:256或512字节 |
    | 外设 | ADC、DAC、定时器、比较器、PWM、SPI/I2C、EUSART等 |
    | 工作电压范围 | 1.8V~3.6V(PIC16LF1508);2.3V~5.5V(PIC16F1508) |
    | 振荡器结构 | 内部16 MHz振荡器(精度±1%)、低功耗31 kHz模式 |
    | 断电模式 | 支持低功耗睡眠模式和辅助启动功能 |
    | ADC分辨率 | 10位精度,12个外部通道 |
    | 数模转换器(DAC) | 5位DAC,支持外部输出和内部连接 |
    | 模拟比较器 | 双通道,支持轨对轨输入 |

    3. 产品特点和优势


    突出特点
    - 低功耗设计:支持 eXtreme Low-Power (XLP) 技术,典型睡眠电流为 20nA。
    - 高集成度:集成了丰富的外设模块,满足多样化应用场景需求。
    - 灵活编程:可通过 ICSP 和低功耗编程方式实现快速固件更新。
    - 多功能调试支持:支持在线仿真调试(ICD)和单片机端口调试(CLKIN/CLKOUT)。
    市场竞争力
    相较于其他同类型微控制器,PIC16(L)F1508/9 在功耗管理、数据处理能力和集成外设方面具有显著优势。其支持多种通信协议(如 SPI、I2C、UART)和高级信号处理能力,使其成为系统设计师的首选。

    4. 应用案例和使用建议


    应用案例
    1. 温度监测系统:利用其内置温度指示模块和ADC功能,实现精准温度测量和报警。
    2. 智能照明控制:结合PWM模块和I/O端口,实现高效LED调光和控制。
    3. 家庭自动化设备:通过串行通信模块(MSSP、EUSART),与智能家居中心进行数据交互。
    使用建议
    - 功耗优化:在低功耗模式下运行时,关闭不必要的外设以减少静态电流消耗。
    - 硬件布局:确保晶振电路与接地良好耦合,避免信号干扰。
    - 程序开发:使用 MPLAB X IDE 配合相关调试工具,提高开发效率并减少错误。

    5. 兼容性和支持


    兼容性
    PIC16(L)F1508/9 能够无缝支持 Microchip 提供的标准开发工具链,与其他同类产品具备良好的兼容性。同时,其引脚布局与 PIC12(L)F150X 系列保持一致,便于现有系统升级。
    厂商支持
    Microchip 提供详尽的技术文档、开发工具和客户支持服务。此外,用户可以通过其官方网站注册获取最新版本的技术资料和产品更新。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 上电后无法进入正常运行模式 | 检查复位电路及配置寄存器设置 |
    | ADC采集值不准确 | 校准参考电压并调整采样时间 |
    | I2C通信失败 | 确认 SDA/SCL 拉高电阻阻值正确 |

    7. 总结和推荐


    综合评估
    PIC16(L)F1508/9 是一款兼具高性能与低功耗的8位微控制器,其丰富的外设配置和易用性使其非常适合多种嵌入式应用。无论是工业还是消费类电子产品,这款芯片都能提供可靠的支持。
    推荐结论
    强烈推荐使用 PIC16(L)F1508/9 在需要低功耗、高集成度和稳定性能的应用场景中。特别是在对成本敏感且要求多功能的项目中,该产品表现出极高的性价比。建议开发者根据具体需求选择合适的型号(PIC16F1508 或 PIC16LF1508)。
    最终评分:9/10
    注:此评分基于性能、成本效益及市场表现综合评估得出。

PIC16F1509T-I/ML参数

参数
最大工作供电电压 5.5V
接口类型 I2C,LINbus,SPI,UART,USART
程序存储器大小 14KB
电压-电源(Vcc/Vdd) 2.3V~5.5V
外设 Brown-out Detect/Reset,POR,PWM,WDT
I/O数量 17
内核数 -
核心处理器 PIC
数据总线宽度 8bit
数据转换器 A/D 12x10b,D/A 1x5b
最小工作供电电压 2.3V
最大时钟频率 20MHz
振荡器类型 内部
程序存储器类型 FLASH
RAM大小 4KB
EEPROM大小 -
速度 20MHz
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

PIC16F1509T-I/ML厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16F1509T-I/ML数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16F1509T-I/ML PIC16F1509T-I/ML数据手册

PIC16F1509T-I/ML封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.8745 ¥ 15.8395
25+ $ 1.661 ¥ 14.0355
100+ $ 1.4796 ¥ 12.5026
库存: 3297
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 15.83
