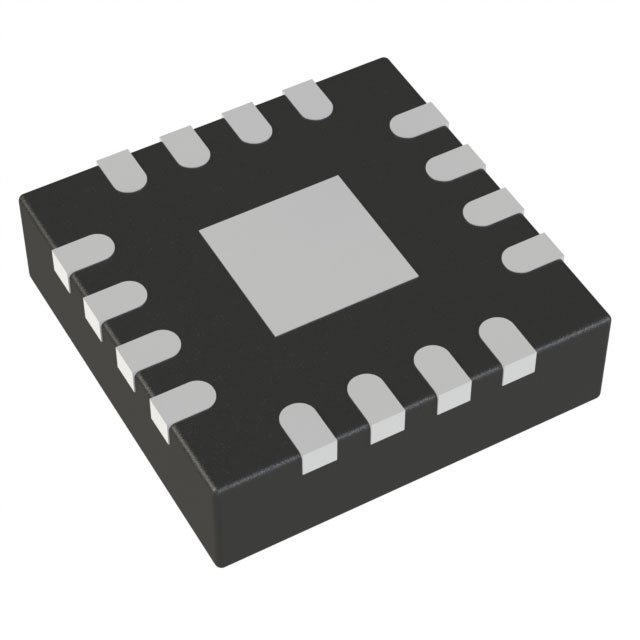

PIC16F506-I/MG

产品分类: 微控制器(MCU)
产品描述: 2V~5.5V 20MHz 4.1875Kbit FLASH 1.5KB POR,WDT 内部 11 2V 5.5V 20MHz A/D 4x8b 8bit PIC QFN 贴片安装
供应商型号: Q-PIC16F506-I/MG
供应商: 期货订购
标准整包数: 120
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F506-I/MG

PIC16F506-I/MG概述

    # PIC12F510/16F506 8-Bit Flash Microcontrollers

    产品简介


    Microchip Technology Inc. 的 PIC12F510 和 PIC16F506 是高性能、低功耗的8位Flash微控制器,专为需要高性价比和紧凑设计的应用而开发。这些微控制器采用了RISC(精简指令集计算机)架构,包含仅33条单字单周期指令。PIC12F510/16F506系列通过内部Flash存储器提供灵活且快速的程序更新能力,使其成为适合个人护理设备、安全系统和远程收发器的理想选择。
    主要特点:
    - 高性能RISC架构,代码密度高。
    - 广泛的应用范围,包括消费电子、工业控制及无线通信。
    - 内置电源复位(POR)、硬件看门狗定时器(WDT)以及可选的振荡器模式。
    - 支持In-Circuit Serial Programming (ICSP),便于现场升级和调试。

    技术参数


    | 参数名称 | 规格值 |

    | 内核 | RISC 8位 |
    | 程序存储器容量 | 1024字节(Flash) |
    | 数据存储器容量 | PIC12F510:38字节;PIC16F506:67字节 |
    | I/O引脚数量 | PIC12F510:6个;PIC16F506:12个 |
    | 振荡器频率 | DC–8MHz晶体振荡器 |
    | 工作电压范围 | 2.0V至5.5V |
    | 温度范围 | 工业级:-40°C 至 +85°C;扩展级:-40°C 至 +125°C |

    产品特点和优势


    特点
    - 灵活性:支持多种振荡器配置,包括内部振荡器(INTOSC)、外部RC振荡器(EXTRC)等。
    - 低功耗:最低工作电流低于175μA @ 2V,待机电流仅为100nA @ 2V。
    - 高集成度:内置高精度ADC模块,适合模拟信号采集应用。

    优势
    - 经济高效:在同类产品中具有极高的成本效益,特别适用于预算有限的项目。
    - 可靠性强:具备编程保护功能,确保知识产权的安全。
    - 开发便捷:配套有全面的开发工具链,涵盖仿真器、编译器及编程器。

    应用案例和使用建议


    典型应用案例
    - 家用电器控制:利用其丰富的IO端口实现按键扫描、LED显示等功能。
    - 电池管理系统:结合高精度ADC对电池电压进行监控,提高系统的稳定性。
    - 便携式医疗设备:适合小型化设计需求,如血糖仪、脉搏血氧仪等。
    使用建议
    为了最大化发挥PIC12F510/16F506的潜力,在设计过程中应注意以下几点:
    - 合理规划电源布局,减少噪声干扰;
    - 针对不同应用场景选择合适的振荡器模式以优化功耗表现;
    - 在复杂的多任务系统中,需谨慎处理中断优先级设置。

    兼容性和支持


    PIC12F510/16F506完全兼容于Microchip提供的全套开发工具生态系统,包括但不限于:
    - MPLAB IDE集成开发环境;
    - C语言编译器;
    - In-Circuit Debugger(ICD);
    - In-Circuit Emulator(ICE)。
    此外,Microchip还提供全球范围内的技术支持服务,帮助客户解决实际遇到的技术难题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开发板无法识别目标芯片 | 确认连接正确并重启开发工具 |
    | 下载失败 | 检查电源状态以及目标板是否处于运行模式 |
    | 看门狗定时器异常触发 | 调整看门狗定时器设置以适应当前应用需求 |

    总结和推荐


    综上所述,PIC12F510/16F506系列8位Flash微控制器凭借其卓越的性能、灵活的操作选项以及良好的性价比,在众多应用场景中展现出强大的竞争力。无论是作为独立处理器还是嵌入式系统的辅助组件,它们都能提供可靠的解决方案。因此,强烈推荐此系列产品用于需要高性能、低功耗且易于开发的设计项目中。

PIC16F506-I/MG参数

参数
I/O数量 11
数据总线宽度 8bit
最大时钟频率 20MHz
核心处理器 PIC
速度 20MHz
最大工作供电电压 5.5V
接口类型 -
数据转换器 A/D 4x8b
最小工作供电电压 2V
电压-电源(Vcc/Vdd) 2V~5.5V
RAM大小 4.1875Kbit
程序存储器类型 FLASH
外设 POR,WDT
振荡器类型 内部
内核数 -
EEPROM大小 -
程序存储器大小 1.5KB
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 托盘

PIC16F506-I/MG厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16F506-I/MG数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16F506-I/MG PIC16F506-I/MG数据手册

PIC16F506-I/MG封装设计

查看详情并下载
Symbol
Footprint
3D Model
