首页  >  产品百科  >  PIC16F1579T-I/GZ

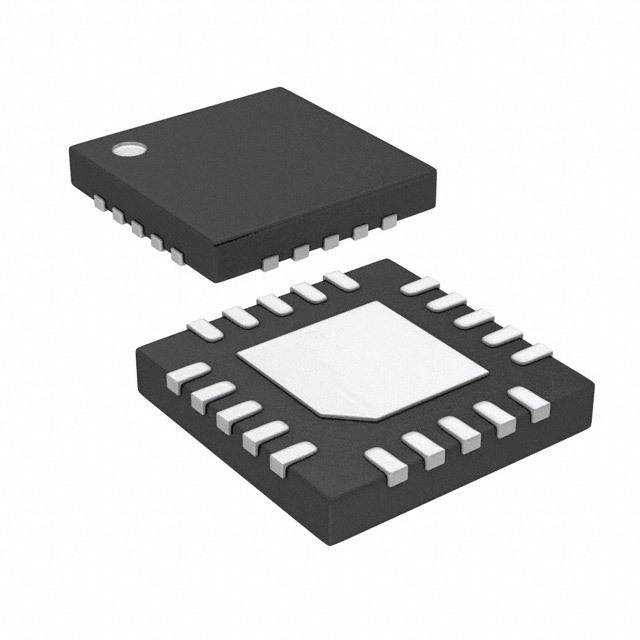

PIC16F1579T-I/GZ

产品分类: 微控制器(MCU)
产品描述: 2.3V~5.5V 32MHz 1KB FLASH 14KB 欠压检测/复位,POR,PWM,WDT 内部 18 2.5V 3.6V 32MHz LINbus,UART,USART A/D 12x10b,D/A 1x5b 8bit PIC QFN 贴片安装 4mm*4mm*480μm
供应商型号: PIC16F1579T-I/GZ
供应商: 国内现货
标准整包数: 1000
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F1579T-I/GZ

PIC16F1579T-I/GZ概述

    PIC16(L)F1574/5/8/9 微控制器技术手册

    产品简介


    PIC16(L)F1574/5/8/9 是Microchip公司生产的微控制器系列,专门设计用于结合16位脉宽调制(PWM)和模拟功能以满足广泛的应用需求。这些微控制器特别适合于需要高分辨率的应用,如LED照明、步进电机、电源供应以及其他通用应用。核心独立外设(如16位PWM、互补波形发生器)、增强型通用同步异步收发器(EUSART)和模拟外设(如ADC、比较器和DAC)使这些微控制器能够实现闭环反馈和通信,适用于多个市场领域。其引脚选择功能允许数字外设的I/O引脚重映射,从而提高灵活性。

    技术参数


    - 核心架构:C编译器优化的RISC架构,指令集包含仅49条指令。
    - 时钟频率:最高32MHz(DC到32MHz时钟输入)。
    - 中断能力:16级深硬件堆栈。
    - 计时器:两个8位定时器,一个16位定时器,通过16位PWM可用四个额外的16位定时器。
    - 电源管理:复位、上电定时器、低功耗掉电复位、可编程看门狗定时器。
    - 内存:最多14KB闪存程序存储器,最多1024字节数据SRAM存储器。
    - 操作特性:电压范围从1.8V至3.6V(PIC16LF1574/5/8/9),或从2.3V至5.5V(PIC16F1574/5/8/9);工业温度范围为-40°C至85°C,扩展温度范围为-40°C至125°C。
    - 低功耗:休眠模式下电流消耗典型值为20nA(1.8V时)。
    - 模拟外设:10位模数转换器(ADC),两个比较器,5位数模转换器(DAC),固定电压参考模块。
    - 数字外设:四个16位PWM,每个PWM带有独立计时器;互补波形发生器(CWG);增强型通用同步异步收发器(EUSART)。

    产品特点和优势


    - 高分辨率PWM:提供四个16位PWM,每个PWM带有独立计时器,适用于高分辨率需求。
    - 多功能:除了PWM外,还配备了多个其他外设,如ADC、DAC和EUSART,使微控制器能够支持多种应用。
    - 灵活的I/O配置:Peripheral Pin Select(PPS)允许I/O引脚重映射,提高系统设计的灵活性。
    - 超低功耗:具有极低的功耗特性,特别是在休眠模式下的电流消耗仅为20nA(1.8V时)。
    - 耐用的Flash数据存储:具备高耐久性的Flash数据存储,128字节的数据存储可进行100,000次擦写周期。

    应用案例和使用建议


    应用案例:这些微控制器适用于多种应用场景,包括LED照明、步进电机控制、电源管理和各种传感器接口。例如,在LED照明中,可以使用四个16位PWM来调节不同LED的亮度和颜色,而无需复杂的外部电路。
    使用建议:
    1. 在设计应用时,充分利用PWM的多功能输出模式,以便更好地适应不同的控制需求。
    2. 利用Peripheral Pin Select(PPS)功能,根据具体需求将I/O引脚重映射,提高系统的灵活性和可维护性。
    3. 考虑到低功耗特性,在设计电池供电系统时优先考虑使用这些微控制器。

    兼容性和支持


    - 兼容性:与Microchip公司的其他电子元器件高度兼容,易于集成到现有系统中。
    - 支持:提供在线文档、技术支持和软件工具,帮助用户快速掌握并使用这些微控制器。

    常见问题与解决方案


    1. 问题:如何启动调试?
    - 解决方法:利用In-Circuit Serial Programming(ICSP)技术通过两个引脚实现程序下载和调试。

    2. 问题:如何降低功耗?
    - 解决方法:通过设置Watchdog定时器和其他低功耗特性,确保在不使用微控制器资源时进入休眠模式。

    总结和推荐


    综合评估:PIC16(L)F1574/5/8/9 系列微控制器提供了强大的功能和灵活的配置选项,特别适合于需要高分辨率PWM和多种外设的应用。其超低功耗特性和丰富的功能使其成为市场上极具竞争力的产品。
    推荐使用:强烈推荐在需要高分辨率PWM控制和多外设集成的项目中使用这些微控制器。对于追求高性能和低功耗的应用,PIC16(L)F1574/5/8/9 是理想的选择。

PIC16F1579T-I/GZ参数

参数
数据转换器 A/D 12x10b,D/A 1x5b
程序存储器类型 FLASH
I/O数量 18
核心处理器 PIC
速度 32MHz
RAM大小 1KB
电压-电源(Vcc/Vdd) 2.3V~5.5V
最小工作供电电压 2.5V
接口类型 LINbus,UART,USART
内核数 -
程序存储器大小 14KB
振荡器类型 内部
最大工作供电电压 3.6V
外设 欠压检测/复位,POR,PWM,WDT
数据总线宽度 8bit
EEPROM大小 -
最大时钟频率 32MHz
长*宽*高 4mm*4mm*480μm
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售

PIC16F1579T-I/GZ厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16F1579T-I/GZ数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16F1579T-I/GZ PIC16F1579T-I/GZ数据手册

PIC16F1579T-I/GZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 12.317
2000+ ¥ 12.099
3000+ ¥ 11.99
库存: 9000
起订量: 1000 增量: 3300
交货地:
最小起订量为:1000
合计: ¥ 12317
