首页  >  产品百科  >  PIC16F15245-E/REB

PIC16F15245-E/REB

产品分类: 微控制器(MCU)
产品描述: 1.8V~5.5V 32MHz 1KB FLASH 14KB Brown-out Detect/Reset,POR,PWM,WDT 内部 17 I2C,LINbus,SPI,UART,USART 8bit PIC VQFN-20 贴片安装
供应商型号: 579-IC16F15245-E/REB
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F15245-E/REB

PIC16F15245-E/REB概述

    # PIC16F15225/45 微控制器技术手册

    产品简介


    PIC16F15225/45微控制器是Microchip公司推出的全功能型嵌入式处理器系列,适用于成本敏感型传感器和实时控制应用。该系列产品涵盖8至44引脚封装,其中PIC16F15225和PIC16F15245为14/20引脚版本,适用于小型化设计需求。核心功能包括10位模数转换器(ADC)、外设引脚选择(PPS)、数字通信接口、定时器和波形发生器等模块。此外,还提供了内存保护分区(MAP)和设备信息区域(DIA),以支持数据保护和引导加载程序开发。
    应用领域:
    - 工业控制
    - 消费电子
    - 家电控制
    - 医疗设备
    - 环境监测

    技术参数


    以下是PIC16F15225/45微控制器的关键技术参数:
    | 参数 | 规格 |

    | 闪存存储容量 | 14K字节 |
    | 数据存储容量 | 1024字节 |
    | 外设引脚选择(PPS) | 支持 |
    | 输入/输出引脚数量 | 12/18引脚 |
    | 模数转换通道数 | 10位分辨率,最多28个外部通道 |
    | 时钟频率范围 | DC-32MHz |
    | 电压范围 | 1.8V至5.5V |
    | 温度范围 | 工业级:-40℃至85℃;扩展级:-40℃至125℃ |
    | 待机电流 | <900nA(典型值) |
    | 工作电流 | <48µA(典型值@32kHz,3V) |

    产品特点和优势


    - 灵活的外设配置:PPS允许用户重新映射数字I/O引脚,提升设计灵活性。
    - 强大的模拟性能:集成10位ADC,提供多达28个外部输入通道,并支持内部参考电压,精度更高。
    - 节能设计:低功耗模式下的典型电流消耗极低,适合电池供电设备。
    - 增强的安全性:通过MAP和DIA实现代码保护和数据安全。
    - 多通信接口:支持多种串行协议,如SPI、I²C、LIN等,满足多样化通信需求。

    应用案例和使用建议


    应用案例
    - 智能家居:作为温湿度传感器节点的核心控制器,利用其丰富的ADC通道收集环境数据并进行处理。
    - 工业自动化:用作PLC系统中的本地控制单元,配合高精度计时器完成电机驱动任务。
    - 医疗设备:用作便携式健康监测设备的主要控制芯片,能够快速响应用户输入并发送结果。
    使用建议
    1. 在使用ADC时,确保正确设置采样时间和触发源,避免因信号不稳定导致的测量误差。
    2. 配置PWM模块时注意占空比范围,结合具体应用调整频率值。
    3. 设备进入Sleep模式后,应合理安排唤醒事件,减少不必要的能耗。

    兼容性和支持


    PIC16F15225/45系列支持主流的开发工具链,包括MPLAB X IDE和MPLAB XC编译器。Microchip官方提供详尽的技术文档及在线技术支持服务,帮助开发者快速上手并解决开发过程中的各类问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 初始化失败 | 检查晶振连接是否正确,重启编程器 |
    | ADC读数异常 | 校准参考电压,调整采样时间 |
    | 内存写入错误 | 检查代码中是否存在非法地址访问 |
    | 外部中断不触发 | 确认中断优先级设置无误,硬件连接正常 |

    总结和推荐


    综上所述,PIC16F15225/45微控制器凭借其卓越的性能、灵活性以及良好的性价比,在诸多领域展现出强大竞争力。对于需要高效能、低功耗的嵌入式系统而言,这是一款值得信赖的选择。因此,强烈推荐给寻求可靠微控制器解决方案的设计工程师们。

PIC16F15245-E/REB参数

参数
程序存储器大小 14KB
程序存储器类型 FLASH
数据总线宽度 8bit
数据转换器 -
EEPROM大小 -
最大工作供电电压 -
最小工作供电电压 -
内核数 -
核心处理器 PIC
外设 Brown-out Detect/Reset,POR,PWM,WDT
I/O数量 17
最大时钟频率 -
速度 32MHz
振荡器类型 内部
电压-电源(Vcc/Vdd) 1.8V~5.5V
RAM大小 1KB
接口类型 I2C,LINbus,SPI,UART,USART

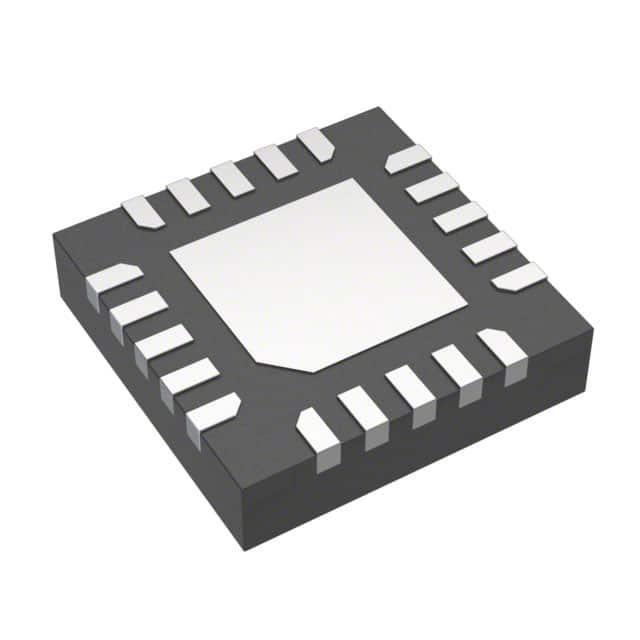

通用封装 VQFN-20
安装方式 贴片安装
零件状态 在售
包装方式 托盘

PIC16F15245-E/REB厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16F15245-E/REB数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16F15245-E/REB PIC16F15245-E/REB数据手册

PIC16F15245-E/REB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.7475 ¥ 6.3164
10+ $ 0.7464 ¥ 6.3067
5390+ $ 0.5565 ¥ 4.7024
10290+ $ 0.5555 ¥ 4.6936
库存: 3495
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.31
直接购买
加入购物车
