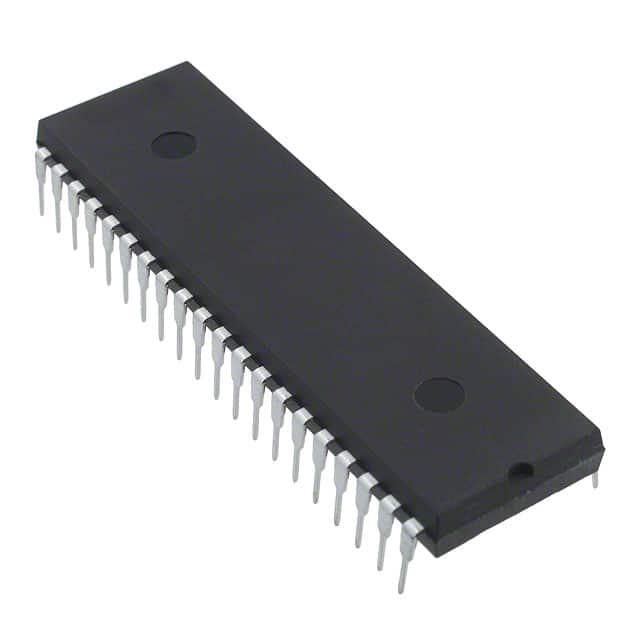

PIC16F877-04E/P

产品分类: 微控制器(MCU)
产品描述: 4V~5.5V 4MHz 2.875KB FLASH 14KB 欠压检测/复位,POR,PWM,WDT 外部 33 2V 5.5V 4MHz I2C,SPI,UART,USART 256 x 8 A/D 8x10b 8bit PIC DIP 通孔安装 52.26mm*13.84mm*3.81mm
供应商型号: 579-PIC16F877-04E/P
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F877-04E/P

PIC16F877-04E/P概述

    # PIC16F87X系列微控制器技术手册解析

    产品简介


    基本介绍
    PIC16F87X系列微控制器是Microchip Technology Inc.推出的高性能嵌入式控制芯片,专为广泛的应用场景设计。该系列微控制器以其高性价比、低功耗和灵活的功能配置著称。其中,PIC16F873/874和PIC16F876/877分别提供4K和8K字节的闪存程序存储器,适配于工业、商业及扩展温度范围的需求。
    主要功能
    1. 高性能RISC CPU架构,指令执行速度高达20 MHz。
    2. 支持多种中断源,多达14个外部中断触发点。
    3. 数据存储器容量大(最大368 x 8位),同时具有闪存EEPROM数据存储功能。
    4. 提供多种外设接口,包括USART、SPI、I²C、定时器模块和模拟输入端口。
    应用领域
    PIC16F87X微控制器适用于消费类电子产品、工业控制设备、汽车电子、医疗仪器、智能家居等领域,适合需要较高性能和多样接口的嵌入式系统开发。

    技术参数


    核心参数
    | 参数 | 值 |

    | 工作频率 | DC - 20 MHz |
    | 指令集 | 35条单字节指令 |
    | 程序存储器容量 | 最大8K x 14位闪存 |
    | 数据存储器容量 | 最大368 x 8位RAM |
    | EEPROM存储器容量 | 最大256 x 8位 |
    | 供电电压 | 2.0V 至 5.5V |
    外围模块性能
    | 参数 | 值 |

    | 中断数量 | 最多14个 |
    | 定时器模块 | 3个独立的定时器模块 |
    | ADC | 10位模数转换器,最多8路输入通道 |
    | USART/SPI/I²C | 支持全双工串行通信协议 |
    | 并行端口 | PSP接口,40/44引脚模式下支持 |
    | 温度范围 | 商业级、工业级、扩展级 |
    特殊功能
    - 内置低功耗模式(Sleep Mode)和看门狗定时器(WDT)。
    - 通过两针支持串行编程(ICSP)和在线调试(ICD)。
    - 支持片上EEPROM数据存储。

    产品特点和优势


    独特功能
    1. 集成化设计:集成了丰富的外围设备,如ADC、USART、SPI等,满足大部分应用需求。
    2. 低功耗性能:典型功耗低至1μA(待机模式),适合电池供电设备。
    3. 灵活性:通过可选的振荡器设置和多组I/O口,实现高度定制化配置。
    4. 增强的安全性:具备闪存代码保护机制,保障知识产权安全。
    市场竞争力
    - 相较同类产品,PIC16F87X提供了更高的存储密度和更强的处理能力。
    - 支持广泛的电压范围(2.0V-5.5V),适配更多电源条件。
    - 在动态性能和静态功耗之间取得良好平衡,适合对效率要求高的应用场景。

    应用案例和使用建议


    典型应用场景
    1. 家用电器控制:利用其丰富的I/O端口和灵活配置,实现家电设备的自动化控制。
    2. 工业监控:结合高精度ADC模块,用于数据采集和实时信号监测。
    3. 通信设备:通过SPI和I²C接口,实现设备间的高效通信。
    使用建议
    1. 优化功耗:在非关键任务时启用睡眠模式以延长设备续航时间。
    2. 确保稳定性:合理配置看门狗定时器,避免系统运行异常。
    3. 扩展功能:结合外部存储扩展内存容量,满足复杂算法需求。

    兼容性和支持


    兼容性
    - PIC16F87X系列支持广泛的外设协议,与其他标准电子元器件兼容。
    - 针对不同封装形式(如PDIP、PLCC、QFP),均可轻松替换或升级。
    支持服务
    - 提供完整的开发文档和参考设计,加速开发周期。
    - 在线技术支持及完善的售后服务保障客户利益。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 系统无法正常启动 | 检查电源电压是否符合规范 |
    | 软件运行缓慢 | 检查程序优化,减少不必要的循环操作 |
    | 外设通信不稳定 | 校准时钟频率,确保同步正确性 |

    总结和推荐


    综合评估
    PIC16F87X系列微控制器凭借其强大的性能、丰富的功能和高可靠性,在嵌入式系统开发领域表现优异。特别是在功耗敏感和空间受限的应用场景中,该系列芯片展现出卓越的竞争优势。
    推荐意见
    强烈推荐给需要高集成度、低功耗和强大外设支持的项目开发者。对于初学者而言,其友好的开发工具和详尽的技术文档也使其成为入门级学习的理想选择。
    通过本文档的解读,您可以更好地理解PIC16F87X系列的特点及其适用范围。如果您正在寻找一款高效能、低成本的微控制器,那么PIC16F87X无疑是一个值得考虑的选择。

PIC16F877-04E/P参数

参数
数据转换器 A/D 8x10b
内核数 -
外设 欠压检测/复位,POR,PWM,WDT
程序存储器类型 FLASH
最大时钟频率 4MHz
I/O数量 33
核心处理器 PIC
RAM大小 2.875KB
最小工作供电电压 2V
接口类型 I2C,SPI,UART,USART
程序存储器大小 14KB
EEPROM大小 256 x 8
速度 4MHz
最大工作供电电压 5.5V
数据总线宽度 8bit
电压-电源(Vcc/Vdd) 4V~5.5V
振荡器类型 外部
长*宽*高 52.26mm*13.84mm*3.81mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装
