PIC32MX220F032BT-I/SO

产品分类: 微控制器(MCU)
产品描述: 2.3V~3.6V 40MHz 8KB FLASH 32KB 欠压检测/复位,DMA,I²S,POR,PWM,WDT 内部 19 2.3V 40MHz I2C,IrDA,LINbus,PMP,SPI,UART,USART,USB OTG A/D 9x10b 32bit MIPS32® M4K™ SOIC-28 贴片安装
供应商型号: 579-32MX220F032BTISO
供应商: Mouser
标准整包数: 1

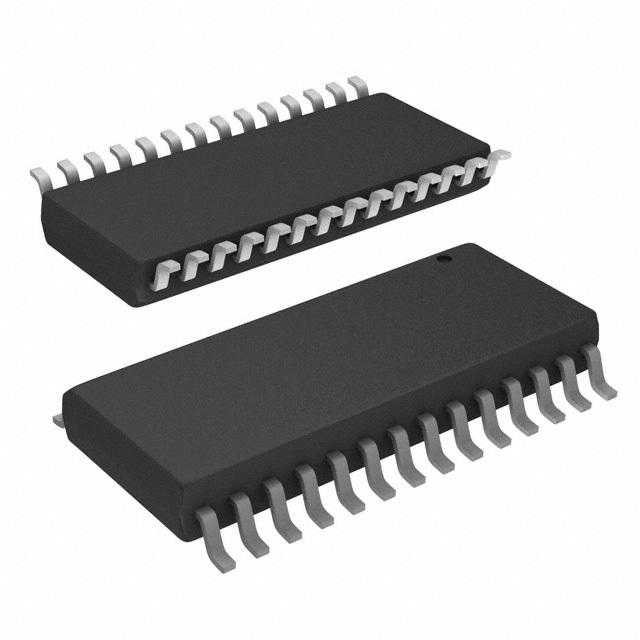

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC32MX220F032BT-I/SO

PIC32MX220F032BT-I/SO概述

    PIC32MX1XX/2XX 28/36/44-PIN FAMILY: 全面解析

    1. 产品简介


    PIC32MX1XX/2XX 是 Microchip Technology 推出的一系列高性能、高集成度的 32 位微控制器(MCU)。这一系列产品涵盖了从 16 KB 到 256 KB 的闪存选项,以及高达 64 KB 的 SRAM,具有卓越的核心性能和丰富的外设接口。PIC32MX 系列专为音频和图形处理、USB 通信及高级模拟功能设计,适用于多种嵌入式应用领域,如工业控制、消费电子产品、智能家居和汽车电子等。
    该系列 MCU 提供三种封装类型(28 引脚、36 引脚、44 引脚)以及不同的引脚配置,适用于紧凑型设计需求。同时,PIC32MX 提供灵活的 I/O 映射能力,支持硬件重映射功能,可实现高度定制化的硬件配置。

    2. 技术参数


    以下是 PIC32MX1XX/2XX 系列的技术参数摘要:
    | 参数类别 | 指标 |

    | 工作电压 | 2.3V 至 3.6V |
    | 温度范围 | -40°C 至 +85°C 或 -40°C 至 +105°C |
    | 核心频率 | 最高 50 MHz(单周期 MAC 支持) |
    | 代码效率 | MIPS16e 模式下,代码大小减少 40% |
    | 存储容量 | 16 KB 至 256 KB Flash,16 KB 至 64 KB SRAM |
    | 时钟管理 | 内部 0.9% 精度振荡器,PLL 和外部时钟支持 |
    | 电源管理 | 低功耗模式(Sleep 和 Idle),典型动态电流 0.5 mA/MHz |
    | 数字外设 | USB OTG、I²C、SPI、UART、PMP、PWM、DMA |
    | 模拟外设 | 10 位 ADC(最高 1.1 MSPS)、CTMU 容性触控传感器、多个模拟比较器 |
    | 时钟分辨率 | 1ns 时间测量精度 |

    3. 产品特点和优势


    PIC32MX1XX/2XX 系列具备多项显著优势,使其在市场中脱颖而出:
    - 高效能核心:支持 MIPS32® M4K® 架构,提供高达 83 DMIPS 的计算性能。
    - 多功能外设集成:集成了丰富的通信接口(USB、I²C、SPI、UART)和高级模拟模块(ADC、CTMU、DAC)。
    - 灵活性和可扩展性:支持硬件重映射功能,可通过编程重新配置 I/O 引脚。
    - 卓越功耗管理:低功耗模式配合高效的电源管理单元,延长电池寿命。
    - 可靠性与安全:内置失效保护时钟监控(FSCM)和独立看门狗定时器,确保系统稳定运行。

    4. 应用案例和使用建议


    PIC32MX 系列 MCU 在以下领域得到了广泛应用:
    - 音频处理:通过 I²S 和 DSP 模式支持高质量音频信号传输,适合音箱、耳机等设备。
    - 消费电子:用于智能家电(如冰箱、洗衣机)的控制模块。
    - 工业自动化:提供多路 ADC 和比较器功能,满足工业级实时监测需求。
    - 汽车电子:符合 AEC-Q100 Grade 2 认证标准,可用于车载仪表盘和辅助驾驶系统。
    使用建议:
    - 对于需要低功耗的便携式设备,可以结合 Sleep 模式优化功耗。
    - 开发过程中利用在线调试工具(JTAG)进行代码烧录和调试,提升开发效率。
    - 针对高精度时间测量场景,可启用 CTMU 功能,例如触摸屏按键检测。

    5. 兼容性和支持


    PIC32MX1XX/2XX 系列支持与其他 Microchip MCU 和外围设备无缝协作,确保系统兼容性。此外,Microchip 提供全面的技术支持服务,包括参考设计文档、样例代码、开发工具链(MPLAB X IDE)以及在线社区支持,帮助用户快速上手。

    6. 常见问题与解决方案


    以下是一些常见的用户问题及其解决方法:
    - 问题:芯片无法正常启动。
    原因:初始化程序未正确设置。
    解决:检查复位引脚配置,确保所有关键外设已启用。
    - 问题:ADC 数据异常。
    原因:输入信号过载。
    解决:降低采样速率或调整输入范围。
    - 问题:USB 通信失败。
    原因:时钟同步问题。
    解决:重新配置 PLL 设置并测试。

    7. 总结和推荐


    PIC32MX1XX/2XX 系列是目前市面上性能卓越且性价比高的 32 位微控制器。它凭借强大的核心性能、丰富的外设配置和灵活的设计方案,在嵌入式开发中占据领先地位。无论是入门级还是专业级项目,这款 MCU 都是一个值得信赖的选择。
    推荐理由:
    - 高效的代码执行能力。
    - 多种封装选择,适应不同 PCB 设计需求。
    - 微信友好的开发环境和完善的生态系统。
    总结:如果您正在寻找一款兼顾性能与成本的 32 位 MCU,PIC32MX1XX/2XX 系列无疑是最佳选择之一。

PIC32MX220F032BT-I/SO参数

参数
程序存储器类型 FLASH
核心处理器 MIPS32® M4K™
内核数 -
RAM大小 8KB
I/O数量 19
数据总线宽度 32bit
速度 40MHz
振荡器类型 内部
接口类型 I2C,IrDA,LINbus,PMP,SPI,UART,USART,USB OTG
程序存储器大小 32KB
最小工作供电电压 2.3V
EEPROM大小 -
电压-电源(Vcc/Vdd) 2.3V~3.6V
最大工作供电电压 -
外设 欠压检测/复位,DMA,I²S,POR,PWM,WDT
数据转换器 A/D 9x10b
最大时钟频率 40MHz
通用封装 SOIC-28
安装方式 贴片安装
零件状态 在售

PIC32MX220F032BT-I/SO厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC32MX220F032BT-I/SO数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC32MX220F032BT-I/SO PIC32MX220F032BT-I/SO数据手册

PIC32MX220F032BT-I/SO封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1600+ $ 2.856 ¥ 23.9618
库存: 0
起订量: 1600 增量: 1
