PIC18F1320-I/SS

产品分类: 微控制器(MCU)
产品描述: Microchip PIC18F系列单片机, PIC内核, 20针, SSOP封装, 0CAN通道
供应商型号: 1084333
供应商: 海外现货
标准整包数: 1

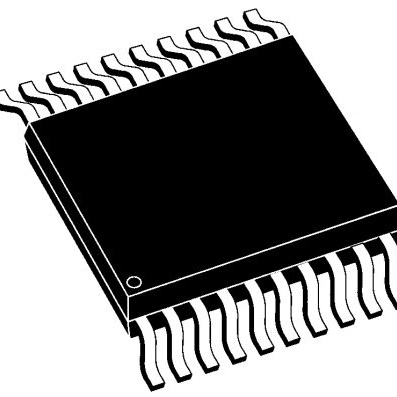

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC18F1320-I/SS

PIC18F1320-I/SS概述


    产品简介


    Microchip Technology Inc. 的 PIC18F1220 和 PIC18F1320 是高性能增强型闪存微控制器,专为高效率、低功耗的应用而设计。这两种型号的主要区别在于闪存容量(4 KB 和 8 KB),但它们都提供了增强的 Flash 程序存储器,适用于需要高耐久性和可靠性的应用场合。

    技术参数


    - 处理器速度:DC - 40 MHz
    - 程序存储器:PIC18F1220 (4096 字节),PIC18F1320 (8192 字节)
    - 指令集:75 条指令
    - 数据存储器:256 字节
    - 数据 EEPROM 存储器:256 字节
    - I/O 端口:Ports A, B
    - 中断源:15 个
    - 定时器模块:4 个
    - A/D 转换器通道数:7 个
    - 封装形式:18-pin SDIP, 18-pin SOIC, 20-pin SSOP, 28-pin QFN

    产品特点和优势


    1. 多种运行模式:提供运行、空闲和睡眠模式,可根据不同需求选择最优模式,显著降低功耗。
    2. 灵活的时钟选项:内置多种晶体和外部时钟模式,以及高达 25 MHz 的晶体频率选项,满足不同应用需求。
    3. 自我编程能力:支持内部软件控制的程序存储器写入,便于现场升级。
    4. 多功能外设:增强型 CCP 模块支持多输出模式,可用于驱动半桥和全桥电路;增强型 USART 模块支持多种通信协议。
    5. 数据存储器高耐久性:程序存储器和数据 EEPROM 均能支持超过 100,000 擦写周期,数据保留时间超过 40 年。

    应用案例和使用建议


    应用案例
    - 汽车电子产品:由于其低功耗和高可靠性,非常适合用于汽车仪表盘和传感器控制系统。
    - 工业自动化:可用于工业控制器和人机界面设备,如电机驱动、PLC 系统等。
    - 家用电器:适用于智能家电,如冰箱、洗衣机等,可以有效提升能效和响应速度。
    使用建议
    - 在低功耗应用中,优先使用低功耗模式(如 SECRUN 或 SECIDLE),以延长电池寿命。
    - 利用内部振荡器作为备用时钟源,确保在主时钟失效时仍能保持系统稳定运行。
    - 使用 EEPROM 自我编程能力,在设备部署后通过软件更新实现功能扩展。

    兼容性和支持


    - PIC18F1220 和 PIC18F1320 支持多种封装形式,方便集成到不同类型的电路板上。
    - Microchip 提供全面的技术支持,包括开发工具(如 MPLAB IDE)和文档资源,帮助用户快速上手和调试。

    常见问题与解决方案


    1. 如何进入低功耗模式?
    - 通过编写代码调用特定的寄存器(如 PWRCON 寄存器),将 CPU 置为低功耗状态。

    2. 如何实现代码自更新?
    - 使用 Bootloader 区域的程序空间,通过内部 RAM 将新代码写入指定的程序区域。

    3. 如何配置不同的时钟源?
    - 通过配置 OSCCON 和 ADCON 寄存器,可以选择不同的晶体或外部时钟源。

    总结和推荐


    PIC18F1220 和 PIC18F1320 微控制器凭借其出色的性能和丰富的功能,在多个领域展现出强大的竞争力。其高耐久性、低功耗以及灵活的配置选项使其成为众多高要求应用的理想选择。我们强烈推荐这些产品,尤其是在那些需要高度可靠性和低功耗的场合。如果您需要进一步的支持或文档,请访问 Microchip 官方网站以获取更多资源。

PIC18F1320-I/SS参数

参数
振荡器类型 内部
程序存储器大小 8KB
数据总线宽度 8bit
最大时钟频率 40MHz
数据转换器 A/D 7x10b
程序存储器类型 FLASH
接口类型 UART,USART
速度 40MHz
核心处理器 PIC
电压-电源(Vcc/Vdd) 4.2V~5.5V
最大工作供电电压 5.5V
I/O数量 16
RAM大小 2KB
EEPROM大小 256 x 8
内核数 -
最小工作供电电压 2V
外设 Brown-out Detect/Reset,LVD,POR,PWM,WDT
长*宽*高 7.2mm*5.3mm*1.75mm
通用封装 SSOP-20
安装方式 贴片安装
零件状态 在售
包装方式 管装

PIC18F1320-I/SS厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC18F1320-I/SS数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC18F1320-I/SS PIC18F1320-I/SS数据手册

PIC18F1320-I/SS封装设计

查看详情并下载
Symbol
Footprint
3D Model
