PIC18LF47K40-I/ML

产品分类: 微控制器(MCU)
产品描述: 1.8V~3.6V 64MHz 3.6KB FLASH 128KB Brown-out Detect/Reset,LVD,POR,PWM,WDT 内部 36 5.5V 64MHz I2C,LINbus,SPI,UART,USART 1 x 8 A/D 35x10b,D/A 1x5b 8bit PIC QFN 贴片安装
供应商型号: PIC18LF47K40-I/ML-ND
供应商: Digi-Key
标准整包数: 1

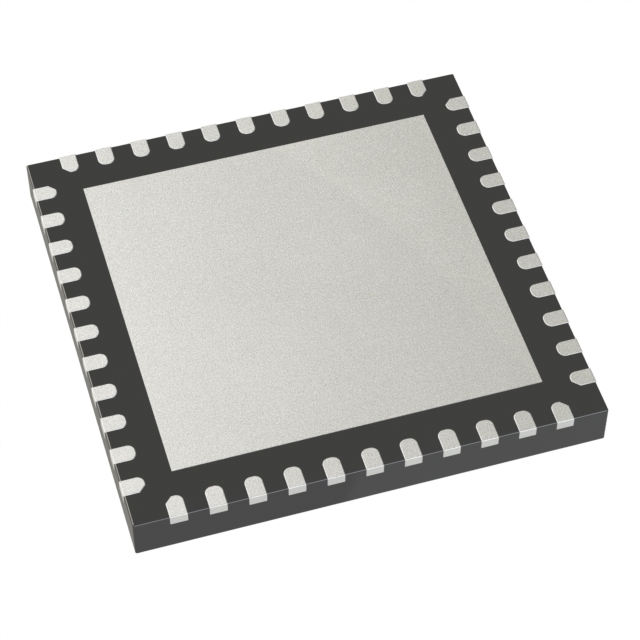

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC18LF47K40-I/ML

PIC18LF47K40-I/ML概述

    PIC18(L)F27/47K40 微控制器技术手册解析

    产品简介


    PIC18(L)F27/47K40微控制器是Microchip公司推出的系列低功耗高性能微控制器。这些微控制器提供了多种类型的模拟和数字外设,例如电容感应技术、核心独立外围设备和通信接口。它们广泛应用于各类通用和低功耗的应用场合。设备有28/40/44引脚配置版本,分别适用于不同尺寸和引脚需求的设计。

    技术参数


    - 工作电压范围:1.8V到3.6V(PIC18LF27/47K40);2.3V到5.5V(PIC18F27/47K40)
    - 温度范围:工业级:-40°C到85°C;扩展级:-40°C到125°C
    - 内存:128KB程序闪存;3728字节数据SRAM;1024字节数据EEPROM
    - 时钟频率:最高可达64MHz
    - 电源管理:支持Doze、Idle和Sleep模式,具备低功耗特性
    - 处理器架构:RISC架构,可编程2级中断优先级,硬件堆栈深度可达31级

    产品特点和优势


    - 高效能低功耗:采用XLP技术,休眠状态下典型功耗仅为50nA,工作电流为32uA/MHz。
    - 丰富的外围设备:内置多个定时器、PWM、CAPCOM模块以及多种通信接口(如USART、SPI、I2C等),适合复杂的控制和通信任务。
    - 核心独立外围设备:包括互补波形发生器、窗口看门狗定时器、循环冗余校验和存储器扫描等功能,提高了设计灵活性并降低了系统成本。
    - 触控传感技术:集成高精度ADC,支持自动化的触摸感应计算,提高了用户界面的响应性和可靠性。

    应用案例和使用建议


    - 工业自动化:通过高精度的ADC和多种通信接口,可以用于工业自动化系统的数据采集和控制。
    - 智能家居:利用其触控传感技术和低功耗特性,适合作为智能家居系统中的控制单元。
    - 医疗设备:由于其高度集成且低功耗的特性,适合应用于医疗监测设备中。
    使用建议:
    - 设计时要充分考虑设备的工作电压范围,确保符合应用场景的需求。
    - 利用XLP技术优化电源管理,提高系统整体效率。

    兼容性和支持


    - 支持多种封装形式,包括28/40/44引脚的PDIP、UQFN、TQFP等。
    - 提供丰富的软件开发工具和文档支持,方便开发者进行二次开发和调试。

    常见问题与解决方案


    1. 问题:休眠模式下功耗过高
    - 解决方案:检查系统是否正确进入休眠模式,并确保所有不必要的外设已经关闭以减少功耗。
    2. 问题:数据传输不稳定
    - 解决方案:检查通信接口设置,确保波特率、奇偶校验等配置正确无误。

    总结和推荐


    PIC18(L)F27/47K40微控制器以其高性能、低功耗以及丰富的外设配置,在多种应用场合中表现出色。特别是其在工业自动化、智能家居及医疗设备等领域中的应用潜力巨大。对于需要高度集成和灵活设计的项目,强烈推荐选用此款微控制器。总体而言,该产品具有较高的性价比和广泛的应用前景。

PIC18LF47K40-I/ML参数

参数
接口类型 I2C,LINbus,SPI,UART,USART
最大工作供电电压 5.5V
振荡器类型 内部
核心处理器 PIC
数据转换器 A/D 35x10b,D/A 1x5b
最小工作供电电压 -
速度 64MHz
RAM大小 3.6KB
程序存储器大小 128KB
程序存储器类型 FLASH
内核数 -
EEPROM大小 1 x 8
I/O数量 36
最大时钟频率 64MHz
外设 Brown-out Detect/Reset,LVD,POR,PWM,WDT
电压-电源(Vcc/Vdd) 1.8V~3.6V
数据总线宽度 8bit
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,管装

PIC18LF47K40-I/ML厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC18LF47K40-I/ML数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC18LF47K40-I/ML PIC18LF47K40-I/ML数据手册

PIC18LF47K40-I/ML封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 20.8108
25+ ¥ 19.121
100+ ¥ 17.3423
库存: 1713
起订量: 66 增量: 0
交货地:
最小起订量为:25
合计: ¥ 478.02
