首页  >  产品百科  >  PIC16LF1825-I/SL

PIC16LF1825-I/SL

产品分类: 微控制器(MCU)
产品描述: Microchip PIC16F系列单片机, PIC内核, 14针, SOIC封装, 0CAN通道
供应商型号: 1651990
供应商: 海外现货
标准整包数: 57

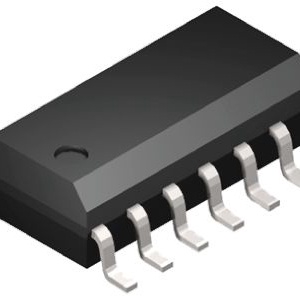

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16LF1825-I/SL

PIC16LF1825-I/SL概述

    高性能RISC微控制器:PIC16(L)F1825/9

    产品简介


    Microchip Technology Inc.推出的PIC16(L)F1825/9是一款高性能的RISC(精简指令集计算机)微控制器。这款微控制器具备精简指令集,共有49条指令,执行速度快,工作频率可达32 MHz。PIC16(L)F1825/9在多种应用领域都有广泛的用途,如工业控制、家电控制、汽车电子和消费电子产品等。

    技术参数


    - 工作频率:直流到32 MHz
    - 指令周期:直流到125纳秒
    - 程序存储器:最多16 KB线性地址空间
    - 数据存储器:最多1024字节线性地址空间
    - 中断能力:自动上下文保存
    - 硬件堆栈:16级深,可选溢出/欠流复位
    - 时钟模式:四种晶体模式,三重外部时钟模式,4倍相锁环
    - 低功耗管理:睡眠模式下的电流消耗为20 nA(典型值),时钟监测器确保安全关机
    - 模拟特性:
    - 10位分辨率的ADC模块,多达12个通道
    - 两个轨对轨模拟比较器,带软件可调迟滞
    - 固定电压参考模块提供1.024V、2.048V和4.096V输出
    - I/O特性:高达17个I/O引脚,支持高电流(最高25 mA)
    - 外围设备:增强型定时器1,多个定时器,2个捕获/比较/PWM模块,2个增强型捕获/比较/PWM模块,最多两个主同步串行端口(MSSP)支持SPI和I2C协议,增强型通用同步异步收发器(EUSART)模块

    产品特点和优势


    PIC16(L)F1825/9具有多种独特功能和优势。其灵活的时钟结构允许多种振荡器配置,使其能够在不同应用场景中表现出色。强大的模拟模块提供了高效的信号处理能力,使其在需要高精度测量的应用中脱颖而出。此外,它的极端低功耗管理使其成为电池供电设备的理想选择。

    应用案例和使用建议


    - 工业自动化:用于实现高效的数据采集和控制系统。建议在设置时考虑电源管理和信号干扰防护。
    - 家用电器:适合应用于家庭自动化系统,如智能恒温器。建议通过集成温湿度传感器提高系统的准确性。
    - 汽车电子:适用于汽车控制单元,如车身电子模块。建议利用其丰富的I/O资源来实现多传感器数据采集。

    兼容性和支持


    - 兼容性:PIC16(L)F1825/9与各种外部设备和组件高度兼容,便于集成到现有系统中。
    - 支持:Microchip提供全面的技术支持和文档资源,包括详细的开发手册和在线技术支持服务。

    常见问题与解决方案


    - Q: 如何正确设置时钟源?
    - A: 根据具体应用需求选择合适的时钟模式,并参考技术手册中的时钟设置指南。
    - Q: 如何优化功耗管理?
    - A: 利用器件的休眠模式,并合理安排中断和任务调度以减少功耗。
    - Q: 如何实现精确的ADC转换?
    - A: 配置适当的采样率和转换时间,确保输入信号的稳定性和准确性。

    总结和推荐


    总体而言,PIC16(L)F1825/9凭借其卓越的性能和广泛的应用范围,是电子控制系统设计的理想选择。其灵活的架构和丰富的外设使其在众多应用场景中表现出色。强烈推荐此产品给需要高性能、低功耗微控制器的设计工程师和制造商。

PIC16LF1825-I/SL参数

参数
最大工作供电电压 3.6V
振荡器类型 内部
数据转换器 A/D 8x10b
速度 32MHz
外设 Brown-out Detect/Reset,POR,PWM,WDT
电压-电源(Vcc/Vdd) 1.8V~3.6V
接口类型 I2C,LINbus,SPI,UART,USART
最大时钟频率 32MHz
内核数 -
程序存储器大小 14KB
I/O数量 11
核心处理器 PIC
最小工作供电电压 1.8V
程序存储器类型 FLASH
EEPROM大小 256 x 8
RAM大小 1KB
数据总线宽度 8bit
长*宽*高 8.65mm(长度)*3.9mm(宽度)
通用封装 SOIC-14
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,管装

PIC16LF1825-I/SL厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16LF1825-I/SL数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16LF1825-I/SL PIC16LF1825-I/SL数据手册

PIC16LF1825-I/SL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
57+ ¥ 12.5902
114+ ¥ 12.0815
570+ ¥ 11.8393
库存: 330
起订量: 57 增量: 0
交货地:
最小起订量为:57
合计: ¥ 717.64
直接购买
加入购物车
