首页  >  产品百科  >  DSPIC33EV128GM004-E/P8

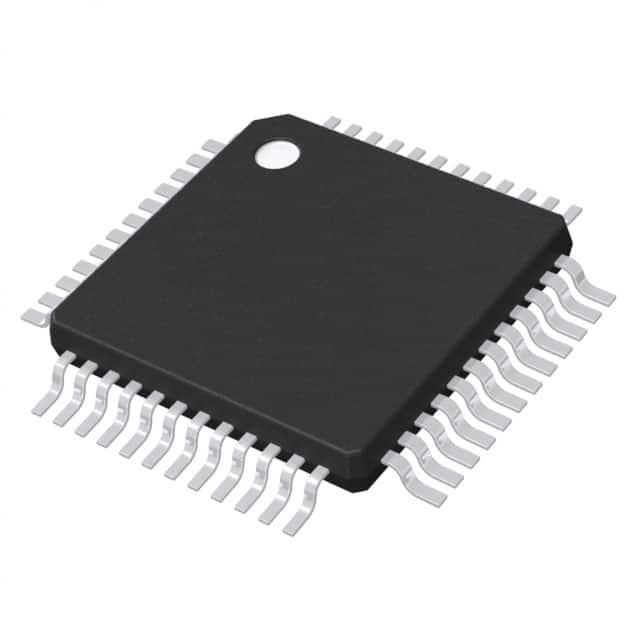

DSPIC33EV128GM004-E/P8

产品分类: 微控制器(MCU)
产品描述: 4.5V~5.5V 60MHz 8KB FLASH 128KB Brown-out Detect/Reset,DMA,POR,PWM,WDT 内部 35 1 4.5V 5.5V 70MHz I2C,IrDA,LINbus,SPI,UART,USART A/D 24x10/12b; D/A 1x7b 16bit dsPIC TQFP-48 贴片安装
供应商型号: DSPIC33EV128GM004-E/P8
供应商: 国内现货
标准整包数: 1000
MICROCHIP TECHNOLOGY 微控制器(MCU) DSPIC33EV128GM004-E/P8

DSPIC33EV128GM004-E/P8概述


    产品简介


    dsPIC33EVXXXGM00X/10X 系列数字信号控制器(DSC)
    dsPIC33EVXXXGM00X/10X 系列是 Microchip Technology 推出的一款高性能数字信号控制器,专为各种应用领域设计,如电源管理、电机控制、汽车系统、工业自动化等。本系列 DSC 集成了先进的 CPU 架构、多种定时器和通信接口,以及强大的模拟功能,适用于需要高精度和高效率的应用场合。

    技术参数


    - 核心: 16 位 dsPIC33E CPU
    - 工作电压: 4.5V 至 5.5V
    - 温度范围:
    - 0°C 至 +85°C:高达 70 MIPS
    - -40°C 至 +125°C:高达 60 MIPS
    - -40°C 至 +150°C:高达 40 MIPS
    - 时钟管理:
    - 内部低功耗 RC (LPRC) – 32 kHz
    - 内部快速 RC (FRC) – 7.37 MHz
    - 备份快速 RC (BFRC) – 7.37 MHz
    - 可编程 PLL 和时钟源
    - 失效安全时钟监测 (FSCM)
    - 电源管理:
    - 低功耗模式(睡眠、空闲和减速)
    - 动态电流低至 0.5 mA/MHz(典型值)
    - 典型的 IPD 电流为 50 µA(+25°C)
    - PWM 支持:
    - 最多六个脉宽调制 (PWM) 输出(三个生成器)
    - 主时间基准输入允许从内部/外部同步时间基准
    - 7.14 ns 的 PWM 分辨率
    - 支持 DC/DC、AC/DC、逆变器、功率因数校正 (PFC) 和照明应用
    - 支持无刷直流 (BLDC)、永磁同步电机 (PMSM)、交流感应电机 (ACIM) 和开关磁阻电机 (SRM)

    产品特点和优势


    dsPIC33EVXXXGM00X/10X 系列具备以下独特功能和优势:
    - 高性能 CPU 架构:16 位 dsPIC33E CPU 提供高效能和高效率。
    - 灵活的时钟管理:多个时钟源可选,包括内部 RC 时钟和 PLL,确保系统的稳定性和可靠性。
    - 强大的模拟功能:集成的 ADC 模块和灵活的触发源,支持多种模拟输入和高速转换。
    - 丰富的外设:包括多个定时器、比较器、输入捕获和输出比较模块,满足不同应用场景的需求。
    - 宽泛的工作环境:可在广泛的温度范围内工作,保证在极端环境下也能正常运行。
    - 低功耗:多种低功耗模式和高效的电流管理,适合电池供电设备和低功耗应用。

    应用案例和使用建议


    应用案例:
    1. 电机控制:该系列 DSC 在电机驱动应用中表现优异,可用于 BLDC、PMSM、ACIM 和 SRM 的控制。
    2. 电源管理:广泛应用于 DC/DC、AC/DC 转换器,以及 PFC 等功率电子领域。
    3. 汽车应用:符合 AEC-Q100 标准,适用于 LIN/J2602 总线和单边沿 nibble 传输 (SENT)。
    使用建议:
    1. 配置时钟源:根据具体应用需求选择合适的时钟源,确保系统稳定可靠。
    2. 电源管理优化:利用多种低功耗模式,在不牺牲性能的前提下延长设备寿命。
    3. 模拟功能调优:根据需要配置 ADC 和 DAC 参数,确保模拟信号的准确捕捉和处理。

    兼容性和支持


    - 兼容性:dsPIC33EVXXXGM00X/10X 系列支持多种通信接口,如 UART、SPI 和 I2C,能够与大多数标准协议兼容。
    - 支持和维护:Microchip Technology 提供详尽的技术文档和开发工具,包括 ICD-3 在电路调试器,以及 MPLAB X 集成开发环境。此外,厂商还提供在线技术支持和客户支持服务。

    常见问题与解决方案


    - Q: 设备在低温环境下无法启动?
    - A: 检查电源电压是否在规定的范围内,并确保温度监测和保护电路正常工作。如有必要,更换失效的安全时钟监测 (FSCM) 组件。

    - Q: PWM 输出不稳定?
    - A: 检查 PWM 参数设置,特别是死区时间和时钟频率。确保时间基准输入同步正确,以获得稳定的 PWM 输出。
    - Q: 设备功耗过高?
    - A: 利用低功耗模式,合理设置休眠和空闲模式的时间。此外,优化代码以减少不必要的操作,如执行 NOP 字符串。

    总结和推荐


    dsPIC33EVXXXGM00X/10X 系列数字信号控制器以其高性能、丰富的功能和良好的兼容性,在各类嵌入式系统和工业应用中表现出色。其独特的功能和优势使其成为市场上极具竞争力的产品。鉴于其广泛的应用范围和卓越的表现,我们强烈推荐使用这一系列数字信号控制器来满足各种复杂和高性能的应用需求。

DSPIC33EV128GM004-E/P8参数

参数
电压-电源(Vcc/Vdd) 4.5V~5.5V
振荡器类型 内部
最大工作供电电压 5.5V
速度 60MHz
数据总线宽度 16bit
最小工作供电电压 4.5V
I/O数量 35
程序存储器大小 128KB
外设 Brown-out Detect/Reset,DMA,POR,PWM,WDT
RAM大小 8KB
数据转换器 A/D 24x10/12b; D/A 1x7b
EEPROM大小 -
接口类型 I2C,IrDA,LINbus,SPI,UART,USART
程序存储器类型 FLASH
最大时钟频率 70MHz
内核数 1
核心处理器 dsPIC
通用封装 TQFP-48
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装,托盘

DSPIC33EV128GM004-E/P8厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

DSPIC33EV128GM004-E/P8数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY DSPIC33EV128GM004-E/P8 DSPIC33EV128GM004-E/P8数据手册

DSPIC33EV128GM004-E/P8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 40.1715
2000+ ¥ 39.4605
3000+ ¥ 39.105
库存: 2000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 40171.5
