首页  >  产品百科  >  PIC16HV753-I/SL

PIC16HV753-I/SL

产品分类: 微控制器(MCU)
产品描述: 2V~5V 20MHz 1KB FLASH 3.5KB Brown-out Detect/Reset,POR,PWM,WDT 内部 11 2V 5.5V 20MHz USB A/D 8x10b,D/A 1x9b 8bit PIC SOIC-14 贴片安装 8.65mm(长度)*3.9mm(宽度)
供应商型号: Q-PIC16HV753-I/SL
供应商: 期货订购
标准整包数: 57

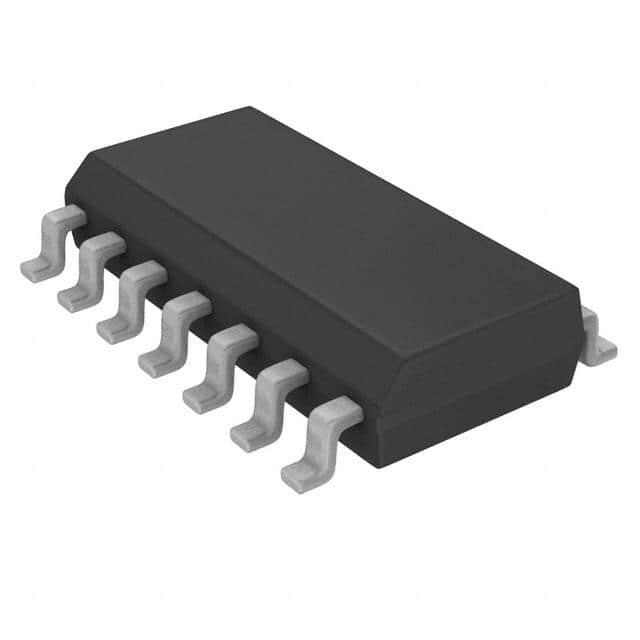

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16HV753-I/SL

PIC16HV753-I/SL概述

    文章标题:PIC16F753/HV753 高性能8位微控制器技术详解

    1. 产品简介


    PIC16F753/HV753 是一款由Microchip公司设计的高性能8位微控制器(MCU),具有丰富的集成外设和极低功耗特性。这款微控制器集成了精简指令集(RISC)架构,支持快速响应和高效编程能力。其主要功能包括高性能CPU、多通道模拟输入/输出模块、数字信号转换模块及强大的中断控制能力,非常适合工业控制、家用电器、消费电子和嵌入式系统等领域。

    2. 技术参数


    以下为PIC16F753/HV753的关键技术参数:
    - 处理器架构:高效率8位RISC CPU,仅需学习35条指令。
    - 时钟频率:直流至20 MHz,指令周期最快可达200纳秒。
    - 存储容量:2048字节程序存储器(Flash),128字节数据SRAM。
    - 供电电压范围:
    - PIC16F753:2.0V~5.5V
    - PIC16HV753:2.0V~自定义(含5V稳压功能)
    - 核心特性:集成内部振荡器,精度±1%,支持软件可调频(8MHz、4MHz、1MHz或31kHz);具备高可靠性复位(POR/BOR)、看门狗定时器(WDT)及断电睡眠模式。
    - 外设资源:
    - 模拟比较器:2个高速比较器模块。
    - ADC模块:10位分辨率,8个外部通道及2个内部参考电压通道。
    - DAC模块:9位分辨率,全范围输出。
    - CCP模块:支持捕获、比较和PWM操作。
    - 定时器:多种定时/计数器组合,满足各种应用场景需求。
    - 封装形式:14引脚PDIP/SOIC/TSSOP,16引脚QFN封装。

    3. 产品特点和优势


    PIC16F753/HV753 具备以下显著特点:
    - 低功耗设计:典型休眠电流仅为50nA,低至2.0V时典型运行电流为11μA。
    - 高集成度:片上集成多种模块,简化外围电路设计。
    - 宽电压范围支持:适用于广泛的工作环境,适合工业和汽车应用。
    - 强保护功能:支持代码保护机制和灵活的断电重置选项,确保系统稳定性和安全性。
    - 丰富的调试支持:可通过两个引脚实现串行在线编程(ICSP™)和在线调试(ICD)。

    4. 应用案例和使用建议


    PIC16F753/HV753 可广泛应用于多个领域,以下是典型应用场景及使用建议:
    - 家用电器控制:
    - 推荐使用ADC模块采集传感器数据,结合DAC生成输出信号。
    - 建议在休眠模式下减少功耗,提升设备电池续航能力。

    - 工业自动化:
    - 使用比较器和PWM模块实现精确的电机控制。
    - 确保配置适当的电源监控功能以应对突发情况。
    - 嵌入式传感器节点:
    - 利用低功耗特性,通过定时器和中断机制优化数据采集频率。
    - 定期刷新WDT避免因程序冻结导致系统失效。

    5. 兼容性和支持


    - 兼容性:PIC16F753/HV753 提供标准引脚布局,便于与现有电路板进行适配。
    - 支持服务:Microchip提供全面的技术支持和开发工具链,包括编译器、仿真器和在线调试接口。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 运行过程中频繁复位 | 检查电源电压是否稳定,重新校准WDT阈值。 |
    | ADC转换结果偏差较大 | 确保参考电压选择正确并适当校准。 |
    | 休眠模式下电流偏高 | 检查未使用的模块是否处于关闭状态。 |

    7. 总结和推荐


    PIC16F753/HV753 是一款高度集成且性能卓越的微控制器,尤其适合对功耗敏感的应用场景。其强大的硬件特性和广泛的开发支持使其成为嵌入式设计的理想选择。无论是用于家庭智能化还是工业自动化,该芯片都能表现出色。
    推荐指数:★★★★★
    推荐理由:低功耗设计、丰富的功能集成、优异的性价比。
    如需进一步技术支持或采购信息,请联系Microchip官方渠道获取更多资料。

    此文章基于Microchip Technology Inc.发布的PIC16F753/HV753 数据手册进行整理和撰写。

PIC16HV753-I/SL参数

参数
外设 Brown-out Detect/Reset,POR,PWM,WDT
数据总线宽度 8bit
I/O数量 11
EEPROM大小 -
核心处理器 PIC
最大时钟频率 20MHz
程序存储器大小 3.5KB
数据转换器 A/D 8x10b,D/A 1x9b
程序存储器类型 FLASH
电压-电源(Vcc/Vdd) 2V~5V
RAM大小 1KB
速度 20MHz
最小工作供电电压 2V
最大工作供电电压 5.5V
内核数 -
振荡器类型 内部
接口类型 USB
长*宽*高 8.65mm(长度)*3.9mm(宽度)
通用封装 SOIC-14
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装,管装

PIC16HV753-I/SL厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16HV753-I/SL数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16HV753-I/SL PIC16HV753-I/SL数据手册

PIC16HV753-I/SL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
57+ ¥ 11.2812
114+ ¥ 10.6176
171+ ¥ 9.954
库存: 171
起订量: 57 增量: 57
交货地:
最小起订量为:57
合计: ¥ 643.02
