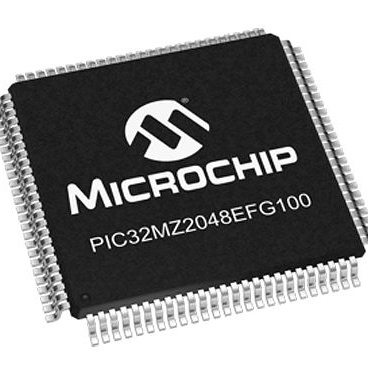

PIC32MZ2048EFG100-I/PT

产品分类: 微控制器(MCU)
产品描述: Microchip PIC32MZ系列单片机, MIPS® MicroAptiv™内核, 100针, TQFP封装, 2CAN通道
供应商型号: 9055214
供应商: 海外现货
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC32MZ2048EFG100-I/PT

PIC32MZ2048EFG100-I/PT概述

    PIC32MZ Embedded Connectivity with Floating Point Unit (EF) Family

    产品简介


    PIC32MZ Embedded Connectivity with Floating Point Unit (EF) Family 是Microchip公司推出的一系列高性能32位微控制器(MCU)。这些MCU专为嵌入式系统设计,具有多种强大的功能,适用于各种工业控制、消费电子和汽车电子等领域。PIC32MZ EF家族的MCU集成了浮点运算单元(FPU),能够高效处理复杂的数学运算,显著提升计算性能。

    技术参数


    - 工作电压:2.1V至3.6V
    - 工作温度范围:
    - -40°C至+85°C(最高时钟频率252MHz)
    - -40°C至+125°C(最高时钟频率180MHz)
    - 核心性能:
    - 主频可达252MHz(高达415 DMIPS)
    - 支持微MIPS模式,可使代码缩小35%
    - 内存:
    - 内置16KB指令缓存(I-Cache)和4KB数据缓存(D-Cache)
    - 支持高达2MB的Flash存储和512KB的SRAM
    - 外设接口:
    - 50MHz外部总线接口(EBI)
    - 50MHz串行四接口(SQI)
    - 多种通信接口,包括USB 2.0高速On-The-Go(OTG)、10/100Mbps以太网MAC、六个UART模块、六组4线SPI模块、五个I2C模块
    - 高级模拟特性,如12位ADC模块(最大采样率18Msps,最多6个采样保持电路)

    产品特点和优势


    - 浮点运算单元(FPU):内置FPU支持32位和64位浮点运算,适用于需要高精度计算的应用。
    - 微MIPS模式:通过减少代码体积提升性能。
    - 高级安全特性:集成Crypto引擎和随机数生成器(RNG),支持AES、3DES、SHA等多种加密算法。
    - 直接内存访问(DMA):八通道自动数据大小检测,提高数据传输效率。
    - 高性能模拟接口:12位ADC模块,多个输入通道,适合多路信号采集。

    应用案例和使用建议


    应用案例:
    - 工业自动化控制系统
    - 消费电子产品(如智能电视、音频设备)
    - 汽车电子系统(如信息娱乐系统、车身控制模块)
    使用建议:
    - 在进行复杂运算时,充分利用FPU提升性能。
    - 利用DMA通道简化数据传输任务,提高系统效率。
    - 考虑采用微MIPS模式进一步优化代码,减小占用空间。

    兼容性和支持


    - 兼容性:支持多种标准接口,如USB、以太网、I2C等,便于与其他设备和系统集成。
    - 软件支持:提供MPLAB® Harmony Integrated Software Framework、C/C++编译器和丰富的中间件库,包括TCP/IP、USB、图形和触摸框架。
    - 硬件支持:厂商提供全面的开发工具和支持文档,包括在线调试器、编程工具等。

    常见问题与解决方案


    - 问题1:如何实现代码优化?
    - 解决方案:利用微MIPS模式,减少代码大小并提高执行效率。
    - 问题2:ADC模块采样频率过低?
    - 解决方案:检查时钟源配置是否正确,确保ADC模块工作在合适的频率下。
    - 问题3:无法连接外部设备?
    - 解决方案:确认所选引脚已正确映射到所需的外设,检查物理连接和配置。

    总结和推荐


    PIC32MZ EF家族MCU 集成了多种先进的硬件特性和高性能计算能力,非常适合应用于需要复杂运算和高性能数据处理的场景。通过高效的内存管理、丰富的外设接口和全面的软件支持,这款MCU能够满足多种应用需求。因此,强烈推荐使用PIC32MZ EF系列MCU来构建高性能的嵌入式系统。

PIC32MZ2048EFG100-I/PT参数

参数
最小工作供电电压 2.1V
程序存储器类型 FLASH
电压-电源(Vcc/Vdd) 2.1V~3.6V
接口类型 EBI,EMI,Ethernet,I2C,PMP,SPI,SQI,UART,USART,USB OTG
内核数 1
RAM大小 512KB
外设 Brown-out Detect/Reset,DMA,I2S,POR,PWM,WDT
程序存储器大小 2MB
EEPROM大小 -
速度 200MHz
振荡器类型 内部
核心处理器 MIPS32® M-Class
数据总线宽度 32bit
I/O数量 78
数据转换器 A/D 40x12b
最大时钟频率 200MHz
最大工作供电电压 3.6V
长*宽*高 12mm*12mm*1mm
通用封装 TQFP-100
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装,托盘

PIC32MZ2048EFG100-I/PT厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC32MZ2048EFG100-I/PT数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC32MZ2048EFG100-I/PT PIC32MZ2048EFG100-I/PT数据手册

PIC32MZ2048EFG100-I/PT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 113.5598
30+ ¥ 109.0242
60+ ¥ 106.8467
库存: 149
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 113.55
