PIC32CM1216MC00032-I/RTB

产品分类: 微控制器(MCU)
产品描述: 2.7V~5.5V 48MHz 16KB FLASH 128KB Brown-out Detect/Reset,DMA,Motor Control,POR,PWM,WDT 内部 26 1 I2C,IrDA,LINbus,RS-485,SERCOM,SMBus,SPI,UART,USART 4 x 8 32bit ARM® Cortex®-M0+ VQFN-32 贴片安装
供应商型号: PIC32CM1216MC00032-I/RTB
供应商: 国内现货
标准整包数: 1000
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC32CM1216MC00032-I/RTB

PIC32CM1216MC00032-I/RTB概述

    PIC32CM MC00 Family:5-Volt Motor Control MCU

    产品简介


    PIC32CM MC00家族是一款专为电机控制设计的微控制器(MCU),具有卓越的处理能力和多种集成特性。它基于Arm® Cortex®-M0+ CPU,主频最高可达48 MHz。这款MCU不仅具备高速计算能力,还集成了先进的模拟功能和多功能外围设备,使其在工业自动化、家电控制及汽车电子等领域具有广泛应用前景。

    技术参数


    - 供电范围:2.7V至5.5V,工作温度范围-40°C至+85°C,部分型号可达到-40°C至+125°C。
    - 核心配置:ARM Cortex-M0+ CPU,单周期硬件乘法器,内存保护单元(MPU)。
    - 存储器:最高可达128KB的闪存,最大16KB SRAM,以及额外的4KB独立闪存用于数据存储。
    - 系统特性:电源上电复位(POR)和欠压检测(BOD),支持48MHz至96MHz的分数数字锁相环(FDPLL96M)时钟选项。
    - 低功耗模式:支持空闲模式和待机模式,部分外设可以在睡眠模式下运行。
    - 输入输出端口:最多38个可编程I/O引脚,16个外部中断源。
    - 模拟特性:两个12位ADC,一个16位ΣΔADC,以及一个10位DAC。

    产品特点和优势


    PIC32CM MC00家族的主要优势在于其强大的运算能力、丰富的内置模拟电路,以及广泛的输入输出接口。此外,其内置的高级模拟功能使得它在电机控制应用中表现出色。同时,高精度的内部振荡器和外部时钟选择,也为其在复杂环境中稳定运行提供了保障。这使得PIC32CM MC00家族在电机控制领域具有较高的竞争力。

    应用案例和使用建议


    该芯片被广泛应用于电机驱动、传感器接口及通信模块等场景。例如,在风扇调速控制系统中,通过利用其PWM功能,可以实现精确的速度控制;在智能家居照明系统中,其丰富的通信接口有助于快速构建联网设备。为了最大化发挥其潜力,建议开发时充分考虑其所有功能,并合理分配资源,确保每个外设都得到充分利用。

    兼容性和支持


    PIC32CM MC00家族与其他Microchip的产品高度兼容,易于进行系统集成。制造商提供了全面的技术支持,包括软件库、开发工具和详尽的文档资料。这对于开发者来说无疑是一个巨大的优势,能够大大缩短开发周期并提高产品质量。

    常见问题与解决方案


    1. 问题:无法正常启动设备。
    - 解决方案:检查电源电压是否符合要求,确保外部引脚配置正确,尤其是复位和时钟信号。
    2. 问题:程序执行错误。
    - 解决方案:检查内存映射和中断设置是否正确,使用调试工具定位问题所在。
    3. 问题:外围设备响应慢。
    - 解决方案:检查时钟频率配置,确认事件系统和DMA配置是否合理。

    总结和推荐


    综上所述,PIC32CM MC00家族凭借其高性能、丰富的功能以及出色的兼容性,非常适合于需要高性能控制和精确模拟信号处理的应用场合。对于正在寻找高效能电机控制解决方案的工程师而言,这无疑是一个值得推荐的选择。

PIC32CM1216MC00032-I/RTB参数

参数
I/O数量 26
数据转换器 -
外设 Brown-out Detect/Reset,DMA,Motor Control,POR,PWM,WDT
内核数 1
最小工作供电电压 -
接口类型 I2C,IrDA,LINbus,RS-485,SERCOM,SMBus,SPI,UART,USART
RAM大小 16KB
振荡器类型 内部
程序存储器类型 FLASH
程序存储器大小 128KB
EEPROM大小 4 x 8
最大时钟频率 -
核心处理器 ARM® Cortex®-M0+
最大工作供电电压 -
电压-电源(Vcc/Vdd) 2.7V~5.5V
数据总线宽度 32bit
速度 48MHz

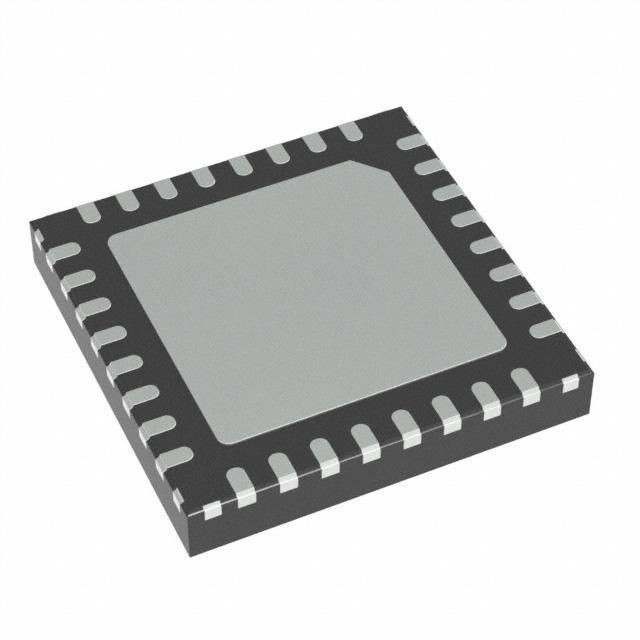

通用封装 VQFN-32
安装方式 贴片安装
零件状态 在售
包装方式 托盘

PIC32CM1216MC00032-I/RTB厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC32CM1216MC00032-I/RTB数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC32CM1216MC00032-I/RTB PIC32CM1216MC00032-I/RTB数据手册

PIC32CM1216MC00032-I/RTB封装设计

查看详情并下载
Symbol
Footprint
3D Model
