首页  >  产品百科  >  PIC24HJ32GP204-E/ML

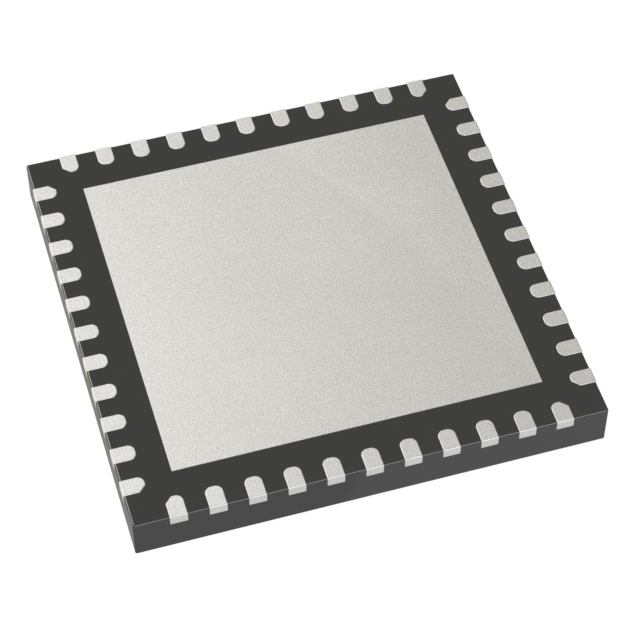

PIC24HJ32GP204-E/ML

产品分类: 微控制器(MCU)
产品描述: 3V~3.6V 2KB FLASH 32KB Brown-out Detect/Reset,POR,PWM,WDT 内部 35 3V 3.9V 40MHz I2C,IrDA,LINbus,SPI,UART,USART A/D 13x10b/12b 16bit PIC QFN-44(EP) 贴片安装 8mm*8mm*880μm
供应商型号:
供应商:
标准整包数: 0
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC24HJ32GP204-E/ML

PIC24HJ32GP204-E/ML概述

    PIC24HJ32GP202/204 和 PIC24HJ16GP304 电子元器件产品技术手册

    1. 产品简介


    产品类型:
    PIC24HJ32GP202/204 和 PIC24HJ16GP304 是由Microchip Technology Inc.设计的高性能16位微控制器系列,具备先进的模拟功能。
    主要功能:
    - 16位PIC24H CPU,支持代码高效的C和汇编语言架构
    - 高性能时钟管理,内部振荡器精度可达±2%
    - 低功耗管理模式(睡眠、空闲、降速)
    - 高级模拟特性,包括10位或12位ADC模块
    - 丰富的通信接口,如UART、SPI、I2C
    应用领域:
    这些微控制器广泛应用于汽车、工业控制、消费电子、医疗设备等领域。

    2. 技术参数


    - 工作电压: 3.0V 至 3.6V
    - 工作温度范围: -40°C 至 +150°C(最高性能),-40°C 至 +125°C(较高性能)
    - CPU核心: 16位PIC24H CPU,单周期混合符号乘法和硬件除法
    - 时钟管理: 内部振荡器精度2%,可编程PLL和时钟源
    - 电源管理: 支持低功耗模式(睡眠、空闲、降速),动态电流1.35mA/MHz
    - 高级模拟特性: 10位或12位ADC,最多13个模拟输入通道
    - 通信接口: 一个UART(10 Mbps)、一个4线SPI(15 Mbps)、一个I2C(高达1 Mbaud)

    3. 产品特点和优势


    - 高集成度: 集成丰富的外围设备和通信接口,简化系统设计
    - 低功耗: 通过多种低功耗模式显著降低功耗
    - 高可靠性: 支持AEC-Q100 Grade 0认证,适用于严苛的工业和汽车应用
    - 灵活配置: 可配置为多种引脚复用功能,提高设计灵活性

    4. 应用案例和使用建议


    应用场景:
    这些微控制器常用于需要高集成度和低功耗的嵌入式系统中,例如智能家居控制系统、工业自动化设备和医疗监控装置。
    使用建议:
    - 使用时需考虑工作电压范围,确保符合应用要求
    - 考虑到电源管理特性,合理选择低功耗模式以延长系统寿命
    - 在进行模拟信号采集时,注意ADC的配置,选择合适的采样率以满足精度需求

    5. 兼容性和支持


    - 兼容性: 与其他Microchip的16位微控制器系列兼容,方便替换和升级
    - 技术支持: 提供详尽的技术文档和支持,包括开发套件和在线资源

    6. 常见问题与解决方案


    - 问题1:如何设置低功耗模式?
    - 解决方案: 通过寄存器配置相应的电源管理寄存器来实现,具体步骤参见数据手册相关章节
    - 问题2:ADC转换速率不足怎么办?
    - 解决方案: 调整ADC的采样时钟频率或增加ADC通道数以提高转换速率
    - 问题3:外部中断无法触发怎么办?
    - 解决方案: 确认中断配置正确,检查中断标志位是否已清除,必要时更新固件

    7. 总结和推荐


    总结:
    PIC24HJ32GP202/204 和 PIC24HJ16GP304 是高度集成且性能卓越的16位微控制器,特别适合需要高可靠性和低功耗的应用场景。
    推荐:
    强烈推荐在需要高性能、低功耗以及高集成度的嵌入式系统中使用。这些微控制器凭借其出色的性能和灵活的配置选项,在市场上具有很高的竞争力。

PIC24HJ32GP204-E/ML参数

参数
RAM大小 2KB
外设 Brown-out Detect/Reset,POR,PWM,WDT
内核数 -
EEPROM大小 -
最大工作供电电压 3.9V
I/O数量 35
最小工作供电电压 3V
数据转换器 A/D 13x10b/12b
程序存储器大小 32KB
接口类型 I2C,IrDA,LINbus,SPI,UART,USART
程序存储器类型 FLASH
数据总线宽度 16bit
速度 -
核心处理器 PIC
电压-电源(Vcc/Vdd) 3V~3.6V
最大时钟频率 40MHz
振荡器类型 内部
长*宽*高 8mm*8mm*880μm
通用封装 QFN-44(EP)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,管装

PIC24HJ32GP204-E/ML厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC24HJ32GP204-E/ML数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC24HJ32GP204-E/ML PIC24HJ32GP204-E/ML数据手册

PIC24HJ32GP204-E/ML封装设计

查看详情并下载
Symbol
Footprint
3D Model
