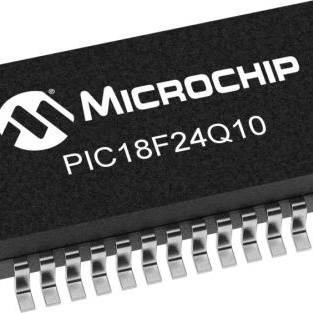

PIC18F24Q10-I/SS

产品分类: 微控制器(MCU)
产品描述: Microchip PIC18系列单片机, PIC内核, 28针, SSOP封装
供应商型号: PIC18F24Q10-I/SS
供应商: 云汉优选
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC18F24Q10-I/SS

PIC18F24Q10-I/SS概述

    PIC18F24/25Q10 微控制器技术手册概述

    产品简介


    PIC18F24/25Q10微控制器是一款28引脚、低功耗、高性能的单片机(MCU),广泛适用于各种通用和低功耗应用场合。这些MCU集成了多种外围设备,如模拟、核心独立及通信外设,具有出色的触摸感应、信号处理和通信能力。它们被设计用于广泛的嵌入式系统应用,如工业自动化、家用电器和消费电子产品。

    技术参数


    - 主频: 直流至64 MHz时钟输入(在整个VDD范围内)
    - 指令周期: 最小62.5 ns
    - 程序存储器: 高达32K字节Flash
    - 数据存储器: 高达2048字节SRAM
    - EEPROM: 256字节
    - 电源范围: 1.8V至5.5V
    - 工作温度: 工业级:-40°C至85°C;扩展级:-40°C至125°C
    - 唤醒时间: 由低功耗睡眠模式唤醒(约500nA典型值@1.8V)

    产品特点和优势


    - C编译器优化的RISC架构: 提升了编程效率和执行速度。
    - 低电流启动复位(POR): 支持快速可靠的启动。
    - 多种低功耗模式: 如Doze、Idle、Sleep等,满足不同功耗需求。
    - 核心独立外设: 如互补波形发生器(CWG)、窗口看门狗定时器(WWDT)等,增加了设计灵活性和降低系统成本。
    - 高级触摸感应功能: 通过ADC2自动化的电容分压技术提供先进触摸感应。

    应用案例和使用建议


    - 工业控制: 例如用于自动化的机械臂,MCU的实时处理能力和低功耗模式非常适合这种应用。
    - 家电设备: 作为主控单元,用于智能恒温器或洗衣机等家电设备。
    - 消费电子: 如智能家居传感器节点,MCU的集成外设和低功耗特性使其成为理想选择。
    使用建议:
    - 在工业环境下,为MCU添加散热片以确保稳定运行。
    - 对于低功耗应用,建议配置外围模块禁用(PMD),减少不必要外设的功耗。

    兼容性和支持


    - 兼容性: 与多种数字接口兼容,如USART、SPI、I2C等。
    - 软件工具: 得益于Microchip提供的MPLAB® X开发环境,可以方便地进行开发调试。
    - 文档和支持: 完善的技术手册和在线资源,有助于开发人员更好地理解和利用这款MCU。

    常见问题与解决方案


    - 问题1: MCU无法从低功耗模式唤醒。
    - 解决方案: 检查复位信号和看门狗定时器设置,确保硬件正确配置。
    - 问题2: 触摸感应不稳定。
    - 解决方案: 调整采样时间和预充电时间,确保准确的电容分压检测。

    总结和推荐


    总结: PIC18F24/25Q10提供了卓越的性能、丰富的外设和低功耗模式,非常适合作为复杂应用的控制核心。
    推荐: 强烈推荐给需要高效、可靠和多功能的嵌入式系统的开发者和工程师。

PIC18F24Q10-I/SS参数

参数
接口类型 I2C,SPI,UART,USART
RAM大小 1KB
最大工作供电电压 5.5V
最小工作供电电压 1.8V
内核数 -
程序存储器大小 16KB
数据转换器 A/D 24x10b,D/A 1x5b
外设 Brown-out Detect/Reset,POR,PWM,WDT
速度 64MHz
I/O数量 25
振荡器类型 内部
电压-电源(Vcc/Vdd) 1.8V~5.5V
EEPROM大小 256 x 8
核心处理器 PIC
程序存储器类型 FLASH
数据总线宽度 8bit
最大时钟频率 64MHz
通用封装 SSOP-28
安装方式 贴片安装
零件状态 在售
包装方式 管装

PIC18F24Q10-I/SS厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC18F24Q10-I/SS数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC18F24Q10-I/SS PIC18F24Q10-I/SS数据手册

PIC18F24Q10-I/SS封装设计

查看详情并下载
Symbol
Footprint
3D Model
