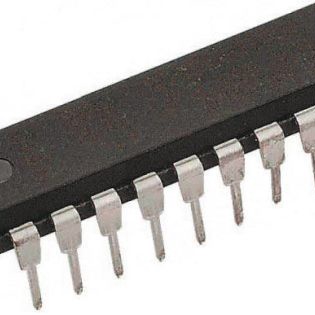

PIC16F1827-E/P

产品分类: 微控制器(MCU)
产品描述: Microchip PIC16F系列单片机, PIC内核, 18针, PDIP封装, 0CAN通道
供应商型号: PIC16F1827-E/P
供应商: 国内现货
标准整包数: 1000
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F1827-E/P

PIC16F1827-E/P概述

    PIC16F1826/1827 8-Bit Flash Microcontroller

    产品简介


    产品类型:
    PIC16F1826/1827 是一款高性能8位微控制器,采用RISC架构,适用于广泛的嵌入式系统设计。该系列器件集成了丰富的外围模块,如定时器、USART、SPI/I2C接口、ADC、PWM等,能够满足多种复杂控制需求。
    主要功能:
    - 高性能RISC CPU,仅49条指令,包含14条针对C编译器优化的指令。
    - 支持外部晶振和内部时钟源,提供4xPLL频率放大功能。
    - 带有多个独立可编程中断引脚和高电流驱动LED引脚。
    - 集成模拟信号处理模块(如ADC和电压参考)及数字信号处理模块(如PWM)。
    应用领域:
    这些微控制器广泛应用于工业自动化、家电控制、消费电子、通信设备等领域,适合需要精确控制和高效能计算的应用场合。

    技术参数


    - 程序存储器:
    - PIC16F1826: 2048字节Flash
    - PIC16F1827: 4096字节Flash
    - 数据存储器:
    - PIC16F1826: 256字节EEPROM, 256字节SRAM
    - PIC16F1827: 256字节EEPROM, 384字节SRAM
    - I/O口:
    - 16个通用I/O口,其中1个为输入专用口
    - 最多支持12通道10位ADC
    - 多达4个16位增强型捕捉比较PWM模块
    - 时钟频率:
    - DC - 32MHz(外部时钟输入)
    - DC - 125ns指令周期
    - 电源电压范围:
    - PIC16LF182X: 1.8V至3.6V
    - PIC16F182X: 1.8V至5.5V

    产品特点和优势


    - 低功耗特性:
    - 睡眠模式下电流低至100nA(PIC16LF182X),操作模式下电流低至150μA(1MHz, 1.8V)。
    - 精准内部振荡器:
    - 内置精密振荡器,频率范围32MHz到31kHz,典型精度±1%。
    - 多功能定时器和捕获/比较模块:
    - 多个定时器模块和增强型捕获比较PWM模块提供了灵活的时间管理和输出控制。
    - 强大的片上外设:
    - 集成多个串行接口和GPIO引脚,支持多种通信协议。

    应用案例和使用建议


    - 家电控制系统:
    - 可用于冰箱、洗衣机等家电的智能控制,通过集成的ADC和PWM模块实现温度和电机速度的精确控制。
    - 工业自动化设备:
    - 在工业机器人中,利用PIC16F1827的多个PWM模块来驱动伺服电机,确保位置和速度的准确控制。
    使用建议:
    - 为了减少外部干扰,可以利用内置的Watchdog Timer(WDT)提高系统的稳定性。
    - 考虑到低功耗需求,在待机状态下应开启低功耗模式(Sleep mode)以延长电池寿命。

    兼容性和支持


    - 兼容性:
    - PIC16F1826/1827与市面上的多数开发工具兼容,支持ICSP™和ICD进行在线编程和调试。
    - 支持和服务:
    - Microchip提供了全面的技术支持,包括文档、代码库、论坛等资源,以帮助用户快速解决问题并提高开发效率。

    常见问题与解决方案


    - 问题:微控制器无法正常启动
    - 解决方案: 检查电源电压是否在规定范围内,确认电源稳定无噪声。
    - 问题:系统运行不稳定
    - 解决方案: 使用外部看门狗定时器(WDT)或配置低功耗模式(Sleep mode)提高系统的稳定性。

    总结和推荐


    PIC16F1826/1827是一款高性能、多功能的8位微控制器,适用于各种复杂的应用场景。其低功耗特性、丰富的外围模块以及精准的时钟管理使其在市场上具有很强的竞争力。总体来说,这款产品不仅性能卓越,而且易于集成和开发,非常值得推荐使用。

PIC16F1827-E/P参数

参数
RAM大小 3KB
最小工作供电电压 -
数据转换器 A/D 12x10b
最大时钟频率 32MHz
I/O数量 16
电压-电源(Vcc/Vdd) 1.8V~5.5V
数据总线宽度 8bit
外设 Brown-out Detect/Reset,POR,PWM,WDT
接口类型 I2C,SPI,UART,USART
核心处理器 PIC
最大工作供电电压 5.5V
速度 32MHz
振荡器类型 内部
EEPROM大小 256 x 8
程序存储器大小 7KB
程序存储器类型 FLASH
内核数 -
长*宽*高 23.36mm*7.11mm*5.33mm
通用封装 PDIP-18
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

PIC16F1827-E/P厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16F1827-E/P数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16F1827-E/P PIC16F1827-E/P数据手册

PIC16F1827-E/P封装设计

查看详情并下载
Symbol
Footprint
3D Model
