DSPIC33EP64GS506-I/PT

产品分类: 数字信号处理(DSP)
产品描述: Microchip MAC DSP芯片, 64针, TQFP封装, 2通道UART, 1MHz
供应商型号: DSPIC33EP64GS506-I/PT
供应商: 国内现货
标准整包数: 1600

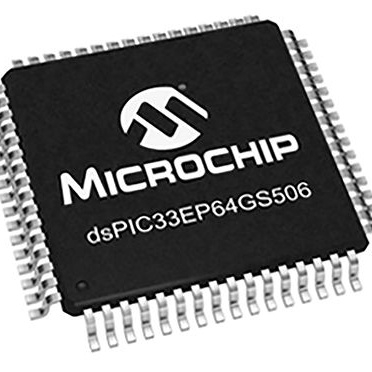

MICROCHIP TECHNOLOGY 数字信号处理(DSP) DSPIC33EP64GS506-I/PT

DSPIC33EP64GS506-I/PT概述

    dsPIC33EPXXGS50X FAMILY 技术手册

    1. 产品简介


    dsPIC33EPXXGS50X家族属于Microchip Technology公司的dsPIC33E系列数字信号控制器(Digital Signal Controllers, DSC)。这些控制器结合了DSP和微控制器的功能,适用于各种高性能控制应用,如电源管理、电机控制、音频处理等。它们提供了一种高效率和灵活性并存的解决方案,特别适合那些需要精确控制和高速计算的应用场合。

    2. 技术参数


    - 工作条件:
    - 电压范围:3.0V 至 3.6V
    - 温度范围:-40°C 至 +125°C
    - 运行速度:最高70 MIPS(典型值)
    - 存储器架构:
    - 双分区闪存程序内存(64-Kbyte设备):
    - 支持在线编程
    - 支持分区软交换
    - 核心: 16位dsPIC33E CPU
    - 代码高效(C和汇编)
    - 两个40位宽累加器
    - 单周期MAC/MPY与双数据读取
    - 单周期混合符号乘法(MUL Plus)和硬件除法
    - 32位乘法支持
    - 两组额外的工作寄存器集(减少上下文切换)
    - 时钟管理:
    - ±0.9%内部振荡器
    - 可编程PLLs和振荡器时钟源
    - 失效安全时钟监控器(FSCM)
    - 独立看门狗定时器(WDT)
    - 快速唤醒和启动
    - 电源管理:
    - 低功耗管理模式(睡眠、空闲、节流)
    - 集成电源上电复位和欠压复位
    - 动态电流0.5 mA/MHz(典型值)
    - 静态电流10 μA(典型值)

    3. 产品特点和优势


    - 双重分区闪存程序内存:支持在线编程和分区软交换,确保数据的安全性。
    - 高效的16位CPU:单周期MAC/MPY和混合符号乘法提高了处理速度。
    - 丰富的外设接口:包括多个高分辨率PWM、多个ADC和DAC等,适用于多种控制任务。
    - 灵活的电源管理:支持多种低功耗模式,降低能耗。
    - 高精度模拟模块:包括多个12位ADC、比较器和可编程增益放大器(PGA),适用于复杂的模拟信号处理。

    4. 应用案例和使用建议


    - 电源管理:使用高分辨率PWM生成精确的控制信号,用于直流到交流转换或直流到直流转换。
    - 电机控制:利用高速ADC进行电流采样,通过精确的PWM输出实现电机速度和位置的精确控制。
    - 音频处理:使用高性能CPU和DSP功能进行音频信号的实时处理,如音量调整和滤波。
    - LED驱动:使用PWM和ADC控制LED亮度,同时检测输入电压和电流。

    5. 兼容性和支持


    - 与其他器件兼容:dsPIC33EPXXGS50X支持多种标准通信协议(如UART、SPI、I2C),易于与其他标准设备集成。
    - 技术支持和文档:厂商提供详尽的技术文档和开发工具,支持In-Circuit和In-Application编程,方便开发者进行调试和测试。

    6. 常见问题与解决方案


    - Q: 设备无法正常启动?
    - A: 检查电源电压是否稳定,确保复位电路工作正常。

    - Q: ADC读数不准确?
    - A: 确认外部参考电压是否正确连接,检查ADC配置是否符合要求。
    - Q: PWM信号不稳定?
    - A: 确认时钟源配置正确,检查PWM模块配置参数是否合适。

    7. 总结和推荐


    dsPIC33EPXXGS50X家族具有强大的处理能力和丰富的外设接口,能够胜任各种高性能控制任务。其双分区闪存设计、高精度ADC和PWM功能使得其在电源管理和电机控制领域尤为出色。如果你正在寻找一款高效、可靠的数字信号控制器,我们强烈推荐dsPIC33EPXXGS50X系列。

DSPIC33EP64GS506-I/PT参数

参数
RAM大小 8KB
程序存储器大小 64KB
L1缓存指令存储器 -
最大工作供电电压 3.6V
最大时钟频率 70MHz
接口类型 I2C,IrDA,LINbus,SPI,UART,USART
速度 -
程序存储器类型 FLASH
数据总线宽度 16bit
最小工作供电电压 3V
内核数 -
核心处理器 dsPIC
I/O电压 -
长*宽*高 10mm*10mm*1.05mm
通用封装 QFP
安装方式 贴片安装
零件状态 在售
包装方式 托盘

DSPIC33EP64GS506-I/PT厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

DSPIC33EP64GS506-I/PT数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 数字信号处理(DSP) MICROCHIP TECHNOLOGY DSPIC33EP64GS506-I/PT DSPIC33EP64GS506-I/PT数据手册

DSPIC33EP64GS506-I/PT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1600+ ¥ 26.25
3200+ ¥ 24.78
4800+ ¥ 24.15
8000+ ¥ 23.73
库存: 1600
起订量: 1600 增量: 1600
交货地:
最小起订量为:1600
合计: ¥ 42000
