DSPIC33CH128MP508-I/PT

产品分类: 微控制器(MCU)
产品描述: 3V~3.6V 180MHz,200MHz 20KB FLASH,PRAM 152KB Brown-out Detect/Reset,DMA,Motor Control PWM,POR,PWM,QEI,WDT 内部 69 2 3V 3.6V 200MHz CANbus,I2C,IrDA,LINbus,SPI,UART,USART A/D 34x12b,D/A 4x12b 16bit dsPIC TQFP-80 贴片安装 12mm*12mm*1.05mm
供应商型号: DSPIC33CH128MP508-I/PT
供应商: 国内现货
标准整包数: 1000

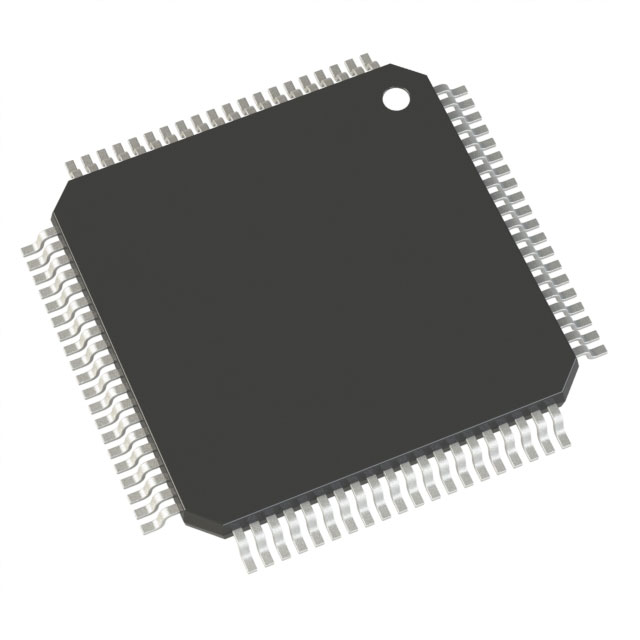

MICROCHIP TECHNOLOGY 微控制器(MCU) DSPIC33CH128MP508-I/PT

DSPIC33CH128MP508-I/PT概述


    产品简介


    产品名称:Microchip dsPIC33CH128MP508 双核数字信号控制器(Dual-Core Digital Signal Controller)
    产品类型:双核16位数字信号控制器
    主要功能:
    - 强大的双核处理能力,分别支持Master和Slave核心。
    - 高性能PWM控制,适用于电机控制和其他高精度应用。
    - 多种模拟和数字接口,支持多种通信协议。
    - 丰富的片上外设,如ADC、DAC、比较器等。
    应用领域:
    - 电机控制:BLDC、PMSM、SR、ACIM电机。
    - 电源转换:DC/DC转换器、AC/DC电源供应。
    - 不间断电源(UPS)。
    - 其他自动化控制系统。

    技术参数


    - 工作温度范围:-40°C至+125°C(标准);-40°C至+150°C(高温)
    - 供电电压范围:3V至3.6V
    - 主核心频率:90 MIPS @ 180 MHz(标准),60 MIPS @ 120 MHz(高温)
    - 从核心频率:100 MIPS @ 200 MHz(标准),60 MIPS @ 120 MHz(高温)
    - 内存:主核心支持64K-128 Kbytes闪存,16K RAM;从核心支持24 Kbytes PRAM
    - 外设:
    - 定时器/输出比较/输入捕获模块:每个核心分别支持11个定时器,支持高达16位时间基准。
    - 高级模拟功能:四个12位3.5 MSPS ADC模块(其中一个为Master核心专用,三个为Slave核心专用),四个12位DAC/模拟比较器模块(一个为Master核心专用,三个为Slave核心专用)。
    - 通信接口:支持多个UART、SPI/I2S、I2C、CAN Flexible Data Rate (FD) 和 SENT 模块。

    产品特点和优势


    - 双核架构:独立的主/从核心,每个核心都具有各自的外设,互不干扰。
    - 实时响应:每个核心配备了多个中断上下文选择寄存器和累加器,确保快速的中断响应。
    - 灵活的时钟管理:提供内部振荡器、可编程PLL和时钟源,确保系统稳定性和可靠性。
    - 强大的电源管理:支持低功耗管理模式,具备电源管理和复位功能。
    - 安全特性:内置死机定时器(DMT)、错误校正码(ECC)、看门狗定时器(WDT)等安全机制。

    应用案例和使用建议


    应用案例:
    - 在工业电机控制系统中,该控制器能够实现精确的PWM控制,提高电机效率和稳定性。
    - 在电源转换应用中,可以利用其高速的ADC模块进行快速采样,保证电源输出的稳定性。
    使用建议:
    - 设计时应合理分配主/从核心的任务,充分利用双核并行处理的优势。
    - 注意电源管理设置,确保在不同工作模式下的功耗和性能平衡。
    - 利用片上比较器和DAC模块,实现精确的模拟信号处理。

    兼容性和支持


    - 兼容性:该产品支持多种通信协议,易于与其他设备和系统集成。
    - 支持和服务:Microchip提供全面的技术文档和支持服务,包括软件开发工具、在线社区和技术支持热线。

    常见问题与解决方案


    问题1:如何初始化双核系统?
    解决方案:参照《Technical Manual》中的“Startup Procedure”,确保正确的硬件配置和启动顺序。
    问题2:如何正确配置PWM输出?
    解决方案:参考《PWM Configuration Guide》,确保PWM模块正确配置以满足特定的应用需求。
    问题3:如何实现故障保护功能?
    解决方案:启用看门狗定时器(WDT)和错误校正码(ECC)功能,确保系统在异常情况下的可靠运行。

    总结和推荐


    综述:Microchip dsPIC33CH128MP508 是一款高性能的双核16位数字信号控制器,具备强大的计算能力和丰富的外设,适用于多种高精度控制应用。其双核架构、灵活的时钟管理和强大的电源管理功能使其在复杂系统设计中表现出色。
    推荐:强烈推荐给需要高精度控制和实时处理能力的工业自动化、电机控制和电源转换领域的工程师和开发者。

DSPIC33CH128MP508-I/PT参数

参数
数据总线宽度 16bit
接口类型 CANbus,I2C,IrDA,LINbus,SPI,UART,USART
振荡器类型 内部
程序存储器类型 FLASH,PRAM
最大时钟频率 200MHz
I/O数量 69
速度 180MHz,200MHz
EEPROM大小 -
核心处理器 dsPIC
数据转换器 A/D 34x12b,D/A 4x12b
内核数 2
程序存储器大小 152KB
外设 Brown-out Detect/Reset,DMA,Motor Control PWM,POR,PWM,QEI,WDT
RAM大小 20KB
最小工作供电电压 3V
最大工作供电电压 3.6V
电压-电源(Vcc/Vdd) 3V~3.6V
长*宽*高 12mm*12mm*1.05mm
通用封装 TQFP-80
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,托盘

DSPIC33CH128MP508-I/PT厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

DSPIC33CH128MP508-I/PT数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY DSPIC33CH128MP508-I/PT DSPIC33CH128MP508-I/PT数据手册

DSPIC33CH128MP508-I/PT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 25.7414
2000+ ¥ 25.2858
3000+ ¥ 25.058
库存: 2000
起订量: 1000 增量: 119
交货地:
最小起订量为:1000
合计: ¥ 25741.4
