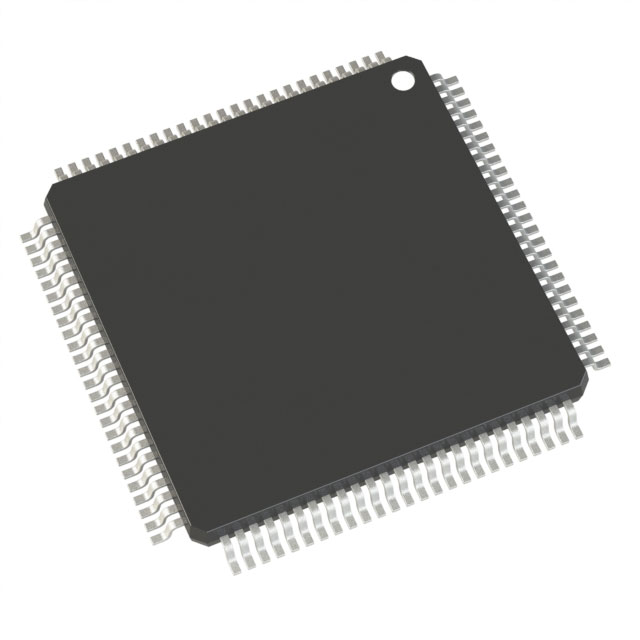

DSPIC33FJ128GP310AT-I/PT

产品分类: 微控制器(MCU)
产品描述: 3V~3.6V 16KB FLASH 128KB AC97,Brown-out Detect/Reset,DMA,I2S,POR,PWM,WDT 内部 85 3V 3.6V 40MHz I2C,IrDA,LINbus,SPI,UART,USART A/D 32x10b/12b 16bit dsPIC QFP 贴片安装,黏合安装 12mm*12mm*1mm
供应商型号: MCP-DSPIC33FJ128GP310AT-I/PT
供应商: 海外现货
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) DSPIC33FJ128GP310AT-I/PT

DSPIC33FJ128GP310AT-I/PT概述

    dsPIC33FJXXXGPX06A/X08A/X10A:高性能数字信号控制器

    产品简介


    dsPIC33FJXXXGPX06A/X08A/X10A是Microchip公司生产的高性能16位数字信号控制器(DSP)。该系列控制器集成了多种先进的功能和接口,非常适合各种嵌入式应用,特别是语音和音频处理等领域。通过优化的硬件架构和丰富的外设,这些控制器能够高效处理复杂的信号处理任务。

    技术参数


    - 工作条件:
    - 电压范围:3.0V至3.6V
    - 温度范围:-40°C至+150°C(部分型号)
    - 频率范围:最高达20 MIPS至40 MIPS

    - 内核与计算能力:
    - 内核:16位dsPIC33F CPU
    - 支持C和汇编语言编程
    - 双40位宽累加器
    - 单周期MAC/MPY指令及双数据获取
    - 单周期混合符号乘法及硬件除法
    - 时钟管理:
    - 内部振荡器精度±2%
    - 可编程PLL和时钟源
    - 故障安全时钟监控器(FSCM)
    - 独立看门狗定时器(WDT)
    - 快速唤醒和启动
    - 电源管理:
    - 多种低功耗管理模式(休眠、空闲、减慢)
    - 内置上电复位和欠压检测
    - 典型动态电流:2.1 mA/MHz
    - 典型IPD电流:50 μA
    - 高级模拟功能:
    - 双ADC模块,支持多种配置
    - 最多32个模拟输入通道
    - 灵活且独立的ADC触发源
    - 定时器/输出比较/输入捕获:
    - 最多九个16位定时器/计数器
    - 最多八个输出比较模块
    - 最多八个输入捕获模块
    - 通信接口:
    - 两个UART模块(最高10 Mbps)
    - 两个四线SPI模块(最高15 Mbps)
    - 最多两个I²C模块(最高1 Mbit/s)
    - 最多两个增强型CAN模块(最高1 Mbit/s)
    - 输入/输出:
    - 输出/吸收电流高达10mA(标准),非标准情况下可达16mA
    - 能够承受5V电压
    - 可选择开漏、拉高或拉低配置
    - 外部中断支持所有I/O引脚

    产品特点和优势


    - 高效计算能力:单周期MAC/MPY指令和双数据获取显著提高了运算效率。
    - 丰富的外围设备:集成多个ADC、DAC、PWM、UART、SPI等模块,满足多样化的应用需求。
    - 出色的模拟性能:双ADC模块和灵活的触发源使得该系列控制器特别适合于传感器和音频处理。
    - 强大的通信接口:多个高速通信接口确保了与其他设备的良好互联性。

    应用案例和使用建议


    - 语音处理:利用双ADC模块可以实现高质量的声音采集和处理,适用于智能音箱、语音识别设备。
    - 工业控制:借助丰富的外设和高速通信接口,可应用于工业自动化控制系统中。
    - 汽车电子:满足AEC-Q100认证标准,适用于汽车电子领域如引擎控制单元、车身控制系统等。

    兼容性和支持


    - 兼容性:支持标准JTAG接口,便于进行在线调试和编程。此外,还提供多种封装选项以适应不同尺寸要求的应用。
    - 支持和服务:Microchip为该系列控制器提供了详细的开发文档、参考设计和在线技术支持服务,方便开发者快速上手并解决遇到的问题。

    常见问题与解决方案


    - Q:如何解决因电源波动导致的系统不稳定问题?
    - A:通过合理配置电源管理模块,并结合外部电容滤波,可以有效降低电源噪声对系统稳定性的影响。

    - Q:在高频应用中,如何确保信号传输的准确性?
    - A:采用高精度的内部振荡器,并结合外部晶振可以提高系统的时钟稳定性和信号传输的准确性。

    总结和推荐


    总体而言,dsPIC33FJXXXGPX06A/X08A/X10A凭借其高效的计算能力、丰富的外设资源和广泛的应用范围,成为一款值得推荐的高性能数字信号控制器。无论是语音处理还是工业控制领域,都能展现出卓越的性能和灵活性。对于追求高效能和多功能集成的开发者来说,这是一个非常合适的选择。

DSPIC33FJ128GP310AT-I/PT参数

参数
速度 -
电压-电源(Vcc/Vdd) 3V~3.6V
最大工作供电电压 3.6V
I/O数量 85
数据转换器 A/D 32x10b/12b
外设 AC97,Brown-out Detect/Reset,DMA,I2S,POR,PWM,WDT
RAM大小 16KB
EEPROM大小 -
数据总线宽度 16bit
程序存储器类型 FLASH
振荡器类型 内部
程序存储器大小 128KB
接口类型 I2C,IrDA,LINbus,SPI,UART,USART
最大时钟频率 40MHz
内核数 -
最小工作供电电压 3V
核心处理器 dsPIC
长*宽*高 12mm*12mm*1mm
通用封装 QFP
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
