PIC32CM1216MC00048-I/Y8X

产品分类: 微控制器(MCU)
产品描述: 2.7V~5.5V 48MHz 16KB FLASH 128KB Brown-out Detect/Reset,DMA,Motor Control,POR,PWM,WDT 内部 38 1 I2C,IrDA,LINbus,RS-485,SERCOM,SMBus,SPI,UART,USART 4 x 8 32bit ARM® Cortex®-M0+ TQFP-48 贴片安装
供应商型号: PIC32CM1216MC00048-I/Y8X
供应商: 国内现货
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC32CM1216MC00048-I/Y8X

PIC32CM1216MC00048-I/Y8X概述

    PIC32CM MC00 Family 5-Volt Motor Control MCU

    产品简介


    产品概述:
    PIC32CM MC00 家族是一系列专为电机控制设计的微控制器(MCU),具备5V工作电压、128KB闪存和16KB静态随机存储器(SRAM)。此外,这些MCU还配备了高级模拟功能,使其适用于多种高要求的应用场景。
    主要功能:
    - 高性能CPU,最高可达48MHz
    - 支持双24位定时器/计数器和一个16位定时器/计数器用于电机控制
    - 包含两个12位1 MSPS模拟数字转换器(ADC)和一个16位Σ-Δ ADC
    - 集成温度传感器和配置逻辑单元
    应用领域:
    - 工业自动化
    - 汽车电子
    - 家用电器
    - 电机控制

    技术参数


    电气特性:
    - 电源电压范围:2.7V至5.5V
    - 工作温度范围:-40°C 至 +85°C 和 -40°C 至 +125°C
    - CPU频率:最高48MHz
    - 存储器容量:128KB闪存和16KB SRAM
    - 输入输出引脚:最多38个可编程GPIO引脚
    工作环境:
    - 适用于宽温范围工业级应用
    - 通过AEC-Q100认证,符合汽车电子标准

    产品特点和优势


    独特功能:
    - 高精度模拟和数字信号处理能力
    - 具备多种定时器和计数器,实现复杂的PWM波形生成
    - 内置硬件乘法器和内存保护单元
    市场竞争力:
    - 高度集成,减少了外围电路的需求
    - 强大的故障保护机制,提升了系统的可靠性
    - 灵活的时钟系统和调试接口

    应用案例和使用建议


    实际应用场景:
    - 在工业自动化中,实现精准的电机控制和同步控制
    - 在电动汽车中,提供高效且可靠的电池管理系统
    使用建议:
    - 对于需要高精度和复杂信号处理的应用,选择配备多通道ADC和DAC的型号
    - 注意电源管理和散热设计,确保稳定运行

    兼容性和支持


    兼容性:
    - 与Microchip其他MCU家族具备良好的兼容性
    - 支持多种通信接口,包括USART、I2C和SPI
    支持和服务:
    - Microchip提供全面的技术支持,包括在线文档、论坛和技术服务
    - 用户可获得详尽的设计参考和代码库

    常见问题与解决方案


    常见问题及解决办法:
    - 问:如何配置系统时钟?
    - 解决方案:参考章节11《Clock System》,了解不同时钟源的选择方法和配置步骤。
    - 问:如何进行故障检测和保护?
    - 解决方案:查阅章节25《External Interrupt Controller (EIC)》和章节22《Watchdog Timer (WDT)》,了解相关的配置和使用方法。
    - 问:如何优化功耗?
    - 解决方案:查看章节16《Power Manager (PM)》,理解不同的睡眠模式及其功耗特性。

    总结和推荐


    产品评估:
    - 主要优点:
    - 高度集成,功能强大,适合作为电机控制系统的核心组件
    - 广泛的工作温度范围和电气特性,适合恶劣环境下的应用
    - 丰富的外设和灵活的配置选项,适应多种应用场景
    推荐使用:
    - 推荐在需要高精度控制和复杂信号处理的工业自动化、汽车电子等领域使用。对于需要高度集成和多功能的项目,PIC32CM MC00系列MCU是一个理想选择。

PIC32CM1216MC00048-I/Y8X参数

参数
外设 Brown-out Detect/Reset,DMA,Motor Control,POR,PWM,WDT
数据转换器 -
接口类型 I2C,IrDA,LINbus,RS-485,SERCOM,SMBus,SPI,UART,USART
振荡器类型 内部
最大工作供电电压 -
速度 48MHz
RAM大小 16KB
电压-电源(Vcc/Vdd) 2.7V~5.5V
I/O数量 38
程序存储器类型 FLASH
核心处理器 ARM® Cortex®-M0+
最大时钟频率 -
数据总线宽度 32bit
程序存储器大小 128KB
内核数 1
EEPROM大小 4 x 8
最小工作供电电压 -

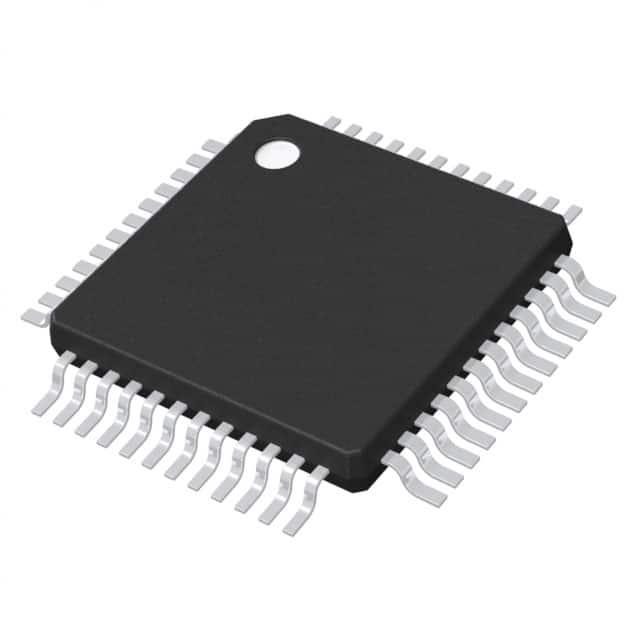

通用封装 TQFP-48
安装方式 贴片安装
零件状态 在售
包装方式 托盘

PIC32CM1216MC00048-I/Y8X厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC32CM1216MC00048-I/Y8X数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC32CM1216MC00048-I/Y8X PIC32CM1216MC00048-I/Y8X数据手册

PIC32CM1216MC00048-I/Y8X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 30.432
30+ ¥ 29.164
50+ ¥ 28.4032
100+ ¥ 27.3888
库存: 914
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 304.32
