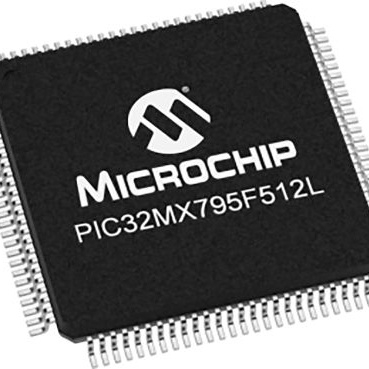

PIC32MX795F512L-80V/PT

产品分类: 微控制器(MCU)
产品描述: Microchip PIC32系列单片机, MIPS32内核, 100针, TQFP封装, 1CAN通道
供应商型号: 09Y-PIC32MX795F512L-80V/PT
供应商: 国内现货
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC32MX795F512L-80V/PT

PIC32MX795F512L-80V/PT概述

    PIC32MX5XX/6XX/7XX 32位微控制器技术手册

    产品简介


    PIC32MX5XX/6XX/7XX 系列是 Microchip Technology 公司开发的高性能 32 位微控制器(MCU),专为各种复杂应用设计。这些 MCU 集成了丰富的功能,如图形接口、USB 控制器、CAN 模块及以太网接口,使其成为工业控制、汽车电子、消费电子等多个领域的理想选择。

    技术参数


    1. 电压范围:2.3V 到 3.6V
    2. 温度范围:-40°C 至 +105°C
    3. 时钟频率:最高 80 MHz
    4. 内核:MIPS32 M4K 内核,支持 MIPS16e 模式,可达 40% 更小的代码大小
    5. 电源管理:
    - 动态电流:0.5 mA/MHz(典型)
    - 集成 Power-on Reset 和 Brown-out Reset
    6. 存储容量:
    - Flash 内存:高达 512 KB
    - RAM 内存:高达 128 KB
    7. ADC:10 位,采样率高达 1 MSPS
    8. 通用定时器/捕获/比较:5 个 16 位定时器,最多 2 个 32 位定时器
    9. DMA:最多 8 个硬件 DMA 通道
    10. 通信接口:
    - USB 2.0 全速 OTG 控制器
    - 10/100 Mbps 以太网 MAC
    - CAN 控制器
    - 6 个 UART 模块
    - 最多 4 个 SPI 模块
    - 最多 5 个 I2C 模块

    产品特点和优势


    1. 高性能核心:MIPS32 M4K 内核,最高达 80 MHz 的运行速度,以及 MIPS16e 模式下的更小代码尺寸。
    2. 强大的连接性:集成了多种通信接口,包括 USB、以太网、CAN 和多路 UART,适合复杂网络通信需求。
    3. 低功耗:具备低功耗管理模式(Sleep 和 Idle),可有效延长电池寿命。
    4. 集成外部图形接口:可以驱动 LCD 屏幕并支持 DMA 操作。
    5. 全面的安全支持:内置 Class B 安全库,符合 IEC 60730 标准。

    应用案例和使用建议


    应用案例:
    1. 工业自动化:适用于 PLC 设备,利用其丰富的定时器和接口资源实现复杂控制逻辑。
    2. 车载娱乐系统:通过图形接口驱动液晶屏,同时支持 CAN 通信进行数据交换。
    3. 智能家居设备:利用 USB 和以太网接口实现与外部设备的数据交互。
    使用建议:
    - 时钟管理:在配置时钟源时,建议优先使用内部振荡器配合 PLL 获得稳定的高频时钟。
    - 电源管理:针对低功耗应用,启用睡眠模式和适当的低功耗管理策略。
    - 外部通信:合理分配 UART、SPI 和 I2C 的管脚,避免信号干扰。

    兼容性和支持


    - 兼容性:可与其他标准电子元器件和设备兼容,具有广泛的第三方软件和硬件支持。
    - 技术支持:Microchip 提供了详细的开发文档和技术支持,以及官方的调试工具和开发套件。

    常见问题与解决方案


    1. 问题:电源管理不正常
    - 解决方案:确保所有必要的电源引脚都正确连接,并检查是否有外部干扰。
    2. 问题:通信接口异常
    - 解决方案:重新配置通信协议参数,检查是否有信号干扰。
    3. 问题:外部图形界面不稳定
    - 解决方案:增加电容滤波,调整 DMA 参数,确保图像传输稳定。

    总结和推荐


    综合评估:
    - 优点:高性能的核心处理能力,丰富的外设接口,灵活的时钟管理和低功耗特性,广泛的应用范围。
    - 推荐使用:强烈推荐在需要高性能处理能力和丰富通信接口的嵌入式系统中使用 PIC32MX5XX/6XX/7XX 系列 MCU。无论是工业控制、车载电子还是消费电子产品,这些 MCU 都能提供卓越的性能和可靠性。
    此系列 MCU 非常适合对系统性能和功能性要求较高的应用场合,值得在各类项目中考虑使用。

PIC32MX795F512L-80V/PT参数

参数
接口类型 CANbus,Ethernet,I2C,SPI,UART,USART,USB OTG
振荡器类型 内部
速度 80MHz
RAM大小 128KB
核心处理器 MIPS32® M4K™
程序存储器类型 FLASH
程序存储器大小 512KB
内核数 1
最大工作供电电压 3.6V
外设 Brown-out Detect/Reset,DMA,POR,PWM,WDT
数据转换器 A/D 16x10b
最小工作供电电压 2.3V
数据总线宽度 32bit
EEPROM大小 -
最大时钟频率 80MHz
I/O数量 85
电压-电源(Vcc/Vdd) 2.3V~3.6V
通用封装 QFP
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,托盘

PIC32MX795F512L-80V/PT厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC32MX795F512L-80V/PT数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC32MX795F512L-80V/PT PIC32MX795F512L-80V/PT数据手册

PIC32MX795F512L-80V/PT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 95.1795
150+ ¥ 92.839
200+ ¥ 89.7184
库存: 3864
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 9517.95
