PIC16F18326-I/SL

产品分类: 微控制器(MCU)

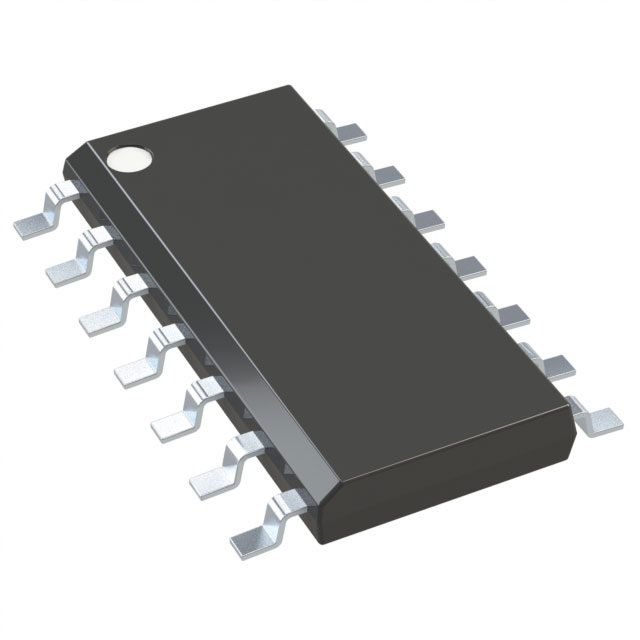

产品描述: Microchip PIC16系列单片机, PIC内核, 14针, SOIC封装
供应商型号: 30C-PIC16F18326-I/SL 14-SOIC
供应商: 国内现货
标准整包数: 1

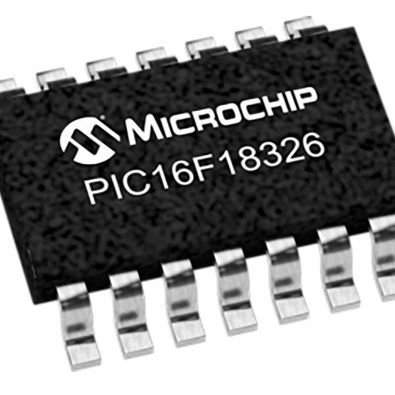

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F18326-I/SL

PIC16F18326-I/SL概述

    PIC16(L)F18326/18346 微控制器技术手册

    1. 产品简介


    产品概述
    PIC16(L)F18326/18346微控制器是一款专为广泛的应用场景设计的高性能、低功耗微控制器。它集成了模拟功能、核心独立外设和通信外设,并采用了eXtreme Low Power(XLP)技术,使其成为适用于各种通用和低功耗应用场景的理想选择。
    主要功能
    - 兼容编译器优化的RISC架构
    - 支持直流至32 MHz时钟输入
    - 集成中断能力、16级硬件堆栈、多个定时器
    - 低电流电源启动(POR)、上电定时器(PWRTE)、可选的欠压复位(BOR)
    - 精密的内部振荡器和外部源4x PLL
    - 强大的非易失性存储器(28 KB程序闪存、2 KB数据SRAM、256 B EEPROM)
    应用领域
    - 通用控制
    - 电池供电设备
    - 工业自动化
    - 消费电子产品
    - 无线通信设备

    2. 技术参数


    电气特性
    - 工作电压范围:1.8V至3.6V(PIC16LF18326/18346);2.3V至5.5V(PIC16F18326/18346)
    - 温度范围:工业级 -40°C至85°C;扩展级 -40°C至125°C
    - 操作频率:最高32 MHz
    - 存储器容量:28 KB程序闪存、2 KB数据SRAM、256 B EEPROM
    低功耗特性
    - 睡眠模式下的电流消耗:40 nA(@1.8V)
    - 监视定时器(WDT):250 nA(@1.8V)
    - 第二振荡器:300 nA(@32 kHz)
    - 运行电流:8 μA(@32 kHz,1.8V)
    - 工作电流:37 μA/MHz(@1.8V)

    3. 产品特点和优势


    - RISC架构优化:编译器优化的RISC架构确保高效运算。
    - 多模式功耗管理:提供多种低功耗运行模式,如睡眠模式、空闲模式和降速模式,降低功耗。
    - 灵活的外设配置:通过Peripheral Pin Select(PPS)模块实现外设引脚的灵活映射,提升设计灵活性。
    - 丰富的外设集成:集成多种模拟和数字外设,如ADC、DAC、PWM、CCP、CLC、CWG、EUSART等,满足多样化的应用场景需求。

    4. 应用案例和使用建议


    应用场景
    - 工业控制:利用高精度ADC和定时器模块实现精确的温度和压力控制。
    - 消费电子:适合智能家居设备,例如智能温控系统,利用其低功耗特性和灵活的通信接口。
    - 汽车电子:通过集成的通信接口(如LIN、CAN)和强大的计算能力,适用于车载信息娱乐系统。
    使用建议
    - 电源管理:充分利用低功耗特性,在不活动状态下切换到睡眠模式以节省能量。
    - 外设配置:合理利用PPS功能进行外设引脚的重新分配,避免信号冲突。
    - 外部接口:根据实际需求选择合适的通信接口,如SPI、I2C或RS-485等,以适应不同的外部设备连接。

    5. 兼容性和支持


    兼容性
    - 支持多种通信协议,如EUSART、SPI、I2C、LIN等,可以方便地与其他电子元器件和设备连接。
    - 采用标准封装(PDIP、SOIC、UQFN等),易于集成到现有的电路板设计中。
    支持
    - Microchip提供详尽的技术文档和支持,包括数据手册、参考设计和开发工具。
    - 可通过Microchip官网获取最新的技术支持和更新信息。

    6. 常见问题与解决方案


    常见问题
    - 问:如何设置唤醒定时器?
    答:可以通过配置WDT寄存器来设定唤醒时间。
    - 问:在睡眠模式下如何节省更多的功耗?
    答:可以启用Peripheral Module Disable(PMD)功能来关闭未使用的外设。
    - 问:如何处理数据丢失问题?
    答:通过配置看门狗定时器(WDT)来检测并恢复系统状态,避免因长时间运行导致的数据丢失。

    7. 总结和推荐


    综合评估
    - 优点:
    - 高效的RISC架构和丰富的外设集成,提高了微控制器的运算能力和多功能性。
    - 灵活的功耗管理模式,能够在不同场景下保持低功耗。
    - 广泛的应用兼容性和详细的官方支持文档,方便开发人员快速上手。
    推荐
    - PIC16(L)F18326/18346微控制器凭借其出色的性能和低功耗特性,非常适合需要高性能和低功耗应用的场合。强烈推荐用于工业控制、消费电子和汽车电子等领域。

PIC16F18326-I/SL参数

参数
最大时钟频率 32MHz
EEPROM大小 256 x 8
内核数 -
RAM大小 2KB
最大工作供电电压 5.5V
电压-电源(Vcc/Vdd) 2.3V~5.5V
程序存储器类型 FLASH
振荡器类型 内部
程序存储器大小 28KB
速度 32MHz
数据总线宽度 8bit
外设 Brown-out Detect/Reset,POR,PWM,WDT
I/O数量 12
接口类型 I2C,LINbus,SPI,UART,USART
最小工作供电电压 2.5V
核心处理器 PIC
数据转换器 A/D 11x10b,D/A 1x5b
长*宽*高 8.65mm*3.9mm*1.5mm
通用封装 SOIC-14
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装,管装

PIC16F18326-I/SL厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16F18326-I/SL数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16F18326-I/SL PIC16F18326-I/SL数据手册

PIC16F18326-I/SL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.538
100+ ¥ 9.174
712+ ¥ 8.338
1425+ ¥ 8.019
2850+ ¥ 7.711
17100+ ¥ 7.667
37050+ ¥ 7.59
库存: 21
起订量: 1 增量: 2850
交货地:
最小起订量为:1
合计: ¥ 10.53
