首页  >  产品百科  >  PIC16LF1503-I/ST

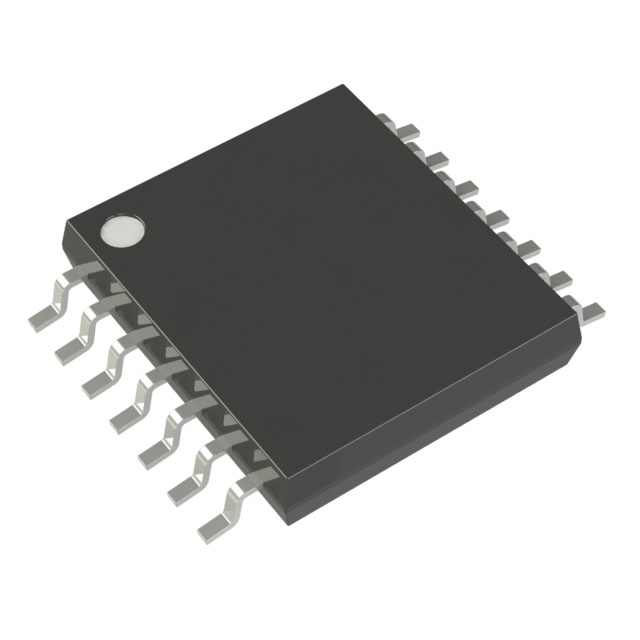

PIC16LF1503-I/ST

产品分类: 微控制器(MCU)
产品描述: 1.8V~3.6V 20MHz 1KB FLASH 3.5KB Brown-out Detect/Reset,POR,PWM,WDT 内部 11 1.8V 3.6V 20MHz I2C,SPI A/D 8x10b 8bit PIC TSSOP-14 贴片安装
供应商型号: PIC16LF1503-I/ST
供应商: 国内现货
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16LF1503-I/ST

PIC16LF1503-I/ST概述

    文章:PIC16(L)F1503 高性能微控制器技术手册解析

    1. 产品简介


    PIC16(L)F1503 是一款高性能、低功耗的8位微控制器(MCU),专为嵌入式系统设计。该系列MCU基于精简指令集计算(RISC)架构,包含丰富的外设和强大的开发工具支持。它适用于多种应用场景,包括消费电子产品、工业控制、汽车电子以及物联网设备等。
    - 产品类型:8位闪存微控制器
    - 主要功能:支持高精度ADC、DAC、PWM、EEPROM、多通道定时器及串行通信接口。
    - 应用领域:家电控制、工业自动化、医疗设备、传感器网络等领域。

    2. 技术参数


    以下是PIC16(L)F1503的主要技术参数:
    | 参数 | 值/范围 |

    | 工作电压 | 1.8V ~ 5.5V |
    | 时钟频率 | DC ~ 20 MHz |
    | 存储容量 | 程序内存:2 KB(可扩展至8 KB)
    数据RAM:128 B
    EEPROM:128 B |
    | ADC | 分辨率:10位,通道数:8路外部 + 3路内部 |
    | DAC | 分辨率:5位 |
    | 比较器 | 数量:2个 |
    | PWM模块 | 数量:4个 |
    | 定时器 | 定时器0:8位
    定时器1:16位
    定时器2:8位 |
    | 串行接口 | SPI、I²C、USART |
    | 工作温度范围 | -40°C 至 +85°C |
    | 供电电流 | 工作电流:典型值30 µA/MHz
    睡眠模式:典型值20 nA |

    3. 产品特点和优势


    - 高性价比:内置高耐久度Flash存储器,支持高达10万次擦写循环。
    - 超低功耗:提供极端低功耗模式(XLP),适合电池供电设备。
    - 多功能外设集成:集成了多种模拟和数字外设,如ADC、DAC、PWM等。
    - 灵活的振荡器配置:支持内部振荡器(最高16 MHz)和外部晶振模式。
    - 编程便利性:支持在线串行编程(ICSP)和增强型低压编程(ELVP)。
    - 调试能力:可通过两根引脚进行硬件断点调试。

    4. 应用案例和使用建议


    应用案例
    - 智能家居:作为无线通信节点,用于家庭环境监测(温湿度、光照强度)。
    - 工业控制:小型电机驱动和闭环控制系统的信号处理。
    - 医疗设备:心率监测仪中实时数据采集与处理。
    使用建议
    1. 降低功耗:通过合理配置定时器和睡眠模式减少不必要的能量消耗。
    2. 数据存储管理:充分利用EEPROM存储关键配置信息,避免频繁操作Flash。
    3. 外设连接优化:优先选择具有更强驱动能力的IO端口用于关键任务,例如PWM输出驱动LED或继电器。

    5. 兼容性和支持


    - 兼容性:PIC16(L)F1503支持主流的嵌入式操作系统和通信协议栈,便于快速集成到现有系统中。
    - 开发支持:Microchip提供完善的开发套件,包括仿真器、烧录器以及官方IDE(MPLAB X IDE)。
    - 技术支持:厂商提供详尽的技术文档和在线社区支持,帮助开发者解决开发过程中的各种问题。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 编程失败 | 检查编程电缆连接是否正确;确认目标板电源稳定。 |
    | 定时器计数异常 | 校准定时器预分频器设置;检查中断优先级分配。 |
    | 模拟外设读数不准确 | 确保参考电压校准无误;检查外部滤波电路设计。 |

    7. 总结和推荐


    PIC16(L)F1503是一款面向广泛应用场景的高性价比8位微控制器,尤其适合对功耗敏感且需要多功能集成的应用场合。其出色的性能、广泛的外围支持以及良好的生态系统使其成为许多工程师的理想选择。总体而言,我们强烈推荐此款MCU给寻求平衡性能与成本的项目团队。
    如果您的项目需求集中于低成本、低功耗、高可靠性,那么PIC16(L)F1503无疑是最佳候选之一!

PIC16LF1503-I/ST参数

参数
最小工作供电电压 1.8V
数据总线宽度 8bit
EEPROM大小 -
速度 20MHz
I/O数量 11
程序存储器大小 3.5KB
振荡器类型 内部
接口类型 I2C,SPI
外设 Brown-out Detect/Reset,POR,PWM,WDT
电压-电源(Vcc/Vdd) 1.8V~3.6V
RAM大小 1KB
数据转换器 A/D 8x10b
程序存储器类型 FLASH
内核数 -
最大时钟频率 20MHz
最大工作供电电压 3.6V
核心处理器 PIC
通用封装 TSSOP-14
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,管装

PIC16LF1503-I/ST厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16LF1503-I/ST数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16LF1503-I/ST PIC16LF1503-I/ST数据手册

PIC16LF1503-I/ST封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 7.9303
500+ ¥ 7.7993
1000+ ¥ 7.6026
库存: 864
起订量: 100 增量: 96
交货地:
最小起订量为:100
合计: ¥ 793.03
