首页  >  产品百科  >  PIC32MZ1024ECG144T-I/PL

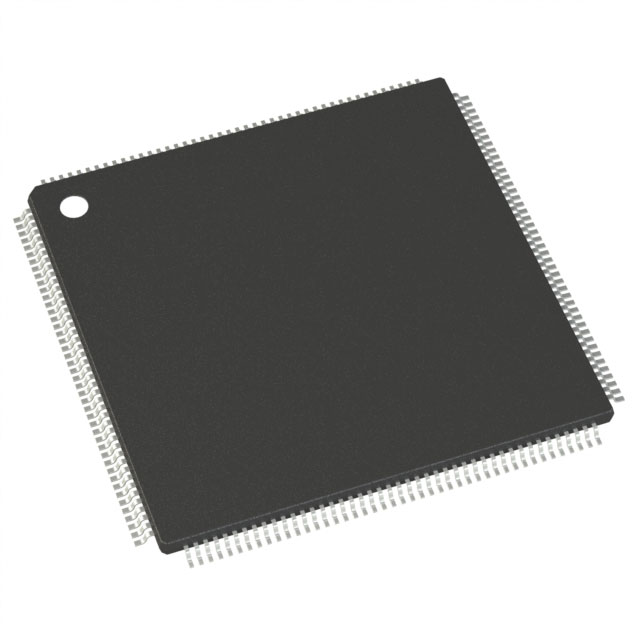

PIC32MZ1024ECG144T-I/PL

产品分类: 微控制器(MCU)
产品描述: 2.3V~3.6V 200MHz 512KB FLASH 1MB Brown-out Detect/Reset,DMA,I²S,POR,PWM,WDT 内部 120 1 2.2V 200MHz EBI,EMI,Ethernet,I2C,SPI,SQI,UART,USART,USB OTG A/D 48x10b 32bit MIPS32® microAptiv™ LQFP-144 贴片安装,黏合安装 20mm*20mm*1.4mm
供应商型号: PIC32MZ1024ECG144T-I/PL-ND
供应商:
标准整包数: 700
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC32MZ1024ECG144T-I/PL

PIC32MZ1024ECG144T-I/PL概述

    # PIC32MZ Embedded Connectivity (EC) Family 技术手册

    产品简介


    基本介绍
    PIC32MZ Embedded Connectivity (EC) 家族是一系列高性能微控制器(MCU),专为嵌入式系统设计。这些MCU具有丰富的功能集,适用于广泛的嵌入式应用,包括工业自动化、消费电子、物联网设备等。
    主要功能
    - 高达200 MHz的核心频率,支持高达330 DMIPS
    - 集成的双缓存(16 KB I-Cache 和 4 KB D-Cache)
    - 支持浮点运算单元
    - 多个串行接口,包括I2S、LJ、RJ和SPI
    - 内置的安全特性,如加密引擎和随机数生成器(RNG)
    - 高速通信接口,包括USB 2.0 HS OTG控制器和以太网MAC
    应用领域
    - 工业自动化控制
    - 消费电子设备
    - 物联网(IoT)设备
    - 医疗设备
    - 汽车电子

    技术参数


    | 参数 | 描述 |

    | 供电电压 | 2.3V 至 3.6V |
    | 工作温度范围 | -40°C 至 +85°C |
    | 时钟管理 | 内部振荡器,可编程PLL,失败安全时钟监控器(FSCM),独立看门狗定时器(WDT)及死人定时器(DMT) |
    | 功耗管理 | 低功耗模式:睡眠和空闲模式 |
    | 内存接口 | 50 MHz外部总线接口(EBI),50 MHz串行四通道接口(SQI) |
    | 音频和图形接口 | 图形接口:EBI或PMP;音频数据通信:I2S,LJ,RJ;音频控制接口:SPI和I2C |
    | 高速通信接口 | USB 2.0 HS OTG控制器,10/100 Mbps以太网MAC |
    | 安全特性 | 加密引擎,支持AES、3DES、SHA、MD5和HMAC;随机数生成器(RNG) |
    | 直接存储器访问(DMA) | 八个通道,自动检测数据大小 |
    | 高级模拟功能 | 10位ADC,多达48个模拟输入;两个比较器,带32个可编程电压参考 |
    | 通信接口 | 两个CAN模块,六个UART模块,六个SPI模块,五个I2C模块 |
    | 定时器/捕获/比较 | 九个16位或四个32位定时器/计数器,九个输出比较模块,九个输入捕获模块 |
    | 输入/输出 | 5V耐受引脚,最高可达32mA源/汲电流,可选择开漏、上拉和下拉 |
    | 兼容性 | 符合Class B安全标准,支持IEC 60730 |

    产品特点和优势


    独特功能
    - 集成双缓存机制,优化嵌入式操作系统执行
    - 支持microMIPS模式,代码尺寸减少35%
    - 内置DSP增强核心,支持多通道累加器,单周期MAC指令
    - 强大的安全特性,如加密引擎和随机数生成器
    市场竞争力
    - 高集成度:包含多种通信接口,丰富外围设备
    - 低功耗:多种低功耗模式,适合电池供电应用
    - 易于开发:提供多个开发工具和软件库,简化设计流程

    应用案例和使用建议


    实际应用场景
    - 在工业控制系统中用于数据采集和处理
    - 在智能家居设备中实现网络连接和控制
    - 在医疗设备中实现信号处理和数据传输
    使用建议
    - 根据具体应用需求选择合适的引脚数量和封装类型
    - 利用提供的安全特性保护敏感数据
    - 开发过程中充分利用丰富的开发工具和支持,加快调试过程

    兼容性和支持


    兼容性
    - 与其他Microchip Technologies公司的产品兼容
    - 支持多种操作系统和中间件
    厂商支持
    - 提供全面的技术文档和开发工具包
    - 提供在线技术支持和客户支持

    常见问题与解决方案


    问题一:如何配置定时器?
    解决方案
    - 参考技术手册中的定时器配置章节,根据应用需求设置相关寄存器
    - 利用开发工具中的调试功能进行验证
    问题二:如何提高系统的安全性?
    解决方案
    - 利用内置加密引擎和随机数生成器进行数据加密和认证
    - 设置恰当的内存保护区域,限制对关键数据的访问

    总结和推荐


    综合评估
    - 优点:
    - 高性能:200 MHz的核心频率,强大的浮点运算能力
    - 高集成度:集成了多种通信接口和高级模拟功能
    - 低功耗:多种低功耗模式,适合电池供电设备
    - 强大安全性:内置加密引擎和随机数生成器
    - 不足:
    - 价格相对较高,可能不适合成本敏感型项目
    推荐使用
    - 推荐用于需要高性能和高集成度的嵌入式系统中,特别是那些对安全性和数据处理能力有较高要求的应用
    - 在选择此产品前,需根据具体项目的需求进行权衡。

PIC32MZ1024ECG144T-I/PL参数

参数
EEPROM大小 -
程序存储器大小 1MB
最大工作供电电压 -
数据总线宽度 32bit
速度 200MHz
振荡器类型 内部
I/O数量 120
电压-电源(Vcc/Vdd) 2.3V~3.6V
程序存储器类型 FLASH
数据转换器 A/D 48x10b
最小工作供电电压 2.2V
RAM大小 512KB
最大时钟频率 200MHz
接口类型 EBI,EMI,Ethernet,I2C,SPI,SQI,UART,USART,USB OTG
内核数 1
核心处理器 MIPS32® microAptiv™
外设 Brown-out Detect/Reset,DMA,I²S,POR,PWM,WDT
长*宽*高 20mm*20mm*1.4mm
通用封装 LQFP-144
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

PIC32MZ1024ECG144T-I/PL厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC32MZ1024ECG144T-I/PL数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC32MZ1024ECG144T-I/PL PIC32MZ1024ECG144T-I/PL数据手册

PIC32MZ1024ECG144T-I/PL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
700+ ¥ 135.4125
库存: 0
起订量: 700 增量: 0
交货地:
最小起订量为:700
合计: ¥ 0
直接购买
加入购物车
