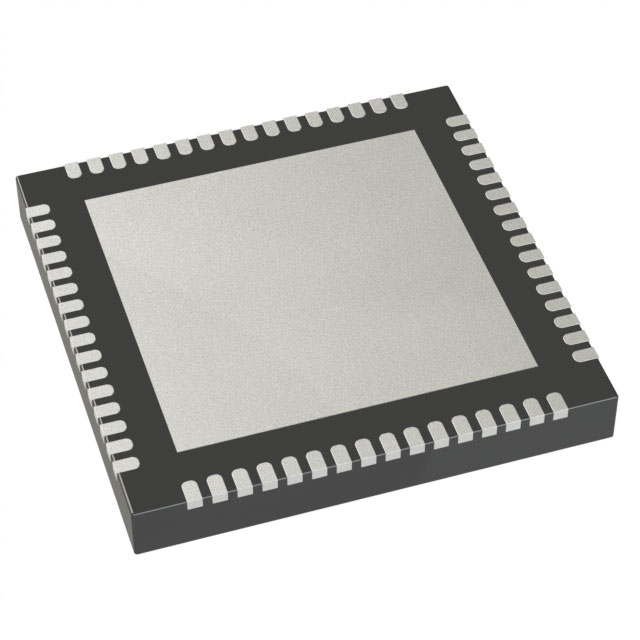

PIC24FJ192GB106-I/MR

产品分类: 微控制器(MCU)
产品描述: 2V~3.6V 32MHz 16KB FLASH 192KB 欠压检测/复位,LVD,POR,PWM,WDT 内部 51 3V 32MHz I2C,SPI,UART,USART,USB OTG A/D 16x10b 16bit PIC QFN-64(EP) 贴片安装 9mm*9mm*880μm
供应商型号: 579-PIC24FJ192GB10MR
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC24FJ192GB106-I/MR

PIC24FJ192GB106-I/MR概述

    PIC24FJ256GB110 系列 16 位闪存微控制器产品介绍

    产品简介


    PIC24FJ256GB110 系列是Microchip Technology公司推出的一款高性能16位闪存微控制器(MCU),适用于多种电子应用领域。这些微控制器集成了USB On-The-Go (OTG) 功能,具备高速的数据传输能力,适用于USB设备端和主机端的应用。此外,它们还配备了丰富的外围设备,如ADC、定时器、串行接口等,可以广泛应用于消费电子、工业控制、医疗设备等领域。

    技术参数


    - 封装形式:64/80/100引脚TQFP/QFN封装
    - 程序存储器:256K字节(不同型号有所不同)
    - SRAM:16K字节
    - 外围设备:
    - 10位ADC,最多16通道
    - 3个模拟比较器
    - 4个UART模块
    - 3个SPI模块
    - 3个I2C模块
    - 5个16位定时器/计数器
    - USB OTG功能:
    - 支持全速(12 Mb/s)和低速(1.5 Mb/s)USB操作
    - 内置高精度PLL和电压调节器
    - CPU性能:
    - 32 MHz时可达16 MIPS运算速度
    - 8 MHz内部振荡器
    - 17位x17位单周期硬件乘法器
    - 32位/16位硬件除法器
    - 电源管理:
    - 支持休眠、空闲和节电模式
    - 低至100 nA的睡眠电流

    产品特点和优势


    - 强大的USB OTG功能:能够作为USB主机或外设工作,适应多种应用场景。
    - 高性能CPU:具有16 MIPS运算速度,适合复杂算法处理和高性能要求的应用。
    - 广泛的外围设备:集成了多种通信接口(UART、SPI、I2C等),为系统设计提供了极大的灵活性。
    - 丰富的ADC和定时器资源:便于传感器数据采集和各种精确控制应用。
    - 低功耗设计:通过多种电源管理功能实现低功耗运行,延长电池寿命。

    应用案例和使用建议


    应用案例:
    - 消费电子:例如智能手表、健康监测设备等,需要高性能和低功耗的USB连接。
    - 工业控制:用于自动化控制系统中的数据采集和处理。
    - 医疗设备:如便携式医疗器械,需要可靠且高效的USB通信功能。
    使用建议:
    - 优化功耗:合理利用电源管理功能,在不使用时进入休眠模式以降低功耗。
    - 数据安全性:通过配置写保护和安全存储区来保护关键数据。
    - 提高数据采集精度:充分利用多通道ADC和精密时钟源进行高精度数据采集。

    兼容性和支持


    - 兼容性:与其他Microchip的16位MCU高度兼容,方便系统扩展和升级。
    - 技术支持:Microchip提供全面的技术文档和开发工具支持,确保快速开发和调试。

    常见问题与解决方案


    - 问题一:无法正确识别USB设备
    - 解决方案:检查USB引脚连接和电源管理设置,确认所有配置都符合要求。
    - 问题二:数据采集精度不高
    - 解决方案:使用多个ADC通道进行冗余测量,并通过软件校准算法提高精度。
    - 问题三:程序运行异常
    - 解决方案:检查程序代码是否有内存访问错误,确认内存映射正确无误。

    总结和推荐


    总结:
    - PIC24FJ256GB110系列微控制器在多种应用场景中表现出色,具备高性能、低功耗、丰富的外围设备等特点。
    - 其强大的USB OTG功能和高精度数据采集能力使其在消费电子、工业控制、医疗设备等领域有着广泛的应用前景。
    推荐:
    - 强烈推荐给需要高性能、多功能、低功耗微控制器的开发者和企业。无论是新项目启动还是现有系统的升级,该系列MCU都是一个值得信赖的选择。

PIC24FJ192GB106-I/MR参数

参数
最小工作供电电压 3V
I/O数量 51
最大时钟频率 32MHz
接口类型 I2C,SPI,UART,USART,USB OTG
数据总线宽度 16bit
RAM大小 16KB
程序存储器类型 FLASH
外设 欠压检测/复位,LVD,POR,PWM,WDT
内核数 -
振荡器类型 内部
数据转换器 A/D 16x10b
速度 32MHz
程序存储器大小 192KB
电压-电源(Vcc/Vdd) 2V~3.6V
最大工作供电电压 -
核心处理器 PIC
EEPROM大小 -
长*宽*高 9mm*9mm*880μm
通用封装 QFN-64(EP)
安装方式 贴片安装
零件状态 在售
包装方式 管装

PIC24FJ192GB106-I/MR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC24FJ192GB106-I/MR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC24FJ192GB106-I/MR PIC24FJ192GB106-I/MR数据手册

PIC24FJ192GB106-I/MR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
120+ $ 6.3936 ¥ 54.0259
库存: 0
起订量: 120 增量: 1
交货地:
最小起订量为:120
合计: ¥ 0
