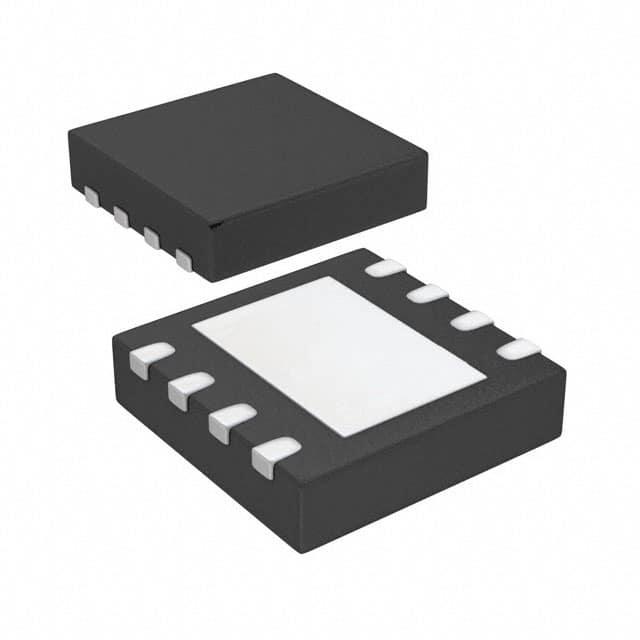

PIC10F206-I/MC

产品分类: 微控制器(MCU)
产品描述: 2V~5.5V 4MHz 1.5Kbit FLASH 6Kbit POR,WDT 内部 3 2V 5.5V 4MHz 8bit PIC DFN-8 贴片安装 2mm*3mm*880μm
供应商型号: 579-PIC10F206-I/MC
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC10F206-I/MC

PIC10F206-I/MC概述

    PIC10F200/202/204/206 8-Bit Flash Microcontrollers

    1. 产品简介


    Microchip Technology的PIC10F200/202/204/206系列是低功耗、高性能的8位CMOS微控制器,适用于广泛的应用场景。这些微控制器基于精简指令集计算机(RISC)架构,仅包含33个单字/单周期指令。除了程序分支需要两个周期外,所有指令均在一个周期内完成执行。这些微控制器提供了多种独特的功能,如内置振荡器、串行编程能力、看门狗定时器以及电源节省模式,使其成为低功耗应用的理想选择。

    2. 技术参数


    - 时钟频率: 最高可达4 MHz。
    - 存储容量:
    - 闪存:
    - PIC10F200/204: 256字
    - PIC10F202/206: 512字
    - SRAM:
    - PIC10F200/204: 16字节
    - PIC10F202/206: 24字节
    - 外设:
    - 定时器模块: TMR0
    - 唤醒睡眠模式: 支持通过引脚变化唤醒
    - 比较器:
    - PIC10F200/202: 无
    - PIC10F204/206: 1个
    - 供电:
    - 工作电压: 2.0V至5.5V
    - 工作电流: < 175 μA @ 2V, 4 MHz(典型)
    - 待机电流: 100 nA @ 2V(典型)

    3. 产品特点和优势


    - 高性能: 拥有12位宽的指令集,确保指令执行效率高,可达到1 μs的指令周期。
    - 集成功能: 内置振荡器、串行编程接口(ICSP)、看门狗定时器和电源节省模式,简化系统设计,降低功耗。
    - 灵活的数据处理: 具备直接、间接和相对寻址方式,使得编程更为简单高效。
    - 高可靠性: 提供精密内部振荡器,工厂校准精度高达±1%,保证稳定性和可靠性。
    - 广泛温度范围: 支持工业级(-40°C到+85°C)和扩展级(-40°C到+125°C)温度范围。

    4. 应用案例和使用建议


    - 个人护理设备: 利用其低功耗特性,适用于电动牙刷、剃须刀等。
    - 安全系统: 用于智能家居、防盗报警系统的控制模块。
    - 低功耗远程传输接收器: 适用于无线传感器网络,如环境监测设备。
    使用建议:
    - 软件编程: 使用Microchip提供的开发工具进行快速原型开发。
    - 硬件设计: 为了提高可靠性,建议采用多个复位源以确保系统在启动时可靠运行。

    5. 兼容性和支持


    - 兼容性: PIC10F200/202/204/206与其他电子元件兼容良好,可在各种嵌入式系统中轻松集成。
    - 支持: Microchip提供全面的技术支持和工具链,包括宏汇编器、软件模拟器、在线调试器、C语言编译器等。

    6. 常见问题与解决方案


    - 问题: 系统无法正常复位。
    - 解决方法: 检查MCLR引脚配置,确保没有异常电平。
    - 问题: 电源电流过高。
    - 解决方法: 确保电路设计符合要求,使用适当的电源去耦合电容。

    7. 总结和推荐


    总的来说,PIC10F200/202/204/206系列是一款非常适合低功耗应用的微控制器。其高性价比、灵活的编程能力和广泛的应用范围使其在市场上具有显著的竞争优势。强烈推荐该产品用于需要高集成度、低功耗和可靠性的嵌入式系统中。

PIC10F206-I/MC参数

参数
I/O数量 3
接口类型 -
EEPROM大小 -
最小工作供电电压 2V
内核数 -
程序存储器类型 FLASH
最大时钟频率 4MHz
数据转换器 -
程序存储器大小 6Kbit
最大工作供电电压 5.5V
振荡器类型 内部
RAM大小 1.5Kbit
电压-电源(Vcc/Vdd) 2V~5.5V
核心处理器 PIC
外设 POR,WDT
数据总线宽度 8bit
速度 4MHz
长*宽*高 2mm*3mm*880μm
通用封装 DFN-8
安装方式 贴片安装
零件状态 在售
包装方式 管装

PIC10F206-I/MC厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC10F206-I/MC数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC10F206-I/MC PIC10F206-I/MC数据手册

PIC10F206-I/MC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.874 ¥ 7.3853
25+ $ 0.7935 ¥ 6.7051
100+ $ 0.682 ¥ 5.7629
库存: 2840
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.38
