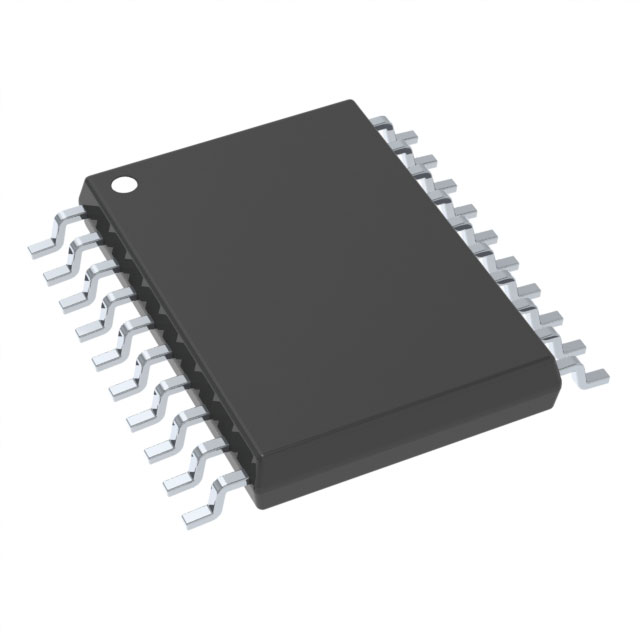

PIC16LF88T-I/SS

产品分类: 微控制器(MCU)
产品描述: 2V~5.5V 10MHz 2.875KB FLASH 7KB Brown-out Detect/Reset,POR,PWM,WDT 内部 16 2V 5.5V 10MHz I2C,SPI,UART,USART 256 x 8 A/D 7x10b 8bit PIC SSOP-20 贴片安装,黏合安装 7.2mm*5.3mm*1.75mm
供应商型号: TOM-PIC16LF88T-I/SS
供应商: 海外现货
标准整包数: 1600
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16LF88T-I/SS

PIC16LF88T-I/SS概述

    PIC16F87/88 Microcontroller技术手册解析

    产品简介


    产品类型: PIC16F87/88是一款来自Microchip公司的低功耗微控制器系列。该系列微控制器广泛应用于需要高效能且低功耗处理能力的各种场景,如工业控制、消费电子、医疗器械等领域。
    主要功能:
    - 支持多种电源管理模式,如主运行模式、RC运行模式、安全运行模式和休眠模式。
    - 配备多种振荡器模式,如低功耗、晶体振荡器和高速模式。
    - 内置可编程模拟比较器模块和10位ADC转换器。
    - 拥有捕获、比较、PWM功能模块以及同步串行接口(SSP)和地址可寻址的通用同步异步收发器(AUSART)。
    应用领域:
    - 工业自动化控制
    - 家用电器
    - 医疗器械
    - 远程控制系统

    技术参数


    - 低功耗特性:
    - 主运行模式:76 μA,1 MHz,2V
    - RC运行模式:7 μA,31.25 kHz,2V
    - 安全运行模式:9 μA,32 kHz,2V
    - 休眠模式:0.1 μA,2V
    - 时钟特性:
    - 内部振荡器频率:31.25 kHz、125 kHz、250 kHz、500 kHz、1 MHz、2 MHz、4 MHz、8 MHz
    - 外部晶体模式:最高20 MHz
    - 外部时钟模式:ECIO,最高20 MHz
    - I/O口:
    - 16个用户配置引脚
    - 支持中断、改变端口B中断、定时器0时钟输入等功能
    - 内存:
    - 程序存储器:4K x 14字节
    - 数据存储器:368 x 8字节
    - EEPROM:256 x 8字节
    - 工作电压范围:
    - 2.0V至5.5V

    产品特点和优势


    - 超低功耗: 通过多种低功耗模式显著降低了功耗,适合电池供电的应用。
    - 宽电压范围: 2.0V至5.5V的工作电压范围使得它适用于各种不同的电源条件。
    - 强大的I/O功能: 支持多种外部接口,包括SPI、I2C、AUSART等,为用户提供了丰富的扩展能力。
    - 高集成度: 内置多个功能模块,如ADC、比较器和PWM,减少了外接芯片的需求,简化了电路设计。

    应用案例和使用建议


    案例:
    - 用于便携式医疗设备中实时监测患者的生理指标。
    - 在家用电器中作为主控单元,实现复杂的功能控制和人机交互。
    使用建议:
    - 在设计系统时,考虑到不同工作模式下的功耗差异,合理配置工作模式以达到最佳节能效果。
    - 注意在外部中断触发时及时响应,避免因延迟导致的数据丢失或错误。

    兼容性和支持


    - 兼容性: 与其他MCU和外围设备有良好的兼容性,可以方便地集成到现有的系统中。
    - 技术支持: 微软芯片提供详尽的技术文档和开发工具,同时提供在线技术支持和更新服务。

    常见问题与解决方案


    - 问题1: 休眠模式下无法正常唤醒。
    - 解决方法: 检查电源连接是否稳定,确保MCLR引脚被正确拉低后重新启动。

    - 问题2: 通信异常。
    - 解决方法: 检查串行通信线路连接是否正确,重新配置波特率设置。

    - 问题3: 数据读写错误。
    - 解决方法: 确认程序代码无误,检查内部存储器是否已满或损坏。

    总结和推荐


    综合评估:
    - PIC16F87/88是一款高性能、低功耗的微控制器,特别适合于对功耗有严格要求的应用场景。
    - 其广泛的电压范围和丰富的外设接口使其在多种应用中都能表现出色。
    推荐使用:
    - 对于需要低功耗、高效能的嵌入式系统,强烈推荐使用PIC16F87/88。
    - 设计人员应充分考虑其低功耗特性和多功能性,灵活配置以满足具体需求。

PIC16LF88T-I/SS参数

参数
速度 10MHz
接口类型 I2C,SPI,UART,USART
程序存储器大小 7KB
数据转换器 A/D 7x10b
核心处理器 PIC
最大时钟频率 10MHz
外设 Brown-out Detect/Reset,POR,PWM,WDT
EEPROM大小 256 x 8
内核数 -
RAM大小 2.875KB
数据总线宽度 8bit
I/O数量 16
最小工作供电电压 2V
振荡器类型 内部
程序存储器类型 FLASH
电压-电源(Vcc/Vdd) 2V~5.5V
最大工作供电电压 5.5V
长*宽*高 7.2mm*5.3mm*1.75mm
通用封装 SSOP-20
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

PIC16LF88T-I/SS厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16LF88T-I/SS数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16LF88T-I/SS PIC16LF88T-I/SS数据手册
