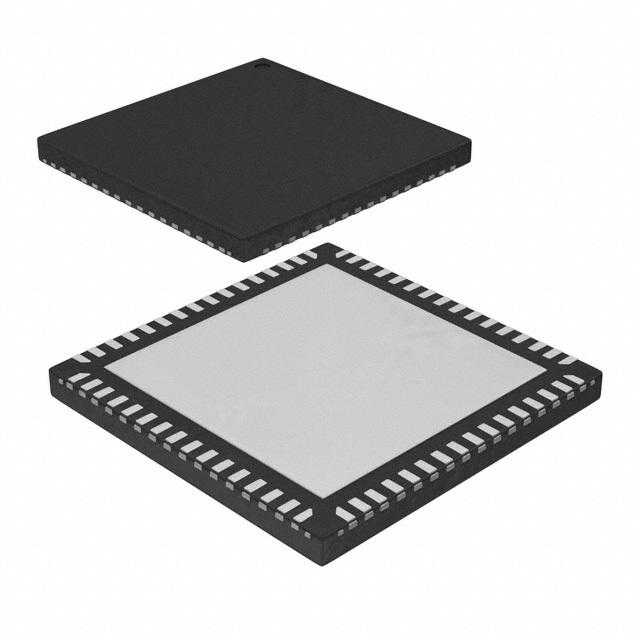

ATSAMD20J15A-MNT

产品分类: 微控制器(MCU)
产品描述: 1.62V~3.6V 48MHz 4KB FLASH 32KB 欠压检测/复位,POR,WDT 内部 52 1.62V 3.63V 48MHz I2C,SPI,UART,USART A/D 20x12b,D/A 1x10b 32bit ARM® Cortex®-M0+ QFN-64 贴片安装 9mm(长度)*9mm(宽度)
供应商型号:
供应商:
标准整包数: 0
MICROCHIP TECHNOLOGY 微控制器(MCU) ATSAMD20J15A-MNT

ATSAMD20J15A-MNT概述

    # Atmel SMART™ SAM D20 系列微控制器产品技术手册

    1. 产品简介


    Atmel SMART™ SAM D20 是一款基于 ARM Cortex-M0+ 处理器的低功耗微控制器系列,提供从 32 到 64 引脚的多种选择,最高可配备 256KB 的闪存(Flash)和 32KB 的静态随机存取存储器(SRAM)。这款微控制器以高达 48MHz 的频率运行,性能达到 2.46 CoreMark/MHz。它特别适合需要简单直观迁移的开发项目,具备一致的外围模块、代码兼容性、线性地址映射和引脚兼容迁移路径。SAM D20 系列支持智能且灵活的外围设备,包括 Atmel 事件系统用于器件间信号传递,还支持电容式触摸按钮、滑块及滚轮用户界面。
    主要应用领域
    - 智能家居设备
    - 工业自动化
    - 电池供电设备
    - 物联网(IoT)节点
    - 消费电子产品

    2. 技术参数


    以下为 SAM D20 系列的详细技术参数表:
    | 参数项 | SAM D20J | SAM D20G | SAM D20E |
    ||
    | 引脚数 | 64 | 48 | 32 |
    | 通用输入输出(GPIO) | 52 | 38 | 26 |
    | 闪存容量 | 256/128/64/32KB | 256/128/64/32KB | 256/128/64/32KB |
    | SRAM 容量 | 32/16/8/4/2KB | 32/16/8/4/2KB | 32/16/8/4/2KB |
    | 计时器数量 | 8 | 6 | 6 |
    | SERCOM 接口数量 | 6 | 6 | 4 |
    | ADC 通道数量 | 20 | 14 | 10 |
    | DAC 通道数量 | 1 | 1 | 1 |
    | 最大工作频率 | 48MHz | 48MHz | 48MHz |
    | 工作电压范围 | 1.62V - 3.63V | 1.62V - 3.63V | 1.62V - 3.63V |
    其他特点包括:
    - 支持低功耗模式(闲置和待机模式)
    - 具备 8 个事件系统通道
    - 提供外部中断控制器(EIC),支持多达 16 条外部中断线路
    - 包括一个 32 位实时时钟(RTC)
    - 内置电容式触摸控制器,最多支持 256 个触控点

    3. 产品特点和优势


    SAM D20 系列微控制器具有以下显著特点和优势:
    1. 高性能处理器
    使用 ARM Cortex-M0+ 核心,运行频率达 48MHz,能够高效处理任务并降低功耗。
    2. 丰富的外设支持
    集成了多达 6 个 SERCOM 模块(可配置为 UART、SPI 或 I2C),多个计时器及一个高精度 12 位 ADC,满足多样化的应用需求。
    3. 低功耗设计
    在活动模式下,功耗可低至 70µA/MHz;睡眠模式下进一步优化至 8µA,尤其适合便携式和电池供电设备。
    4. 强大的开发支持
    提供 C 编译器、汇编器、调试仿真工具和编程器等完整开发套件,便于快速实现项目原型设计。
    5. 电容式触摸支持
    内置 PTC(Peripheral Touch Controller),支持复杂的人机交互界面,包括触摸屏、滑动条等。
    6. 广泛的兼容性
    通过引脚兼容和软件可移植的设计,开发者可以在不同型号之间轻松迁移代码和硬件布局。

    4. 应用案例和使用建议


    应用案例
    - 智能家居传感器节点:利用 ADC 和低功耗特性采集温湿度数据并通过 SERCOM 发送至云端。
    - 工业手持设备:采用 PTC 实现多点触摸控制,同时通过 RTC 和低功耗特性延长电池续航。
    - 物联网网关:结合 SERCOM 接口和丰富的计时器资源,作为通信桥接设备。
    使用建议
    1. 开发前仔细评估所需功能和资源,合理选择 SAM D20 系列具体型号。
    2. 配合 Atmel Studio 软件进行代码调试,减少开发周期。
    3. 注意根据实际应用配置适当的时钟源以优化功耗表现。

    5. 兼容性和支持


    兼容性
    SAM D20 系列微控制器可以无缝集成到现有的电路设计中,兼容性良好。其引脚排列保持一致,使得迁移过程中无需重新设计 PCB。
    支持
    Atmel 提供全面的技术支持,包括详细的参考手册、应用笔记以及在线社区讨论区。此外,购买者还可以获得官方开发板(如 EVK)和示例程序包。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法进入深度休眠模式 | 检查是否有未关闭的外设电源 |
    | ADC 数据不准确 | 校准 ADC 并调整采样率 |
    | SERCOM 接口通信失败 | 验证时钟配置和协议设置是否正确 |

    7. 总结和推荐


    综合评估
    Atmel SMART™ SAM D20 系列微控制器以其卓越的性能、低功耗设计以及丰富的外设接口,成为现代嵌入式系统的理想选择。无论是在工业控制、消费电子还是物联网领域,它都展现出强大的适应能力。
    推荐结论
    强烈推荐开发人员选择 SAM D20 系列作为核心处理器。尤其是在需要高性能与低功耗平衡的应用场景下,这款微控制器无疑是最佳解决方案之一。对于初学者而言,Atmel 提供的详尽文档和开发支持同样是一大加分项。
    通过充分利用其特性,您可以构建出稳定可靠且高效的产品,满足市场需求。

ATSAMD20J15A-MNT参数

参数
数据转换器 A/D 20x12b,D/A 1x10b
I/O数量 52
内核数 -
最大工作供电电压 3.63V
EEPROM大小 -
最小工作供电电压 1.62V
速度 48MHz
外设 欠压检测/复位,POR,WDT
程序存储器类型 FLASH
核心处理器 ARM® Cortex®-M0+
振荡器类型 内部
最大时钟频率 48MHz
程序存储器大小 32KB
电压-电源(Vcc/Vdd) 1.62V~3.6V
数据总线宽度 32bit
接口类型 I2C,SPI,UART,USART
RAM大小 4KB
长*宽*高 9mm(长度)*9mm(宽度)
通用封装 QFN-64
安装方式 贴片安装
零件状态 在售

ATSAMD20J15A-MNT厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ATSAMD20J15A-MNT数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY ATSAMD20J15A-MNT ATSAMD20J15A-MNT数据手册

ATSAMD20J15A-MNT封装设计

查看详情并下载
Symbol
Footprint
3D Model
