PIC16F819-I/SOTSL

产品分类: 微控制器(MCU)
产品描述: 4V~5.5V 20MHz 2KB FLASH 3.5KB Brown-out Detect/Reset,POR,PWM,WDT 内部 16 4V 5.5V 20MHz I2C,SPI 256 x 8 A/D 5x10b 8bit PIC SOIC-18 贴片安装 11.53mm*7.49mm*2.31mm
供应商型号: PIC16F819-I/SOTSL
供应商: 国内现货
标准整包数: 1000

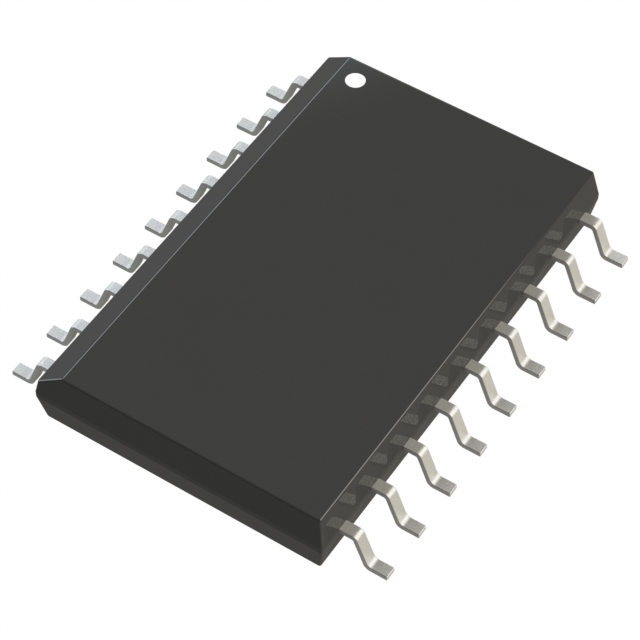

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F819-I/SOTSL

PIC16F819-I/SOTSL概述

    PIC16F818/819 微控制器技术手册

    产品简介


    PIC16F818/819 是一款低功耗的微控制器,属于 Microchip 公司的中档产品线。这些微控制器具有丰富的外设功能,适用于各种工业和消费电子应用。PIC16F818 和 PIC16F819 主要区别在于闪存和数据存储容量的不同。

    技术参数


    - 工作电压范围:2.0V 至 5.5V(工业标准)
    - 低功耗模式:
    - 主运行模式(XT、RC 振荡器):7μA @ 1MHz, 2V
    - 内部振荡器(INTRC):7μA @ 31.25kHz, 2V
    - 睡眠模式:0.2μA, 2V
    - 定时器模块:
    - 定时器1:1.8μA @ 32kHz, 2V
    - 定时器2:0.7μA, 2V
    - 振荡器选择:
    - 晶体模式:LP、XT、HS,最高至20MHz
    - 外部RC模式
    - 外部时钟模式:ECIO,最高至20MHz
    - 内部振荡器:8个可选频率(31kHz、125kHz、250kHz、500kHz、1MHz、2MHz、4MHz、8MHz)

    产品特点和优势


    - 广泛的工作电压范围:2.0V 至 5.5V,适合多种应用环境。
    - 低功耗特性:提供多种低功耗模式,适合电池供电设备。
    - 丰富的外设功能:包括多个定时器、ADC、SPI/I2C 接口、PWM 和捕捉/比较模块。
    - 高数据稳定性:具备高达 100,000 擦写周期的闪存和 1,000,000 擦写周期的数据EEPROM,确保长期可靠性。
    - 易于编程:支持在线串行编程(ICSP),方便开发调试。

    应用案例和使用建议


    - 实时钟应用:利用定时器1模块,可以实现精确的时钟计数,适用于需要低功耗实时钟的应用。
    - 电机控制:使用PWM模块,可以实现电机速度的精确控制。
    - 传感器数据采集:10位ADC模块可以用于传感器数据的高精度采集。
    使用建议:
    - 在设计电路时,考虑电源的稳定性和滤波,以提高微控制器的可靠性和抗干扰能力。
    - 利用数据EEPROM进行非易失性数据存储,确保重要数据的安全。

    兼容性和支持


    - 兼容性:与其他Microchip公司的微控制器具有良好的兼容性,方便系统集成。
    - 支持服务:Microchip公司提供全面的技术支持和开发工具,如在线串行编程工具和调试器。

    常见问题与解决方案


    1. 问题:微控制器上电后无法正常工作。
    解决方案:检查电源电压是否符合要求,复位引脚是否正确配置。
    2. 问题:通信接口数据传输不稳定。
    解决方案:检查接口线路是否连接正确,调整波特率设置,使用滤波器减少干扰。
    3. 问题:程序存储区数据损坏。
    解决方案:检查编程工具设置是否正确,尝试重新编程或更换微控制器。

    总结和推荐


    总体而言,PIC16F818/819是一款功能丰富且低功耗的微控制器,非常适合需要高性能和低成本的嵌入式系统应用。凭借其广泛的电压适应范围和丰富的外设,使其在多个领域具有显著的优势。对于希望构建高效、可靠的嵌入式系统的开发者,这款微控制器是一个值得推荐的选择。

PIC16F819-I/SOTSL参数

参数
外设 Brown-out Detect/Reset,POR,PWM,WDT
数据转换器 A/D 5x10b
最大工作供电电压 5.5V
程序存储器大小 3.5KB
程序存储器类型 FLASH
振荡器类型 内部
数据总线宽度 8bit
EEPROM大小 256 x 8
最小工作供电电压 4V
接口类型 I2C,SPI
内核数 -
核心处理器 PIC
RAM大小 2KB
I/O数量 16
速度 20MHz
电压-电源(Vcc/Vdd) 4V~5.5V
最大时钟频率 20MHz
长*宽*高 11.53mm*7.49mm*2.31mm
通用封装 SOIC-18
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装,管装

PIC16F819-I/SOTSL厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16F819-I/SOTSL数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16F819-I/SOTSL PIC16F819-I/SOTSL数据手册

PIC16F819-I/SOTSL封装设计

查看详情并下载
Symbol
Footprint
3D Model
