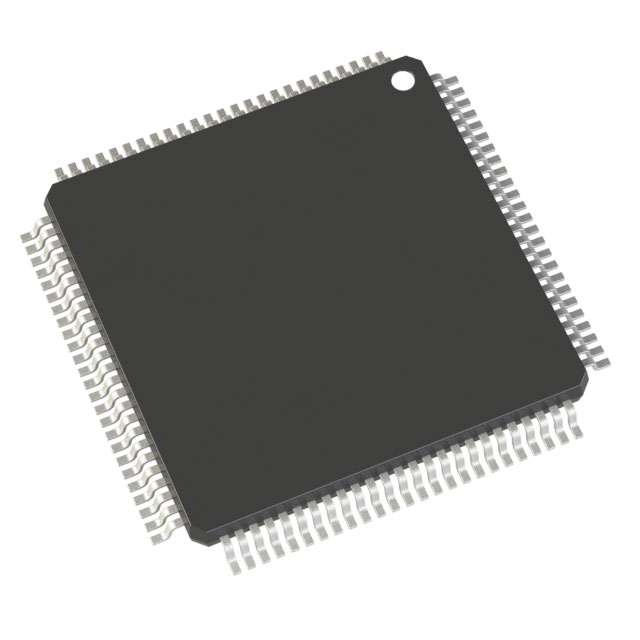

PIC32MX360F512LT-80I/PT

产品分类: 微控制器(MCU)
产品描述: 2.3V~3.6V 80MHz 32KB FLASH 512KB Brown-out Detect/Reset,DMA,POR,PWM,WDT 内部 85 1 2.3V 3.6V 80MHz I2C,IrDA,LINbus,PMP,SPI,UART,USART A/D 16x10b 32bit MIPS32® M4K™ TQFP-100 贴片安装,黏合安装 12mm*12mm*1mm
供应商型号: PIC32MX360F512LT-80I/PT
供应商: 国内现货
标准整包数: 100
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC32MX360F512LT-80I/PT

PIC32MX360F512LT-80I/PT概述

    PIC32MX3XX/4XX 高性能32位闪存微控制器技术手册

    1. 产品简介


    PIC32MX3XX/4XX 是由 Microchip Technology Inc. 设计和生产的高性能、通用型及USB 32位闪存微控制器。这些微控制器具有单芯片集成度高、处理能力强、功耗低的特点。主要应用于汽车电子、工业自动化、消费电子产品和医疗设备等领域。

    2. 技术参数


    - CPU 核心: MIPS32® M4K® 32位内核,最高频率为80 MHz,单周期乘法和高性能除法单元。
    - 代码密度: MIPS16e® 模式下可减少40%的代码大小。
    - 内存: 32K至512K闪存(带额外12KB引导区闪存);8K至32K SRAM。
    - 温度范围: -40°C 至 +105°C。
    - 电压范围: 2.3V 至 3.6V。
    - 中断: 多个中断向量,每个均可编程优先级。
    - 时钟: 3 MHz 至 25 MHz 晶体振荡器;内部8 MHz 和32 kHz 振荡器;独立PLL用于CPU和USB时钟。
    - 外设: USB 2.0全速设备和OTG控制器;高达4通道硬件DMA;两个I2C模块;两个UART模块;多达两个SPI模块;并行主/从端口(PMP/PSP);实时时钟和日历(RTCC);五个16位定时器/计数器;五路捕捉输入;五路比较/PWM输出;五个外部中断引脚。

    3. 产品特点和优势


    - 高性能: 最大80 MHz 的CPU速度,提供卓越的计算能力。
    - 低功耗: 多种电源管理模式,以满足不同的应用需求。
    - 丰富的接口: 提供多种通信接口(如UART、SPI、I2C),便于与各种外围设备连接。
    - 强大调试功能: 支持JTAG和2线调试接口,便于开发和调试。
    - 高可靠性: 内置看门狗定时器、复位监控等功能,确保系统的稳定运行。

    4. 应用案例和使用建议


    - 应用案例: 常见的应用包括电机控制、传感器数据采集、人机界面(HMI)设计等。例如,在智能家居系统中,PIC32MX可以用于处理温湿度传感器的数据采集和显示。
    - 使用建议: 在使用过程中,需要注意正确配置时钟源和电源管理设置,以达到最佳性能。此外,合理利用DMA功能可以显著提升数据传输效率。

    5. 兼容性和支持


    - 兼容性: PIC32MX系列具有良好的硬件兼容性,可与大多数Microchip的其他PIC24和dsPIC设备互换。
    - 支持: Microchip提供了详细的文档、开发工具和支持服务,包括在线社区和专业技术支持团队。

    6. 常见问题与解决方案


    - 问题1: 系统运行不稳定。
    - 解决方法: 检查电源供应是否稳定,时钟配置是否正确。
    - 问题2: DMA数据传输错误。
    - 解决方法: 确认DMA通道配置正确,数据缓冲区地址对齐无误。

    7. 总结和推荐


    PIC32MX3XX/4XX 系列微控制器凭借其出色的性能、丰富的功能和广泛的应用领域,无疑是各类嵌入式系统开发的理想选择。推荐给需要高性能、多功能和高可靠性的应用场合。如果您正在寻找一个强大的32位微控制器来应对复杂任务,那么 PIC32MX3XX/4XX 将是您的不二之选。

PIC32MX360F512LT-80I/PT参数

参数
程序存储器大小 512KB
程序存储器类型 FLASH
接口类型 I2C,IrDA,LINbus,PMP,SPI,UART,USART
最大时钟频率 80MHz
I/O数量 85
振荡器类型 内部
电压-电源(Vcc/Vdd) 2.3V~3.6V
数据总线宽度 32bit
EEPROM大小 -
外设 Brown-out Detect/Reset,DMA,POR,PWM,WDT
速度 80MHz
核心处理器 MIPS32® M4K™
内核数 1
RAM大小 32KB
最小工作供电电压 2.3V
最大工作供电电压 3.6V
数据转换器 A/D 16x10b
长*宽*高 12mm*12mm*1mm
通用封装 TQFP-100
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

PIC32MX360F512LT-80I/PT厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC32MX360F512LT-80I/PT数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC32MX360F512LT-80I/PT PIC32MX360F512LT-80I/PT数据手册

PIC32MX360F512LT-80I/PT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 70.2521
200+ ¥ 69.0087
300+ ¥ 68.387
库存: 3000
起订量: 100 增量: 1200
交货地:
最小起订量为:100
合计: ¥ 7025.21
直接购买
加入购物车
