PIC24FJ256GB606-E/MR

产品分类: 微控制器(MCU)
产品描述: 2V~3.6V 32MHz 32KB FLASH 256KB Brown-out Detect/Reset,DMA,HLVD,POR,PWM,WDT 内部 53 2V 3.6V 32MHz I2C,IrDA,LINbus,PMP,SPI,UART,USART,USB OTG 16bit PIC QFN-64 贴片安装
供应商型号: 579-24FJ256GB606E/MR
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC24FJ256GB606-E/MR

PIC24FJ256GB606-E/MR概述

    PIC24FJ1024GA610/GB610 系列 16 位微控制器技术手册

    产品简介


    PIC24FJ1024GA610/GB610 系列是一款高性能的 16 位微控制器,专为需要大量程序存储器和高复杂度应用的系统设计。它广泛应用于工业控制、医疗设备、消费电子、通信设备等领域,特别是在需要 USB 连接和丰富外设功能的应用中表现出色。

    技术参数


    - CPU 架构: 修改型哈佛架构,具有高达 1024 K 字节的程序存储器,最大操作频率为 32 MHz,可实现最高 16 MIPS 的性能。
    - 内存: 32 K 字节 SRAM 和高达 1024 K 字节的闪存。
    - 时钟: 配备内部 8 MHz 快速 RC 振荡器,支持 96 MHz PLL 选项和多级时钟分频选项。
    - 电源电压范围: 2.0V 到 3.6V,工作温度范围为 -40°C 到 +85°C(工业)或 -40°C 到 +125°C(扩展温度范围)。
    - 模拟功能: 具有 10/12 位 ADC(最多 24 通道),高速率可达 200 ksps;三个轨到轨增强型模拟比较器;带时间测量功能的电荷时间测量单元(CTMU)。
    - 低功耗特性: 支持睡眠、怠速模式,可以选择性关闭外设和核心以实现显著的功耗降低和快速唤醒。

    产品特点和优势


    1. 大容量内存: 拥有高达 1024 K 字节的闪存和 32 K 字节的 SRAM,能够满足复杂的程序需求。
    2. USB 功能: 完全符合 USB v2.0 OTG 规范,具备双角色能力,可以作为主机或外设运行。
    3. 丰富的外设: 包括多种定时器、输入捕获/输出比较/PWM 模块、多个 SPI 和 I2C 接口等。
    4. 高性能运算: 集成了 17 位 x 17 位硬件整数/分数乘法器和 32 位除法器。
    5. 灵活配置: 提供多达五个外部中断源,每个 I/O 引脚都支持可编程输入/输出配置。

    应用案例和使用建议


    PIC24FJ1024GA610/GB610 可以应用于多种场合,例如:
    - 工业自动化: 利用其丰富的 I/O 资源和高性能运算能力,可用于各种传感器数据采集和处理。
    - 智能家居: 通过 USB 连接,可以方便地与其他设备进行通信和控制。
    - 消费电子: 适用于需要精确控制和高速通信的应用场景,如音频设备、LED 控制器等。
    使用建议:
    - 在选择引脚时,考虑到特定应用的需求,合理分配不同功能模块到合适的引脚上。
    - 利用低功耗模式提高系统效率,尤其是在电池供电设备中。

    兼容性和支持


    - 兼容性: 与 Microchip Technology 提供的其他微控制器系列兼容,易于在现有系统中集成。
    - 支持: 得到 Microchip 提供的详细技术文档、开发工具和专业技术支持,确保用户能够顺利进行开发和调试。

    常见问题与解决方案


    1. 启动速度慢: 可以通过优化启动代码或者启用高精度时钟来提高启动速度。
    2. 电源噪声干扰: 可以通过添加滤波电路和良好的接地策略来减少干扰。
    3. 通讯错误: 确保波特率设置正确且无误码,可以尝试重置通讯参数。

    总结和推荐


    综上所述,PIC24FJ1024GA610/GB610 系列微控制器凭借其高性能、多功能和灵活性,在众多应用中展现出卓越的性能。无论是工业控制还是消费电子领域,都是一个值得推荐的选择。对于需要大容量存储、高性能运算和丰富外设接口的设计项目,这一系列微控制器无疑是最佳伙伴。

PIC24FJ256GB606-E/MR参数

参数
速度 32MHz
数据总线宽度 16bit
I/O数量 53
EEPROM大小 -
接口类型 I2C,IrDA,LINbus,PMP,SPI,UART,USART,USB OTG
最小工作供电电压 2V
振荡器类型 内部
最大工作供电电压 3.6V
数据转换器 -
最大时钟频率 32MHz
核心处理器 PIC
RAM大小 32KB
内核数 -
电压-电源(Vcc/Vdd) 2V~3.6V
程序存储器类型 FLASH
外设 Brown-out Detect/Reset,DMA,HLVD,POR,PWM,WDT
程序存储器大小 256KB

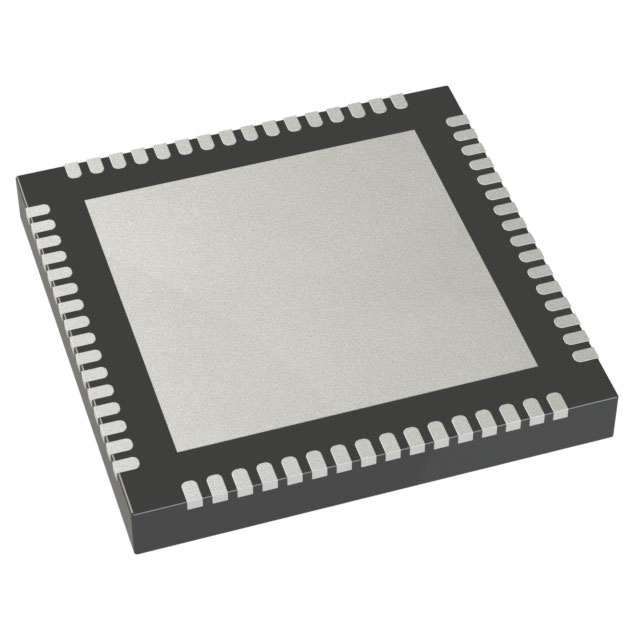

通用封装 QFN-64
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,管装

PIC24FJ256GB606-E/MR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC24FJ256GB606-E/MR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC24FJ256GB606-E/MR PIC24FJ256GB606-E/MR数据手册

PIC24FJ256GB606-E/MR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
160+ $ 5.3244 ¥ 44.6717
库存: 0
起订量: 160 增量: 1
交货地:
最小起订量为:160
合计: ¥ 0
